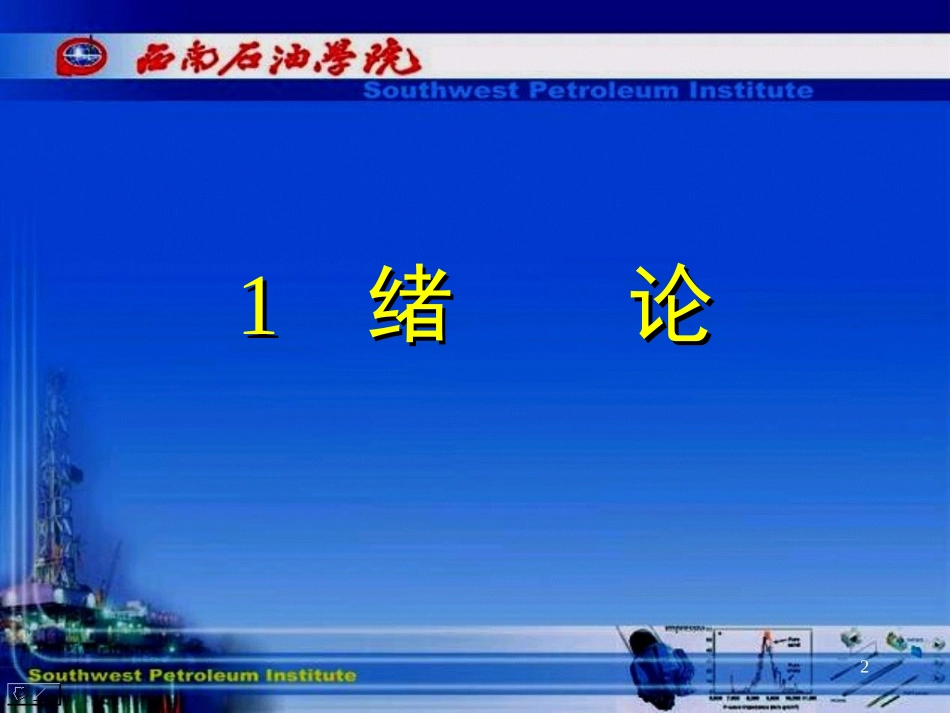

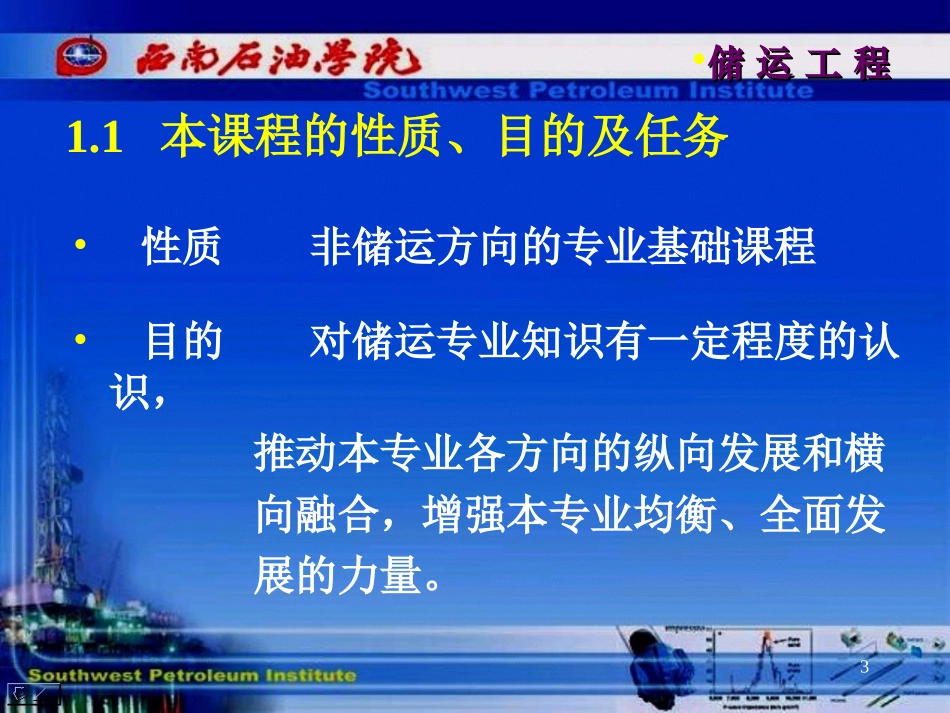

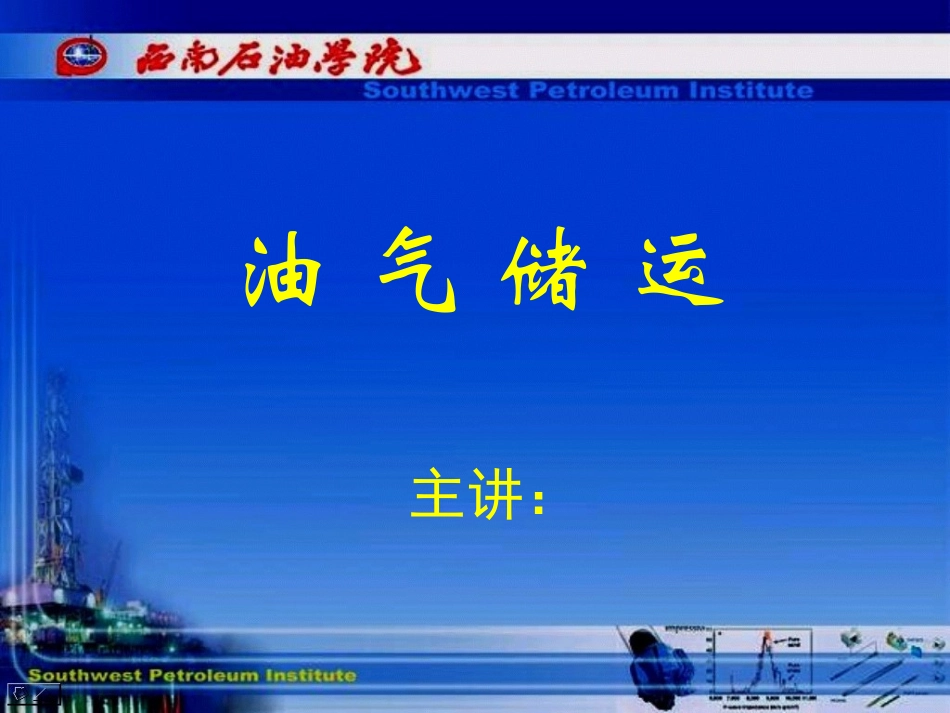

油气储运主讲：211绪论绪论3•储运工程储运工程1.1本课程的性质、目的及任务•性质非储运方向的专业基础课程•目的对储运专业知识有一定程度的认识，推动本专业各方向的纵向发展和横向融合，增强本专业均衡、全面发展的力量。4•储运工程储运工程•任务掌握油气储运的基本知识概念本；会解决储运方面的基本问题；了解储运工业的现状和发展趋势；对储运专业有全面的认识和了解。5•储运工程储运工程本课程具体要求：•掌握石油及天然气储运的方法和过程•熟悉石油和天然气的性质及用途•了解油气集输系统的组成和工艺流程、油气管道输送方式•着重了解油品储存方式和天然气的储存•掌握油品的计量方法、天然气的计量和一些储运安全技术知识6•储运工程储运工程1.2油气储运专业范围在石油工业内部它是联接产、运、销各环节的纽带，包括矿场油气集输及处理、油气的长距离运输、各转运枢纽的储存和装卸、终点分配油库(或配气站)的营销、炼油厂和石化厂的油气储运等。7•储运工程储运工程1.2.1油气储运系统1、原油井场—集油站—集油总站（联合站：原油净化处理）—首站—长输管线（管线的穿跨越、中间泵站等）—终站（库、炼厂、铁路运输、船等）—炼厂2、天然气井场—集气站—净化厂（增压站）—配气站（首站）—长输管线（管线的穿跨越、中间泵站等）—终点（门站）—用户（居民、化工厂等）8•储运工程储运工程3、海上油气储运如图：油井产出物经平台预处理后，由海底管道输往岸上的集中处理站。处理合格的天然气，一部分送往陆上某输气干线，一部分送往液化天然气厂，液化后装船外运。合格的原油输往港口油库装船外运。图1-1某海上油气田的油气储运系统示意图9•储运工程储运工程1.2.2油气集输石油和天然气集输，主要研究油田和气田在生产过程中原油和天然气的收集、预处理和输送等问题。天然气（石油）集输是继气（油）藏勘探、气（油）田开发和气（油）田开采之后的一个非常重要的生产阶段。它是从井口开始，将天然气（石油）通过管网收集起来，经过预处理，使其成为合格产品，然后外输至用户的整个生产过程。10•储运工程储运工程1、天然气集输部分(1)天然气集输系统图1-2天然气集输系统示意图1—井场；2—集气站；3—天然气净化厂和压气站；4—到配气站的出口；5和6—铁路与公路穿越；7—中间压气站；8—河流穿越；9—沟谷跨越；10—地下储气库；11—阴极保护站；12—终点配气站11•储运工程储运工程（2）天然气矿场系统图1-3天然气集输过程的框图气体销售工气体加工气体净化脱水离压分离气井加热冷却压缩稳定油品销售油和水的处理12•储运工程储运工程•天然气集输的主要内容：•天然气的物理化学性质•天然气水合物的形成与防止•天然气矿场集输系统•油气分离设备•换热设备•矿场集输管网•天然气脱水•天然气轻烃回收•天然气脱硫13•储运工程储运工程2、原油集输部分图1-4为原油集输系统示意图，从图中可以看出，原油从油井（自喷或抽油机井）经集油管线输至集油站，在集油站进行适当的油气分离、计量、（增压、加热）。由管道（油气混输或油气分输）输至集油总站对原油进行脱气、脱水、脱盐、原油稳定等综合处理。经处理质量合格后的原油，进入首站（或原油库），由长输管线输至炼油厂或码头。油田生产的石油伴生气油气分离后进入集气支管和集气总管。由于油田伴生气压力较低，故在起点站要进行加压以及脱水等净化处理，再经计后量送入输气干线。1—井场；2—集油站；3—输入管线；4—集油总站（储油库，泵站和电站等）；5—清管器安放室；6—管线阀室；7—铁路穿越；8—河流穿越；9—沟谷跨越；10—终点输油站图1-4原油集输系统示意图14•储运工程储运工程•原油集输的主要内容：•石油的组成和性质•原油集输流程•矿场集输管路•原油净化•原油稳定•油田污水处理•油气计量15•储运工程储运工程1.2.3油气管道输送长距离输油管由输油站和线路两大部分组成，如图（l—5）。输油管起点有起点输油站，也称首站。它的任务是收集原油或石油产品，经计量后向下一站输送。首站的主要组成部分是油罐区、输油泵房和油品计量装置。有的为加热油品还设有加热系统。输油泵从油罐...
