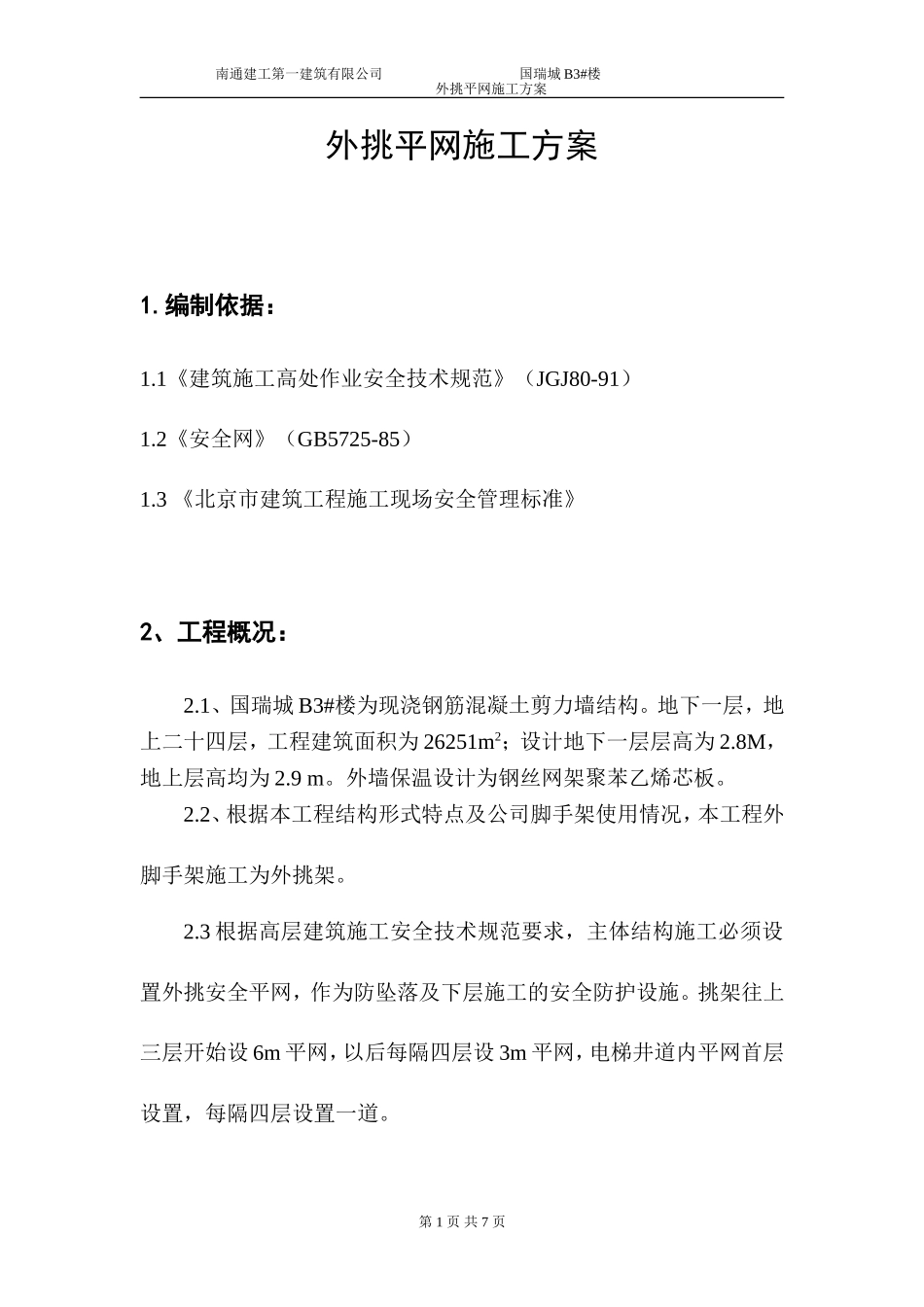

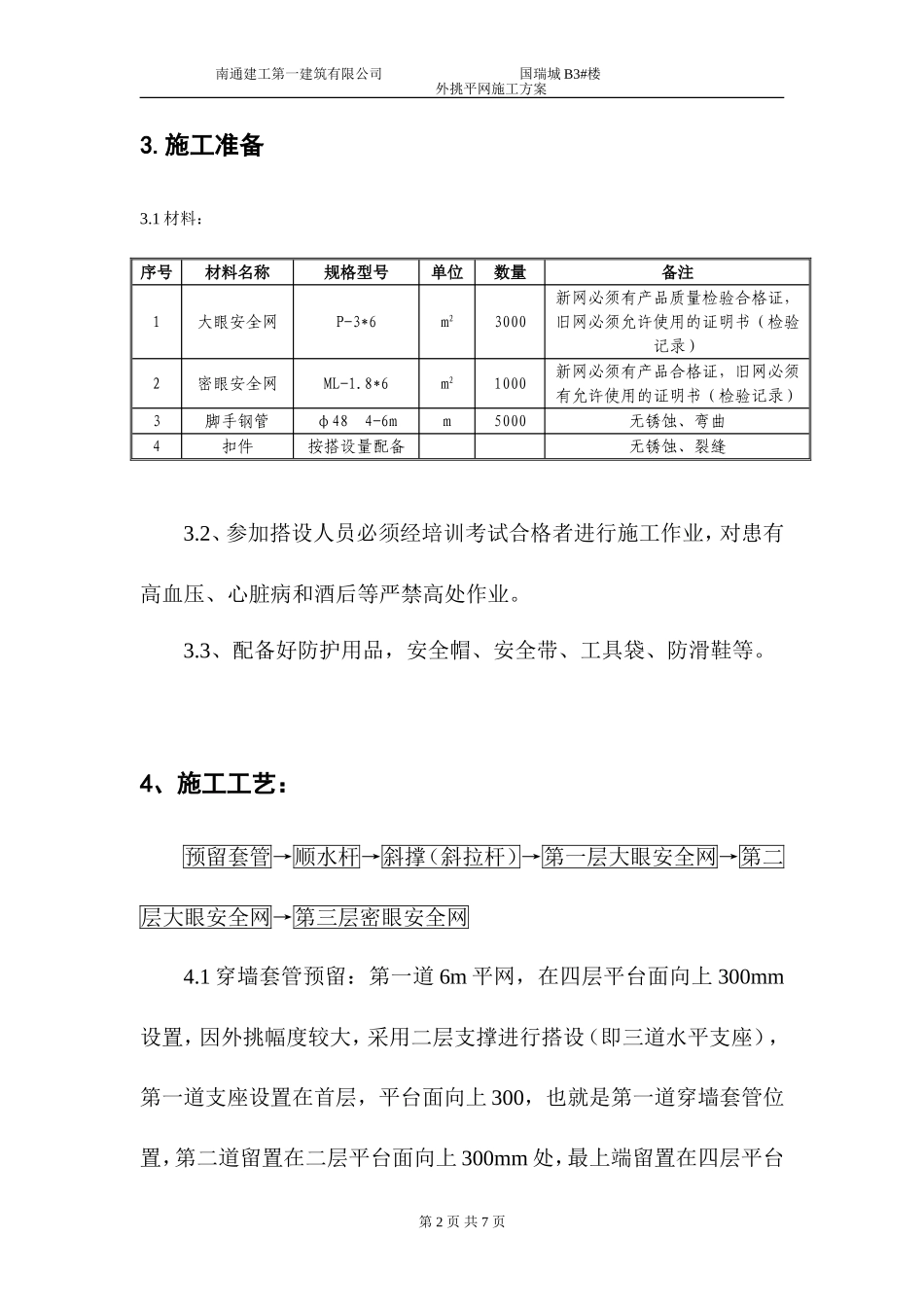

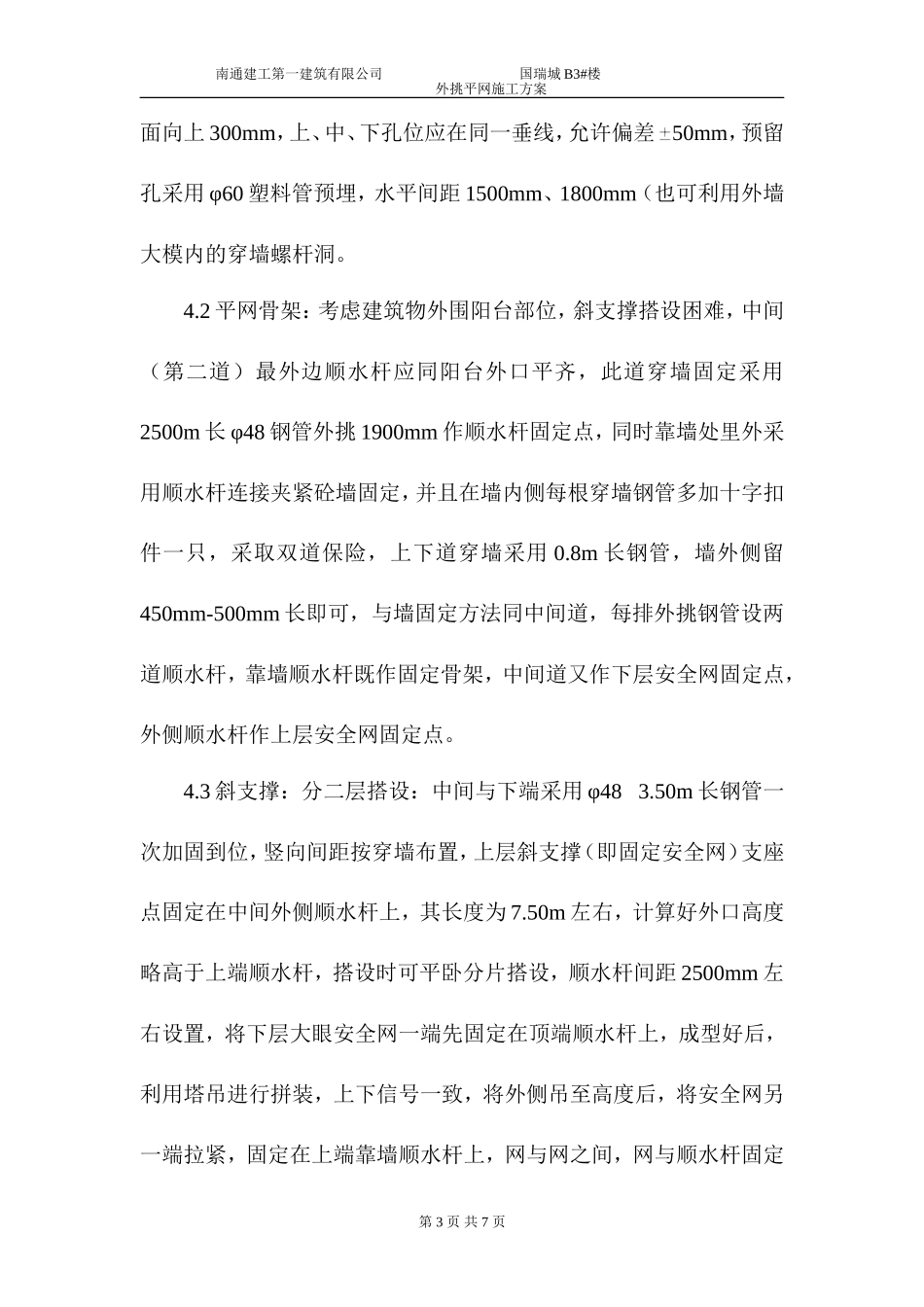

南通建工第一建筑有限公司国瑞城B3#楼外挑平网施工方案外挑平网施工方案1.编制依据：1.1《建筑施工高处作业安全技术规范》（JGJ80-91）1.2《安全网》（GB5725-85）1.3《北京市建筑工程施工现场安全管理标准》2、工程概况：2.1、国瑞城B3#楼为现浇钢筋混凝土剪力墙结构。地下一层，地上二十四层，工程建筑面积为26251m2；设计地下一层层高为2.8M，地上层高均为2.9m。外墙保温设计为钢丝网架聚苯乙烯芯板。2.2、根据本工程结构形式特点及公司脚手架使用情况，本工程外脚手架施工为外挑架。2.3根据高层建筑施工安全技术规范要求，主体结构施工必须设置外挑安全平网，作为防坠落及下层施工的安全防护设施。挑架往上三层开始设6m平网，以后每隔四层设3m平网，电梯井道内平网首层设置，每隔四层设置一道。第1页共7页南通建工第一建筑有限公司国瑞城B3#楼外挑平网施工方案3.施工准备3.1材料：序号材料名称规格型号单位数量备注1大眼安全网P-3*6m23000新网必须有产品质量检验合格证，旧网必须允许使用的证明书（检验记录）2密眼安全网ML-1.8*6m21000新网必须有产品合格证，旧网必须有允许使用的证明书（检验记录）3脚手钢管φ484-6mm5000无锈蚀、弯曲4扣件按搭设量配备无锈蚀、裂缝3.2、参加搭设人员必须经培训考试合格者进行施工作业，对患有高血压、心脏病和酒后等严禁高处作业。3.3、配备好防护用品，安全帽、安全带、工具袋、防滑鞋等。4、施工工艺：预留套管→顺水杆→斜撑（斜拉杆）→第一层大眼安全网→第二层大眼安全网→第三层密眼安全网4.1穿墙套管预留：第一道6m平网，在四层平台面向上300mm设置，因外挑幅度较大，采用二层支撑进行搭设（即三道水平支座），第一道支座设置在首层，平台面向上300，也就是第一道穿墙套管位置，第二道留置在二层平台面向上300mm处，最上端留置在四层平台第2页共7页南通建工第一建筑有限公司国瑞城B3#楼外挑平网施工方案面向上300mm，上、中、下孔位应在同一垂线，允许偏差50mm，预留孔采用φ60塑料管预埋，水平间距1500mm、1800mm（也可利用外墙大模内的穿墙螺杆洞。4.2平网骨架：考虑建筑物外围阳台部位，斜支撑搭设困难，中间（第二道）最外边顺水杆应同阳台外口平齐，此道穿墙固定采用2500m长φ48钢管外挑1900mm作顺水杆固定点，同时靠墙处里外采用顺水杆连接夹紧砼墙固定，并且在墙内侧每根穿墙钢管多加十字扣件一只，采取双道保险，上下道穿墙采用0.8m长钢管，墙外侧留450mm-500mm长即可，与墙固定方法同中间道，每排外挑钢管设两道顺水杆，靠墙顺水杆既作固定骨架，中间道又作下层安全网固定点，外侧顺水杆作上层安全网固定点。4.3斜支撑：分二层搭设：中间与下端采用φ483.50m长钢管一次加固到位，竖向间距按穿墙布置，上层斜支撑（即固定安全网）支座点固定在中间外侧顺水杆上，其长度为7.50m左右，计算好外口高度略高于上端顺水杆，搭设时可平卧分片搭设，顺水杆间距2500mm左右设置，将下层大眼安全网一端先固定在顶端顺水杆上，成型好后，利用塔吊进行拼装，上下信号一致，将外侧吊至高度后，将安全网另一端拉紧，固定在上端靠墙顺水杆上，网与网之间，网与顺水杆固定第3页共7页南通建工第一建筑有限公司国瑞城B3#楼外挑平网施工方案采用安全网杠等粗的尼龙绳交绕在一起，并且将安全网的所有纵向杠绳与顺水杆捆绑牢固。为防止上端斜撑受力弯曲，每根增加斜拉杆卸荷，一端固定在上支座，另一端采用转向扣件与斜撑拉接。以墙面夹角30°~45°为宜，连接各片之间的顺水杆，应使其保持在一条线上，转角节点处两顺水杆也应相连。6m平网按要求必须设置双层防护，为了使上、下层平网有一定的间隔距离，在斜撑顶端的顺水杆上用短钢管再垂直加高500~600mm高左右，用顺水杆连接，作为防护缓冲层高度,将作为上层大眼安全网固定支座，另一端固定在靠墙支座，上、下层网接缝应互相错开幅宽1/2，网与墙间隙不得大于100mm。4.4为了防护上部细小物高空坠落，在第二层6m平网上再覆盖一层密眼安全网。密眼网之间与顺水杆采用14号铁丝捆绑严密，做到万无一失。4.53m水平网，每隔四层增设一道，搭设方法同6m平网。安全网采用大眼安全网，外顺水杆高度略高于内...
