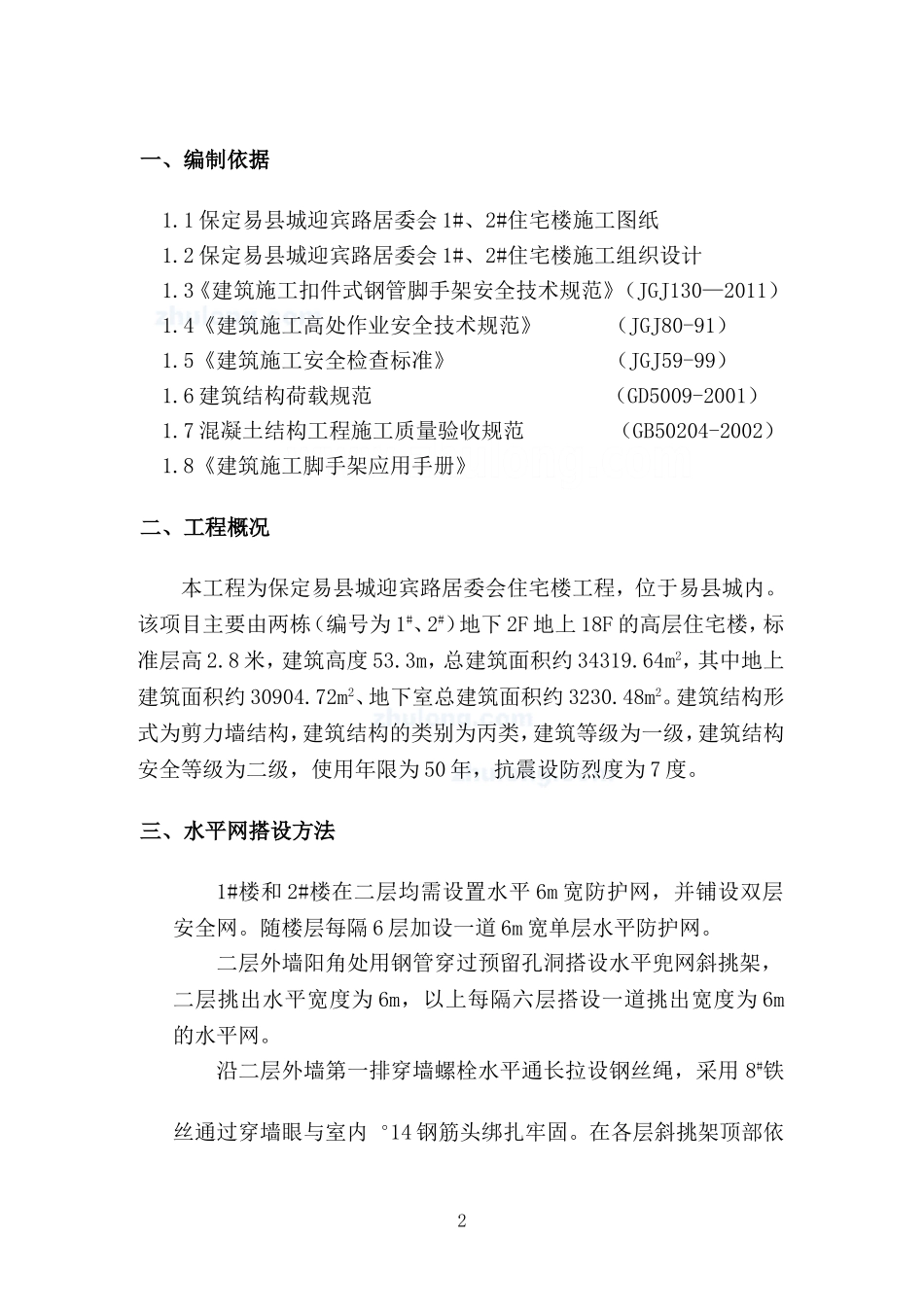

保定易县城迎宾路居委会1#、2#住宅楼外挑水平防护施工方案编制人：审核人：审批人：编制时间：2011年6月20日编制单位：河南华盛建设集团有限公司目录一、编制依据..........................................................................................2二、工程概况..........................................................................................2三、水平网搭设方法..............................................................................2四、技术质量、安全管理......................................................................5五、脚手架的拆除..................................................................................7六、安全防护措施..................................................................................71一、编制依据1.1保定易县城迎宾路居委会1#、2#住宅楼施工图纸1.2保定易县城迎宾路居委会1#、2#住宅楼施工组织设计1.3《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）1.4《建筑施工高处作业安全技术规范》（JGJ80-91）1.5《建筑施工安全检查标准》（JGJ59-99）1.6建筑结构荷载规范（GD5009-2001）1.7混凝土结构工程施工质量验收规范（GB50204-2002）1.8《建筑施工脚手架应用手册》二、工程概况本工程为保定易县城迎宾路居委会住宅楼工程，位于易县城内。该项目主要由两栋（编号为1#、2#）地下2F地上18F的高层住宅楼，标准层高2.8米，建筑高度53.3m，总建筑面积约34319.64m2，其中地上建筑面积约30904.72m2、地下室总建筑面积约3230.48m2。建筑结构形式为剪力墙结构，建筑结构的类别为丙类，建筑等级为一级，建筑结构安全等级为二级，使用年限为50年，抗震设防烈度为7度。三、水平网搭设方法1#楼和2#楼在二层均需设置水平6m宽防护网，并铺设双层安全网。随楼层每隔6层加设一道6m宽单层水平防护网。二层外墙阳角处用钢管穿过预留孔洞搭设水平兜网斜挑架，二层挑出水平宽度为6m，以上每隔六层搭设一道挑出宽度为6m的水平网。沿二层外墙第一排穿墙螺栓水平通长拉设钢丝绳，采用8#铁丝通过穿墙眼与室内14钢筋头绑扎牢固。在各层斜挑架顶部依2次架设钢丝绳。在斜挑架顶部钢丝绳与三层外墙之间挂设水平安全网，安全网采用网线绳依次与钢丝绳绑扎。每隔5m左右在内外钢丝绳间加设一道兜绳，并与钢丝绳用绳卡固定。安全网与兜绳也采用网线绳依次绑扎。安全网与安全网之间也采用网线绳依次绑扎牢固，使之沿外墙形成连续整体的水平网。安全网外边缘要高于内边500～800mm，且不宜绷得太紧。搭设时设专人指挥，注意高坠物，搭设详见下图345四、技术质量、安全管理4.1技术质量要求4.1.1质量要求4.1.1.1扣件的使用不得缺少，脚手架扣件螺栓应拧紧，以免影响结构安全。4.1.1.2密目安全网悬挂整齐、美观、牢固。4.1.1.3钢管涂刷的油漆颜色均匀、美观。剪刀撑刷兰漆。4.1.2技术要求4.1.2.1钢管上严禁打孔、开槽，严禁Φ48与Φ51钢管混用。4.1.2.2主节点处必须设置一根横向水平杆，用直角扣件扣接，严禁擅自拆除。4.2安全要求本方案一经确认不得擅自变更，确需变更时，由技术部审核，总工审批后方可实施。4.2.1负责架子施工的安全员，必须按架子方案及现行《建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）》有关要求拟定书面操作要求，并向班组进行安全技术交底，班组必须按操作要求和安全技术交底施工。4.2.2架子完成后，应由制定架子方案的技术、安全、施工、使用等有关人员按分段部位的搭设、拉接、防护等项目进行检查、验收，5并填写验收单，合格后办理验收手续后方可使用。4.2.3在架子搭设过程中，如需使用，必须由施工负责人组织有关人员进行检查，符合要求，方可上人。4.2.4架子未经检查验收前，除架子工外，严禁其他人员攀登，验收后任何人不得拆改，需做局部拆除时，须经施工负责人同意，由架子工操作。4.2.5施工前应对杆件和扣件进行检查，有变形裂缝，扣件不紧的杆件和扣件不得使用。4.2.6没有完成的脚手架，在每日收工时应与结构拉接，使架子稳定，以确保搭设过程的安全，以免发生...
