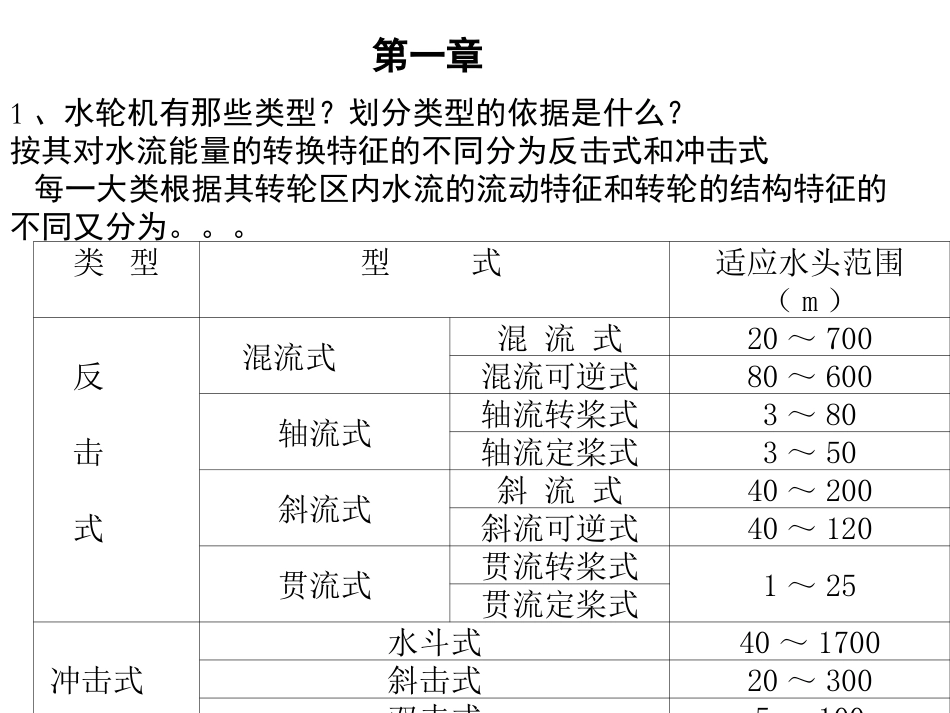

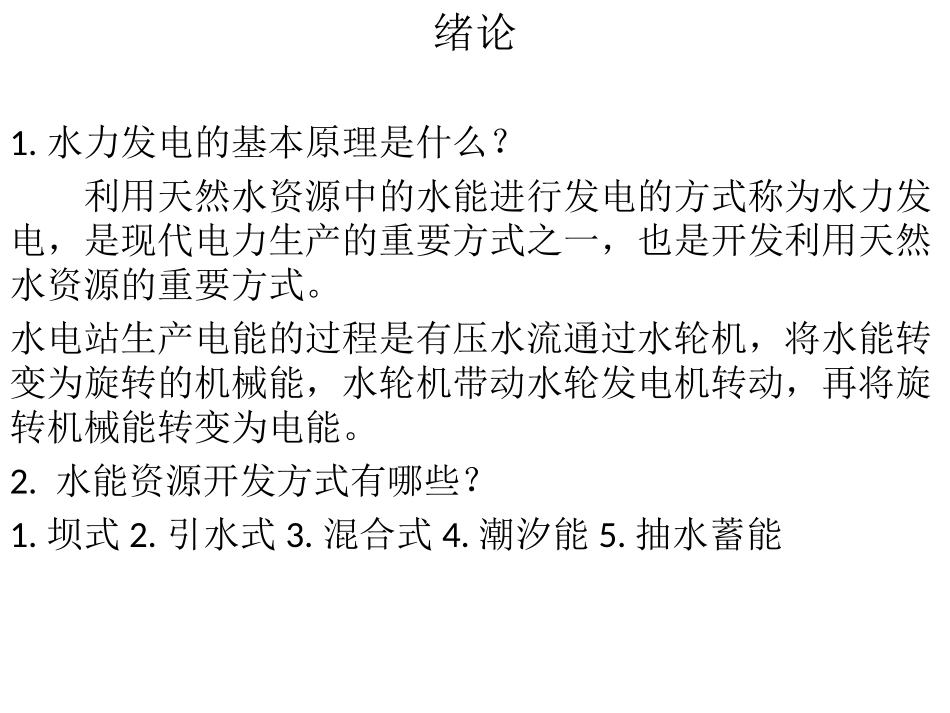

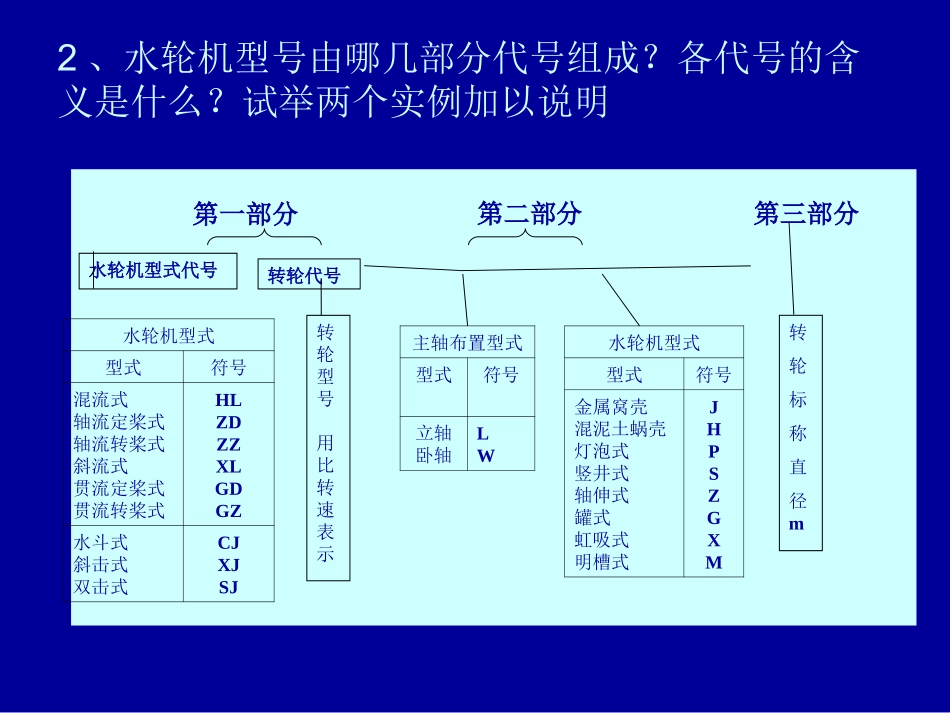

绪论1.水力发电的基本原理是什么？利用天然水资源中的水能进行发电的方式称为水力发电，是现代电力生产的重要方式之一，也是开发利用天然水资源的重要方式。水电站生产电能的过程是有压水流通过水轮机，将水能转变为旋转的机械能，水轮机带动水轮发电机转动，再将旋转机械能转变为电能。2.水能资源开发方式有哪些？1.坝式2.引水式3.混合式4.潮汐能5.抽水蓄能第一章1、水轮机有那些类型？划分类型的依据是什么？按其对水流能量的转换特征的不同分为反击式和冲击式每一大类根据其转轮区内水流的流动特征和转轮的结构特征的不同又分为。。。类型型式适应水头范围（m）反击式混流式混流式20～700混流可逆式80～600轴流式轴流转桨式3～80轴流定桨式3～50斜流式斜流式40～200斜流可逆式40～120贯流式贯流转桨式1～25贯流定桨式冲击式水斗式40～1700斜击式20～300双击式5～100水轮机型式型式符号混流式轴流定桨式轴流转桨式斜流式贯流定桨式贯流转桨式HLZDZZXLGDGZ水斗式斜击式双击式CJXJSJ水轮机型式型式符号金属窝壳混泥土蜗壳灯泡式竖井式轴伸式罐式虹吸式明槽式JHPSZGXM主轴布置型式型式符号立轴卧轴LW转轮代号水轮机型式代号第一部分转轮型号用比转速表示转轮标称直径m第三部分第二部分2、水轮机型号由哪几部分代号组成？各代号的含义是什么？试举两个实例加以说明水轮机型号示例：（1）HL220一LJ一550，表示转轮型号为220的混流式水轮机，立轴，金属蜗壳，转轮直径为550cm。（丹江口）（2）ZZ560—LH—1130，表示转轮型号为560的轴流转桨式水轮机，立轴，混凝土蜗壳，转轮直径为1130cm。（葛洲坝二江）（3）GD600—WP—300，表示转轮型号为600的贯流定桨式水轮机，卧轴，灯泡式引水，转轮直径为300cm。（4）2CJ20—W—120／2×10，表示转轮型号为20的水斗式水轮机，一根轴上装有2个转轮，卧轴，转轮直径为120cm，每个转轮具有2个喷嘴，设计射流直径为10cm。（5）HL261一LJ一1040，表示转轮型号为261的混流式水轮机，立轴，金属蜗壳，转轮直径为1040cm。（三峡）3.反击式水轮机的损失有哪些内容？1.水力损失水流经过水轮机的蜗壳、座环、导水机构、转轮及尾水管等过流部件时，由于摩擦、撞击、涡流、脱流等所产生的能量损失统称为水力损失。水力损失是水轮机能量损失中的主要部分。2.容积损失进入水轮机的流量Q不可能全部进入转轮做功：其中有一小部分流量∑q会从水轮机的旋转部分与固定部分之间的缝隙(如混流式水轮机的上、下止漏环间隙、轴流式水轮机的桨叶与转轮室之间的间隙)中漏损。这一小部分流量对转轮不做功，所以称之为容积损失。3.机械损失水流作用于转轮的有效功率Ne不可能全部转换成转轮的出力N，其中有一小部分功率△Nm消耗在各种机械损失上，如轴承及轴封处的摩擦损失，转轮外表面与周围水体之间的摩擦损失等。4、试阐述尾水管的作用及其动能回收系数尾水管的作用可归纳为：(1)汇集并引导转轮出口水流排往下游；(2)当H2>0时，利用这一高度水流所具有的位能；(3)回收转轮出口水流的部分动能。动能回收系数？5、水轮机最优工况的含义，如何提高反击式水轮机的水力效率水轮机的最优工况即效率为最高的工况。对效率大小起决定作用的是水力损失，而水力损失的大小主要取决于转轮进口水流的撞击损失和转轮出口尾水管内的涡流损失。当水轮机在的工况下工作时，则水流在转轮进口无撞击损失，出口无涡流损失，此时水轮机的效率最高，称为水轮机的最优工况。90211,e第二章1、尾水管有哪些型式？主要有直锥形、弯锥形和弯肘形三种型式直锥形——用于小型水轮机（D1<0.5~0.8m）,效率为80％～85％弯锥形——用于卧轴水轮机，效率为40％～60％弯肘形——用于大中型电站，效率为75％～80％2、什么事水轮机的气蚀现象？它易发生在水轮机的那些部位？气蚀有什么危害？如何减轻和防止其实的危害？什么是气蚀系数？所谓的气蚀是指顺轮机流道内流动水体中的微小气泡在形成、发展、溃灭过程中水轮机过流部件表面所产生的物理化学侵蚀作用气蚀的存在对水轮机运行极为不利，其影响主要表现为以下几方面：(1)破坏水轮机的过流部件，如导叶、转轮、转轮室、上下止漏环及尾水管等。(2...
