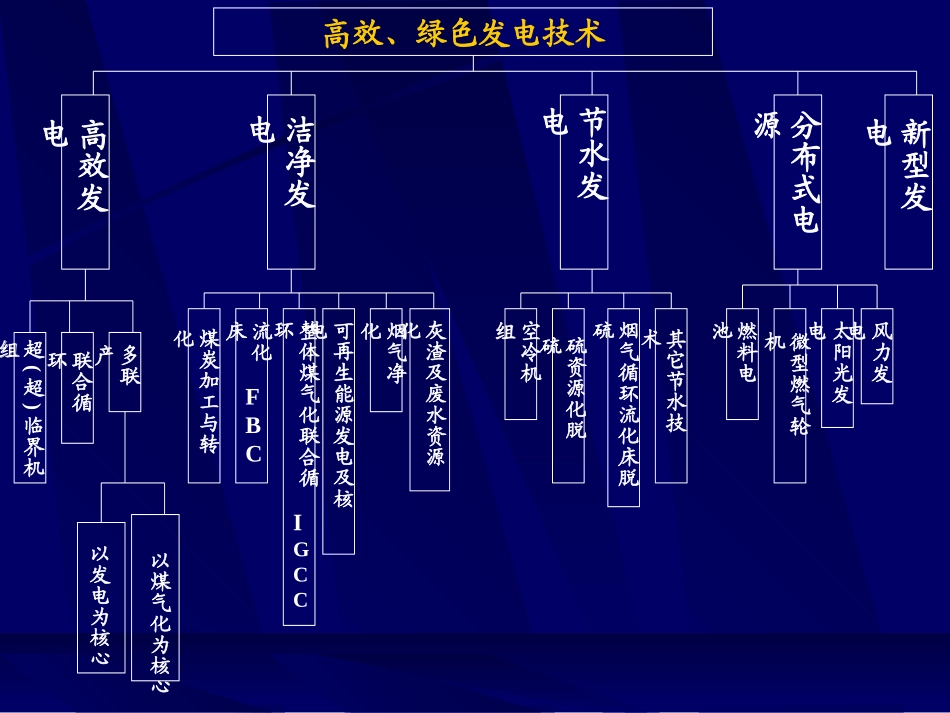

现代新型动力循环介绍与评价•蒸汽电站提高电厂供电效率的措施：提高初参数，向亚临界和超临界发展；采用大功率机组，降低厂用电率；采用热电联供。•火电厂发展现状占总装机容量的80%左右，效率37~40%；耗煤占总产量30%，油占10%左右；提高供电效率和改善环境有重要意义。高效、绿色发电技术硫资源化脱硫高效发电超(超)临界机组联合循环多联产煤炭加工与转化流化床FBC整体煤气化联合循环IGCC可再生能源发电及核电烟气净化灰渣及废水资源化空冷机组烟气循环流化床脱硫其它节水技术燃料电池微型燃气轮机太阳光发电风力发电洁净发电节水发电分布式电源新型发电以煤气化为核心以发电为核心超临界、超超临界机组--现实而先进的发电技术超临界点：22.115MPa,374.15℃超临界机组（SC）：全世界已运行600多台，一般主汽压力24MPa及以上,主汽和再热汽温度540-560℃（效率比亚临界机组高约2%）超超临界机组（USC）：全世界已运行60多台，一般主汽压力25-28MPa及以上或主汽和再热汽温度580℃以上（效率比超临界机组高约4%）2003年-2010年新建火电机组40％为SC机组；2010年-2020年：600MW及以上新建机组将全部建SC机组；新建火电机组一半以上为USC；美国前苏联日本中国第一台机组投运年份1957195319671962最大单机容量，MW130012001050900装机情况1982年166台112898MW1988年222台，占火电机组容量的51%94台，占火电机组容量的61%投运10200MW,占火电机组容量的3.5%容量范围500MW以上300MW以上450MW以上300MW以上我国与主要国家超临界机组燃气-蒸汽联合循环•燃气轮机的发展热力参数与单机容量逐步提高，达W>200MW，热效率35~41%；可靠性95~98.5%，可作为基本负荷电站；•联合循环的现实可行性燃气轮机排气温度t4=400~600℃；大功率机组排气量300kg/s以上；利用排气能量加热蒸汽轮机给水(取代锅炉)，大大提高供电效率。CombinedGas-VaporPowerCycles燃气蒸汽联合循环空气压气机燃气轮机燃烧室发电机发电机凝汽器给水泵蒸汽轮机余热锅炉排气燃气蒸汽联合循环Ts燃气轮机循环蒸汽轮机循环燃气蒸汽联合循环法国GECAlsthom公司的联合循环电站燃气轮机：227.2MW蒸汽轮机：128.3MW燃料：天然气热效率：54.5%重型燃机的技术性能与发展趋势过去50年中世界重型GT技术持续发展，水平不断提高1950’s2000’s透平工作温度800℃＞1300℃1430-1500℃压气机压缩比6-8＞30单机功率10MW＞300MWNOX＜10ppmGH9H320-340MWGT单循环效率20%＞38%39.5GTCC效率58-60%60当代先进燃气轮机及联合循环性能机型项目西屋501-ATSGE-MS7001HABBGT26西门子KWU燃气初温，℃1510143012601190压比28233016.6简单循环净出力,MW290265240简单循环效率,%4138.538联合循环净出力,MW426400396359联合循环效率,%616058.558.1注蒸汽燃气循环(陈式循环)SteamInjectionGas-turbine(STIG)气化炉煤气净化装置煤空气蒸汽渣粗煤气洁净煤气去气化炉压气机燃气轮机燃烧室发电机发电机去电网蒸汽轮机水水凝汽器蒸汽去气化炉余热锅炉烟道整体煤气化联合循环(IGCC----IntegratedGasificationCombinedCycle)煤整体气化蒸汽燃气联合循环(IGCC)整体煤气化联合循环(IGCC)•优点热效率高，目前40~46%，预计可52%；环保性能好，SO2,NOx,CO2,粉尘排放低，可燃用高硫煤；可实现煤化工综合利用，生产硫、硫酸、甲醇、尿素等；单机功率可达300~400MW•缺点目前煤气化和净化的热损失还偏大；初期投资大。整体煤气化联合循环(IGCC)应用目前已建成或拟建的IGCC电站10余座，美国预测，2030年IGCC市场份额达35%左右如美国加州有一个电站，“世界上最洁净的燃煤火电站，脱硫98-99%，产生元素硫，排渣中主要是Al、Si、Fe、Ca等无害元素，用于绝缘材料和筑路材料气化炉煤空气蒸汽种子渣高温燃气热燃气烟道磁流体通道发电渣用过的种子水热回收装置蒸汽轮机凝汽器先进烟气净化系统烟气发电机磁流体发电联合循环磁流体发电联合循环(MHD-CC)(MagnetohydrodynamicsCombinedCycle)特点：1、无运动机械，热转变为电不经机械能2、温度3000K，热效率可达60%3、污染小、种子（钾、铯化合物）有脱硫作用4、目前实验室阶段气化炉煤气净化装置煤空...
