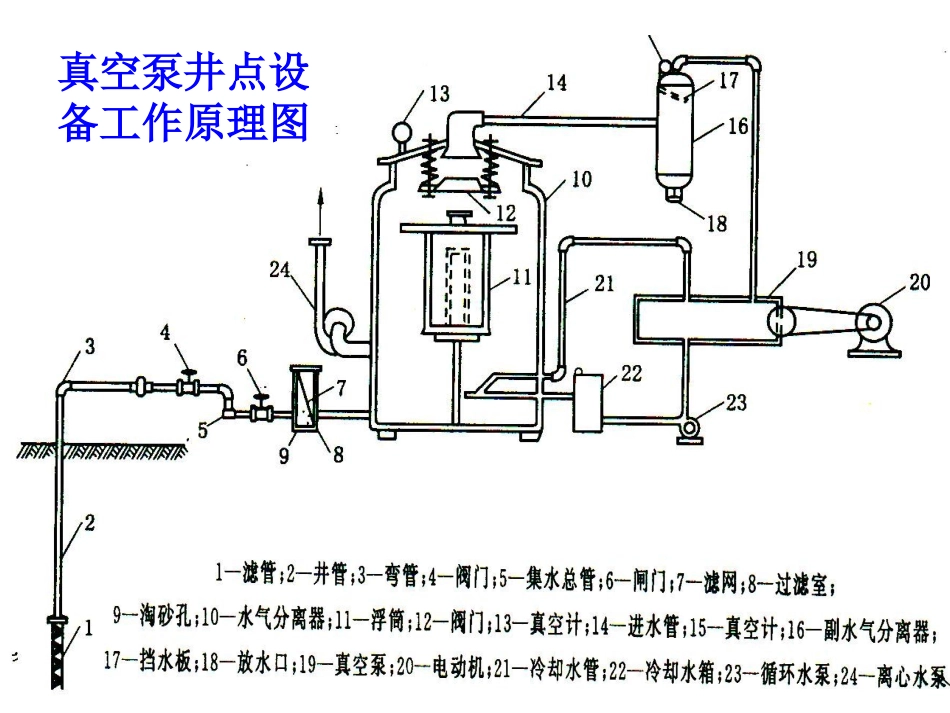

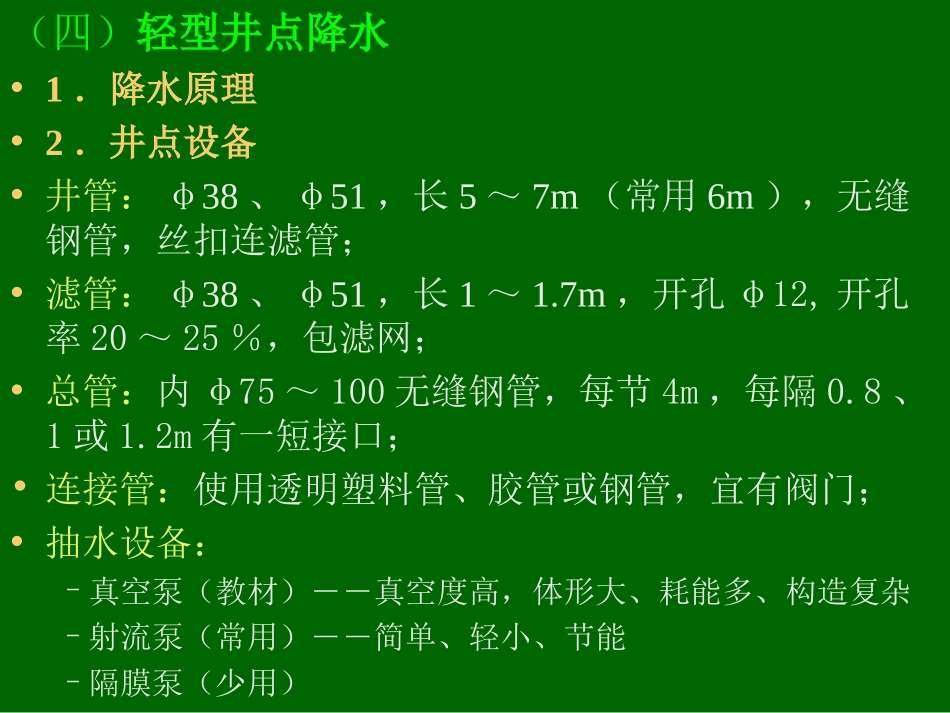

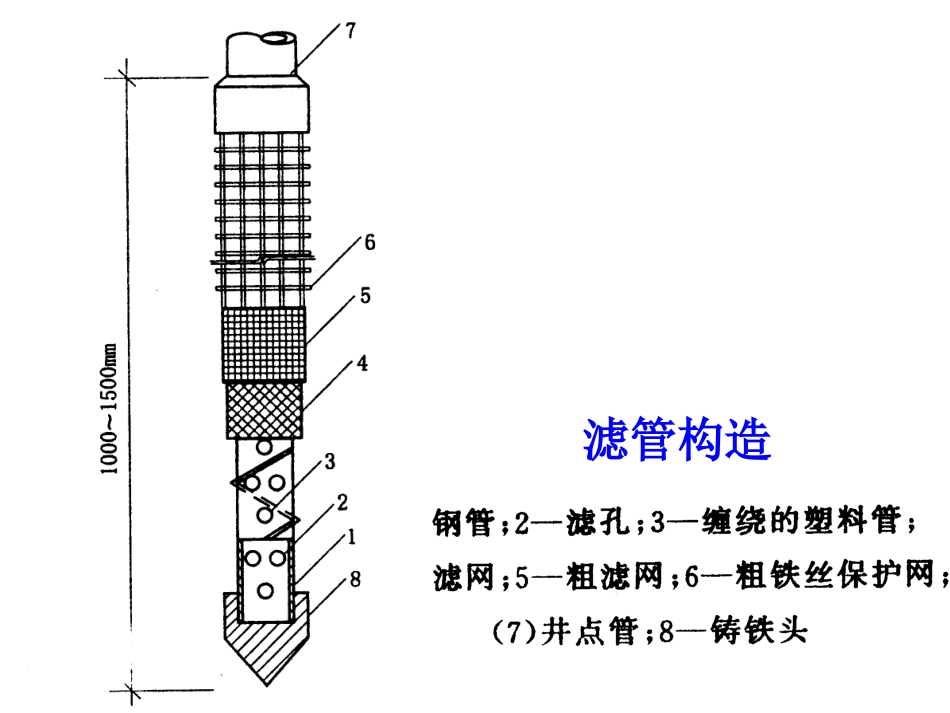

（四）轻型井点降水•1．降水原理•2．井点设备•井管：φ38、φ51，长5～7m（常用6m），无缝钢管，丝扣连滤管；•滤管：φ38、φ51，长1～1.7m，开孔φ12,开孔率20～25％，包滤网；•总管：内φ75～100无缝钢管，每节4m，每隔0.8、1或1.2m有一短接口；•连接管：使用透明塑料管、胶管或钢管，宜有阀门；•抽水设备：–真空泵（教材）――真空度高，体形大、耗能多、构造复杂–射流泵（常用）――简单、轻小、节能–隔膜泵（少用）滤管构造真空泵井点设备工作原理图(b)射流器构造射流泵井点设备工作原理图(a)工作简图•3．井点布置（1）平面布置•单排：在沟槽上游一侧布置，每侧超出沟槽≮B。–用于沟槽宽度B≤6m，降水深度≤5m。•双排：在沟槽两侧布置，每侧超出沟槽≮B。–用于沟槽宽度B>6m，或土质不良。•环状：在坑槽四周布置。–用于面积较大的基坑。单排井点平面及高程布置环状井点平面及高程布置•4．井点管的埋设与使用（1）埋设方法：–水冲法：水枪、井管自身（高压水）–钻孔法：正循环钻、反循环钻、冲击钻–振动水冲法：•(2)使用要求：–开挖前2～5天开泵降水；–连续抽水不间断（水量先大后小，先混后清），防止堵塞。降水施工（3）注意问题：–1)真空度0.6~0.7大气压–2)死管：检查、变活–3)设观测井检查水位下降情况（4）拔除井管：基坑回填后；卷扬机、支架；51×6.5m上拔力1.2~1.8t二、边坡稳定（一）条件与因素T＜C•T――土体下滑力。下滑土体的分力，受坡上荷载、雨水、静水压力影响。QTC滑坡面1、边坡稳定的条件C――土体抗剪力。由土质决定，受气候、含水量及动水压力影响。•2、确定边坡大小的因素（主要6个方面）•土质、开挖深度、开挖方法、留置时间、排水情况、坡上荷载（动、静、无）或者说：土体的稳定条件是：在土体的重力及外部荷载作用下所产生的剪应力小于土体的抗剪强度。（二）放坡与护面•1、直壁（不加支撑）的允许深度：•密实、中密的砂土和砂填碎石土：1.00m；•硬塑、可塑的轻亚粘土及亚粘土：1.25m；•硬塑、可塑的粘土和粘填碎石土：1.50m；•坚硬的粘土：2m。•2、放边坡（1）边坡坡度m――坡度系数。m＝B/H（2）边坡形式：斜坡、折线坡、踏步（台阶）式（3）最陡坡度规定：土质均、水位低、时间短、5m深以内。下表αHB1:mi=tgα=H/B=1:(B/H)=1:m深度在5m内的基坑、基槽、管沟边坡的最陡坡度•3、边坡护面措施：•覆盖法，挂网法，挂网抹面法，土袋、砌砖压坡法，喷混凝土法、土钉墙土的类别边坡坡度（高:宽）坡顶无荷载坡顶有静载坡顶有动载中密的砂土1:1.001:1.251:1.50中密的碎石类砂土1:0.751:1.001:1.25硬塑的粉土1:0.671:0.751:1.00中密的碎石类粘土1:0.501:0.671:0.75基坑边坡护面方法示意图（d）土袋或砌石压坡护面（c）钢丝网混凝土或钢筋混凝土护面（a）薄膜或砂浆覆盖（b）挂网或挂网抹砂浆护面•三、支护结构•当地质条件和周围环境不允许放坡时使用•（一）选型•1．横撑式支撑（1）水平衬板式：•断续式――深度3m内；–连续式――深度5m内；（2）垂直衬板式：（构造）深度不限•适用于：较窄且施工操作简单的管沟、基槽•2．护坡桩挡墙（1）挡墙类型•1)钢板桩2)H型钢桩3)钻孔灌注桩4)人工挖孔桩•5)深层搅拌水泥土桩•6)旋喷桩（2）锚固形式–1)悬臂式――基坑深度≯5m；–2)斜撑式――基坑内有支设位置；–3)锚拉式――在滑坡面外设置锚桩；–4)锚杆式――地面上有障碍或基坑深度大；–5)水平支撑式――土质较差或坑周围地上、地下有障碍，角部，……（对撑、角撑、桁架支撑、圆形支撑、拱形支撑）。H≤5m(0.33～0.5)HH≤12mH≤30mH≤20m45o+φ/245o－φ/2泛利大厦挡土支护结构构造远洋大厦挡土支护结构构造锚固段钢绞线及灌浆管的固定锚杆的压水钻进成孔锚杆挖孔灌注桩挡墙护壁的形式•3．土钉支护•作用：土钉与土体形成复合体，提高边坡稳定性和超载能力，增强土体破坏延性；•特点：土体稳定性好，位移小，施工简便，费用低，对邻近建筑物影响小。分层分段施工，阶段不稳定性。•适用于：地下水位以上的杂填土、粘性土、非松散砂土。边坡坡度70～90°。•工艺过程：挖土→喷射混凝土→打孔→插筋、注浆...
