外箱检验标准VIP免费

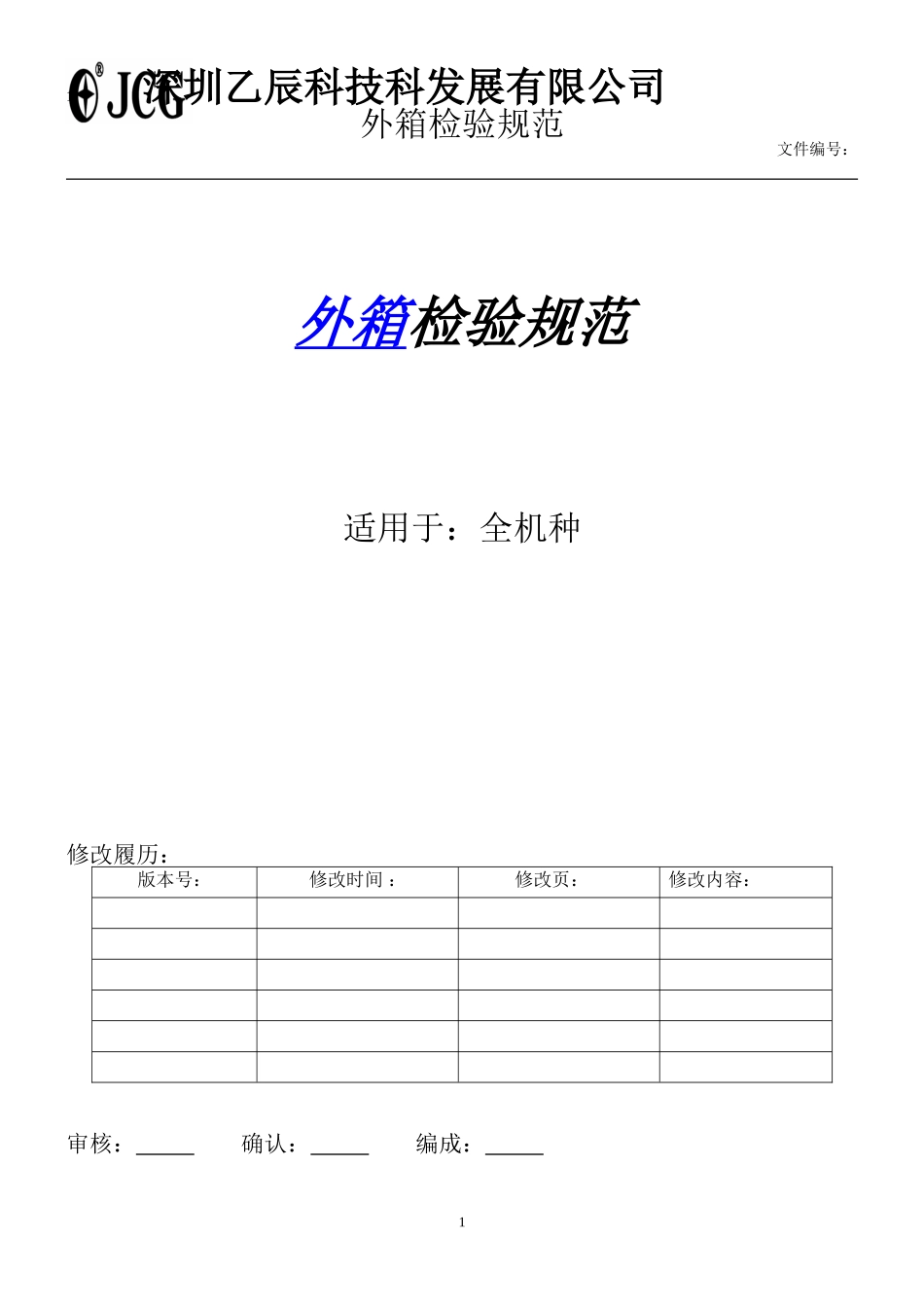

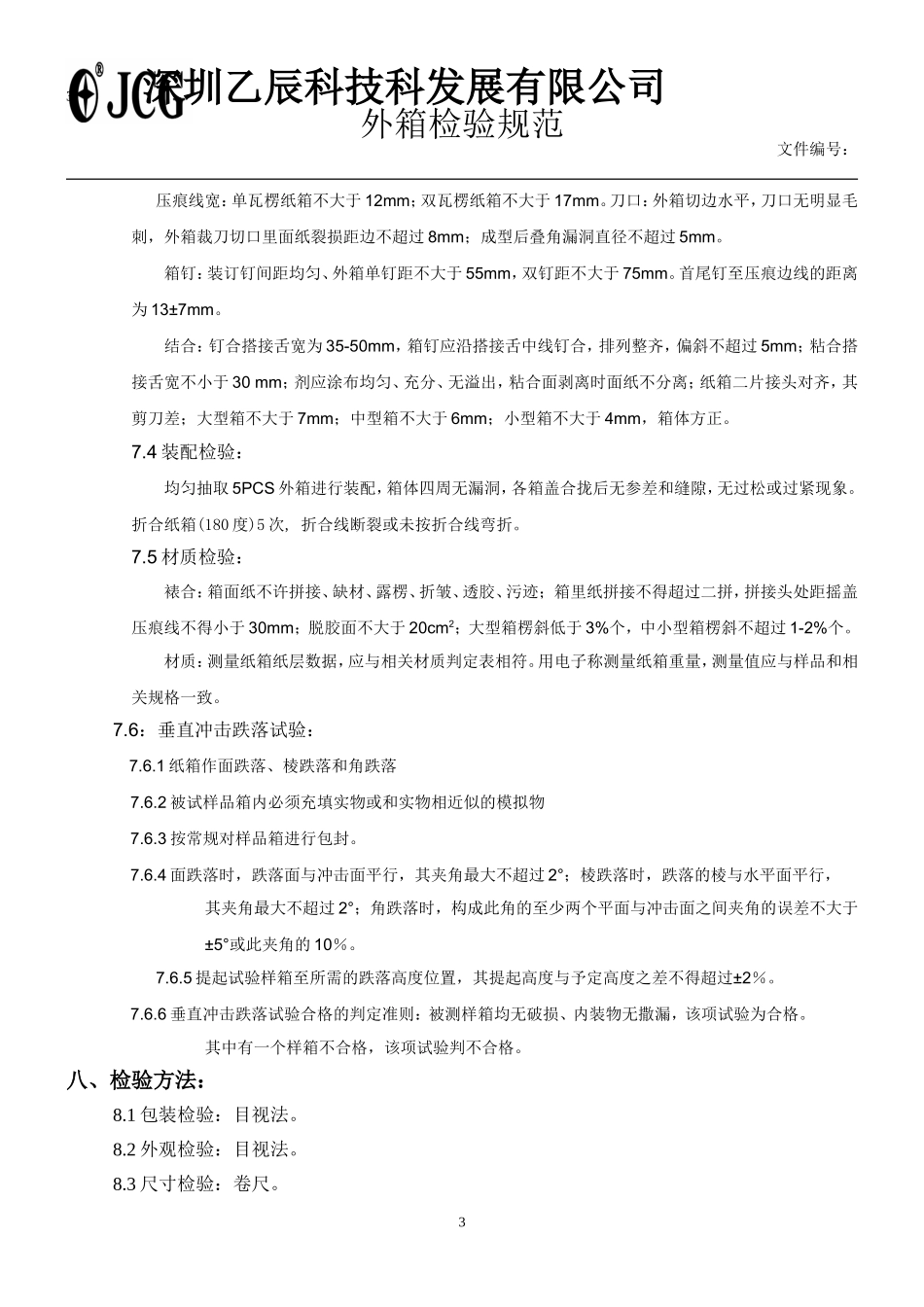

1深圳乙辰科技科发展有限公司外箱检验规范文件编号：外箱检验规范适用于：全机种修改履历：版本号：修改时间：修改页：修改内容：审核：确认：编成：12深圳乙辰科技科发展有限公司外箱检验规范文件编号：一、目的：明确产品检验标准，确保产品质量满足公司和客户要求。二、范围：适用于本公司生产和外协加工之系列产品所使用的外箱。三、相关文件：参照公司研发部发行的相关产品规格书。四、定义：4.1缺陷定义：4.1.1CR（Critical）:致命缺陷，对产品使用、维修或v有关人员会造成危害或不安全的缺陷，抵触安全规格要求的，或妨碍到某些主要的功能的缺陷；4.1.2．MAJ（Major）:主要缺陷，即不构成致命的，但可能造成故障，或对单位产品预定的目的使用性能会有严重的降低的缺陷；4.1.3.MIN（Minor）:次要缺陷，只对产品的有效使用或使用性能有轻微的影响的，一般为外观或机构组装之差异。五、检验所需仪器和设备：卷尺一把、电子秤一台、冲击跌落台一台。六、检验水准：按照MIL-STD-105E一般检验Ⅱ级水准及主要AQL水平进行抽验，允收标准：严重缺陷AQL为：CR=0；主要缺陷AQL为MA=0.4；次要缺陷AQL为MI=1.5。七、检验项目：7.1包装检验：包装扎带必须有隔纸隔档，以扎带不会压伤外箱为限。每扎须有清晰明显的标贴，标贴内容应包括：供应商、品名规格、包装数量、物料编号、生产日期或批号、出货QCPASS标识以便于追溯。7.2外观检验：字画印刷清晰、内容全齐、无错印、缺印、漏印、多印、印刷无变形、走位、倾斜现象、字型正确无误、无露白，刮伤现象、浸墨、重影现象、印刷、喷涂料色彩深浅一致，目视无色差。印刷喷涂料不易脱落，箱钉使用带有镀层的低碳钢扁丝，不应有锈斑、剥层、龟裂或其它使用上的缺陷，钉合接缝处应钉牢、钉透，不得有叠钉、翘钉、不转脚钉等缺陷。折线居中，不得有破裂、断线、重线等缺陷，箱上不得有多余的压痕线。7.3尺寸检验：箱体测量：箱体内径与设计尺寸公差大箱小于±5mm,小箱小于±3mm。23深圳乙辰科技科发展有限公司外箱检验规范文件编号：压痕线宽：单瓦楞纸箱不大于12mm；双瓦楞纸箱不大于17mm。刀口：外箱切边水平，刀口无明显毛刺，外箱裁刀切口里面纸裂损距边不超过8mm；成型后叠角漏洞直径不超过5mm。箱钉：装订钉间距均匀、外箱单钉距不大于55mm，双钉距不大于75mm。首尾钉至压痕边线的距离为13±7mm。结合：钉合搭接舌宽为35-50mm，箱钉应沿搭接舌中线钉合，排列整齐，偏斜不超过5mm；粘合搭接舌宽不小于30mm；剂应涂布均匀、充分、无溢出，粘合面剥离时面纸不分离；纸箱二片接头对齐，其剪刀差；大型箱不大于7mm；中型箱不大于6mm；小型箱不大于4mm，箱体方正。7.4装配检验：均匀抽取5PCS外箱进行装配，箱体四周无漏洞，各箱盖合拢后无参差和缝隙，无过松或过紧现象。折合纸箱(180度)5次,折合线断裂或未按折合线弯折。7.5材质检验：裱合：箱面纸不许拼接、缺材、露楞、折皱、透胶、污迹；箱里纸拼接不得超过二拼，拼接头处距摇盖压痕线不得小于30mm；脱胶面不大于20cm2；大型箱楞斜低于3%个，中小型箱楞斜不超过1-2%个。材质：测量纸箱纸层数据，应与相关材质判定表相符。用电子称测量纸箱重量，测量值应与样品和相关规格一致。7.6：垂直冲击跌落试验：7.6.1纸箱作面跌落、棱跌落和角跌落7.6.2被试样品箱内必须充填实物或和实物相近似的模拟物7.6.3按常规对样品箱进行包封。7.6.4面跌落时，跌落面与冲击面平行，其夹角最大不超过2°；棱跌落时，跌落的棱与水平面平行，其夹角最大不超过2°；角跌落时，构成此角的至少两个平面与冲击面之间夹角的误差不大于±5°或此夹角的10％。7.6.5提起试验样箱至所需的跌落高度位置，其提起高度与予定高度之差不得超过±2％。7.6.6垂直冲击跌落试验合格的判定准则：被测样箱均无破损、内装物无撒漏，该项试验为合格。其中有一个样箱不合格，该项试验判不合格。八、检验方法：8.1包装检验：目视法。8.2外观检验：目视法。8.3尺寸检验：卷尺。34深圳乙辰科技科发展有限公司外箱检验规范文件编号：8.4装配检验：目视法。8.5材质检验：目视法，卷尺，电子称。8.6垂直冲击...
