外墙干挂施工组织设计VIP免费

外墙干挂施工组织设计_第1页
1/12

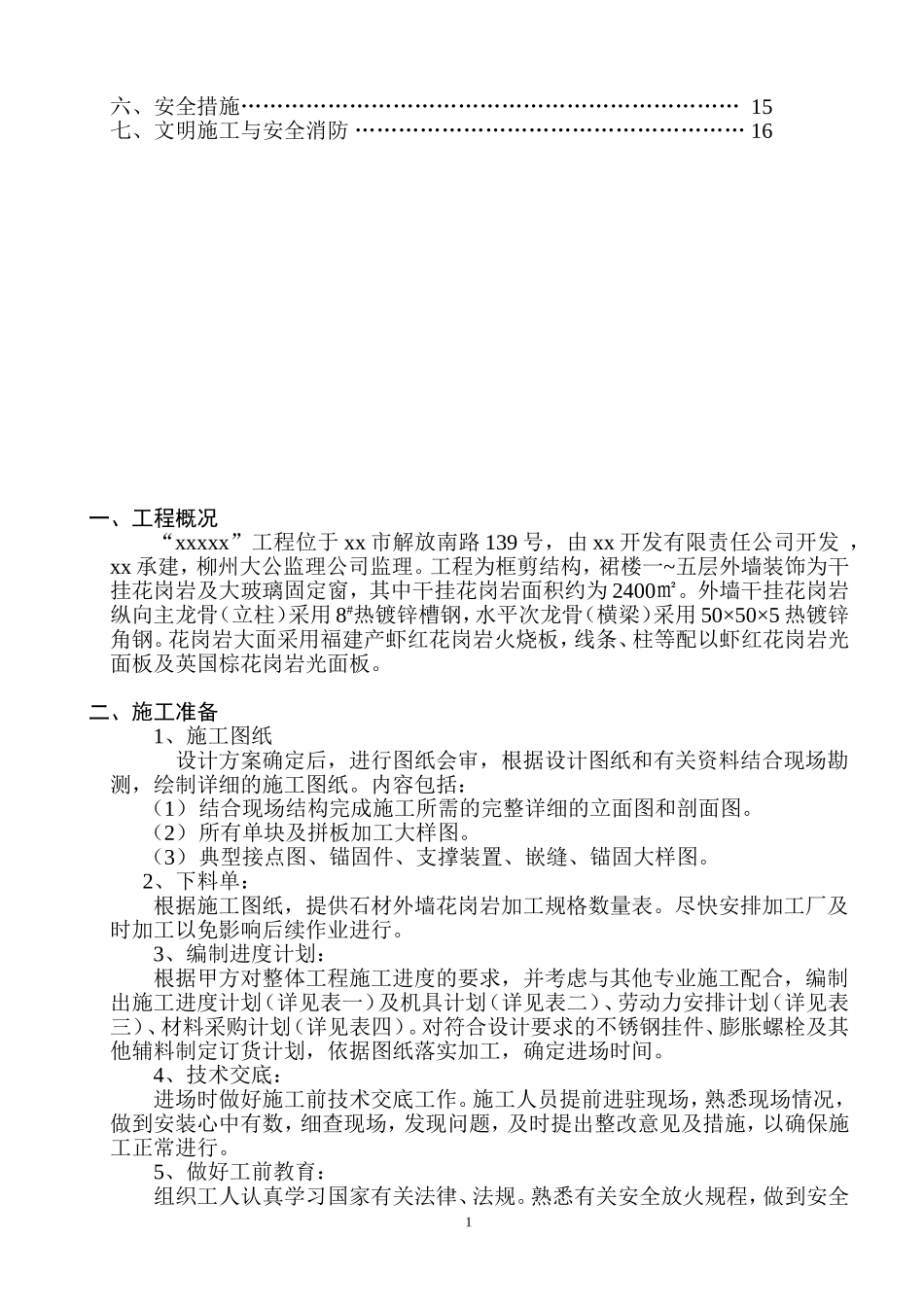

外墙干挂施工组织设计_第2页
2/12

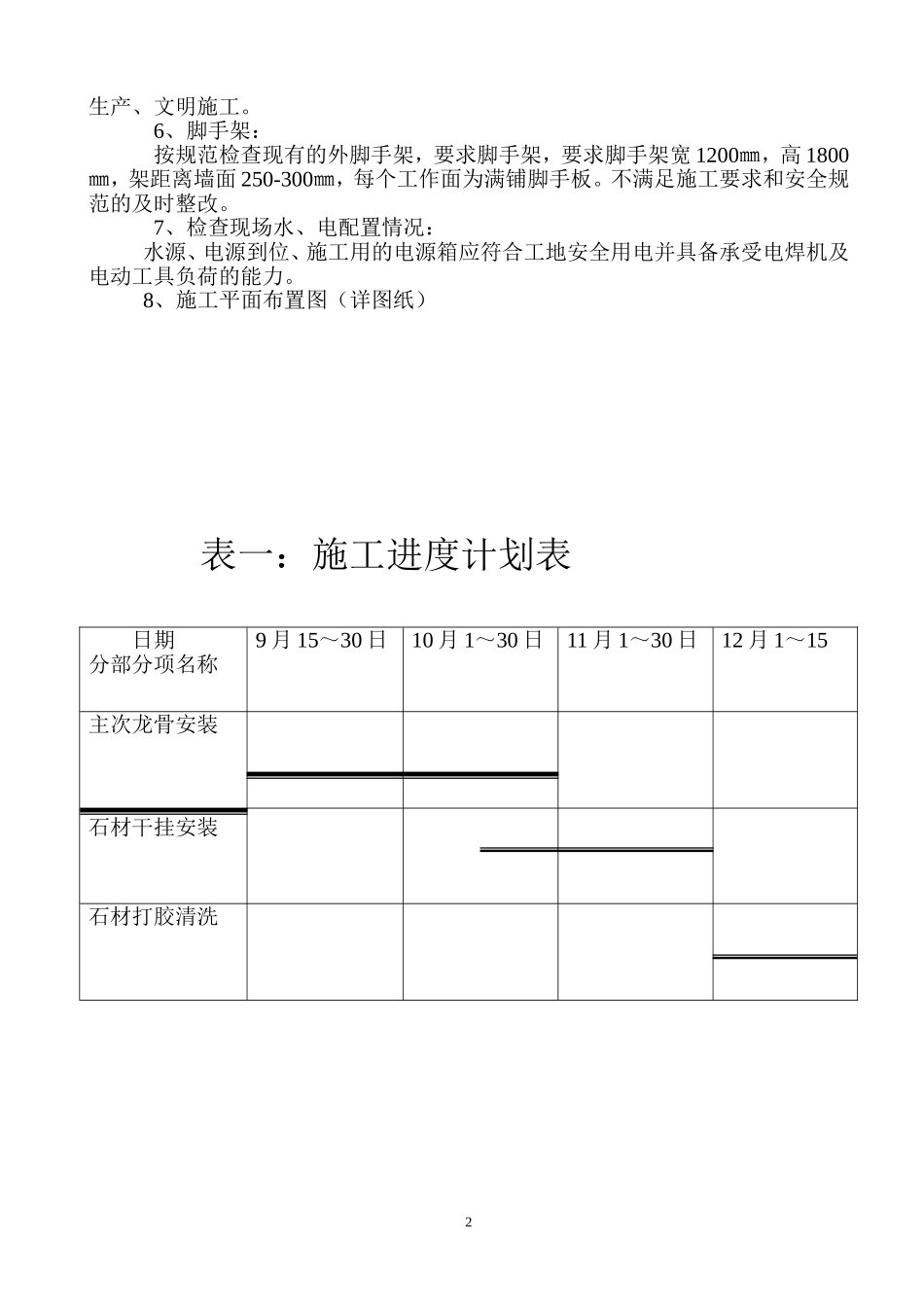

外墙干挂施工组织设计_第3页
3/12
工程名称:xxxxxx外墙干挂石材施工组织设计编制:审核:审批:日期:2004年9月9日目录一、工程概况……………………………………………………………1二、施工准备……………………………………………………………1三、墙面石材干挂工艺…………………………………………………8四、质量保证措施…………………………………………………………13五、质量通病及防治措施…………………………………………………14六、安全措施……………………………………………………………15七、文明施工与安全消防………………………………………………16一、工程概况“xxxxx”工程位于xx市解放南路139号,由xx开发有限责任公司开发,xx承建,柳州大公监理公司监理。工程为框剪结构,裙楼一~五层外墙装饰为干挂花岗岩及大玻璃固定窗,其中干挂花岗岩面积约为2400㎡。外墙干挂花岗岩纵向主龙骨(立柱)采用8#热镀锌槽钢,水平次龙骨(横梁)采用50×50×5热镀锌角钢。花岗岩大面采用福建产虾红花岗岩火烧板,线条、柱等配以虾红花岗岩光面板及英国棕花岗岩光面板。二、施工准备1、施工图纸设计方案确定后,进行图纸会审,根据设计图纸和有关资料结合现场勘测,绘制详细的施工图纸。内容包括:(1)结合现场结构完成施工所需的完整详细的立面图和剖面图。(2)所有单块及拼板加工大样图。(3)典型接点图、锚固件、支撑装置、嵌缝、锚固大样图。2、下料单:根据施工图纸,提供石材外墙花岗岩加工规格数量表。尽快安排加工厂及时加工以免影响后续作业进行。3、编制进度计划:根据甲方对整体工程施工进度的要求,并考虑与其他专业施工配合,编制出施工进度计划(详见表一)及机具计划(详见表二)、劳动力安排计划(详见表三)、材料采购计划(详见表四)。对符合设计要求的不锈钢挂件、膨胀螺栓及其他辅料制定订货计划,依据图纸落实加工,确定进场时间。4、技术交底:进场时做好施工前技术交底工作。施工人员提前进驻现场,熟悉现场情况,做到安装心中有数,细查现场,发现问题,及时提出整改意见及措施,以确保施工正常进行。5、做好工前教育:组织工人认真学习国家有关法律、法规。熟悉有关安全放火规程,做到安全1生产、文明施工。6、脚手架:按规范检查现有的外脚手架,要求脚手架,要求脚手架宽1200㎜,高1800㎜,架距离墙面250-300㎜,每个工作面为满铺脚手板。不满足施工要求和安全规范的及时整改。7、检查现场水、电配置情况:水源、电源到位、施工用的电源箱应符合工地安全用电并具备承受电焊机及电动工具负荷的能力。8、施工平面布置图(详图纸)表一:施工进度计划表日期分部分项名称9月15~30日10月1~30日11月1~30日12月1~15主次龙骨安装石材干挂安装石材打胶清洗2表二:主要施工机械计划表序号工具名称功率单位数量合计功率1手提式石材切割机500W台5025KW2电焊机11KW台15165KW3钻孔机550W台21.1KW4切割机550W台42.2KW5大型石材收边机7.5KW台17.5KW6总计功率200.8KW3表三:主要劳动力计划表1、劳动力计划表工种9月10月11月12月焊工202010电工2222干挂石材技术工10304040力工(搬运)15203030防水工(打胶)10月汇总4772828282724749月10月11月12月表四:主要材料采购计划表序号材料名称进场时间1主、次龙骨槽钢、角钢、角码、干挂件等其它构件9月15日按先后所需逐步到位2柱面板、线条等10月10日按先后所需逐步到位3毛面板、光面板及线条11月1按先后所需逐步到位注:其它附属材料按工程进度所需安排进场时间。5三、墙面石材干挂工艺(一)外墙石材干挂流程(见下图)石材备料清理予埋件角件制作石材验收测量放线镀锌处理划线下料石材加工固定角件清点验收安装立柱运输安装横梁工地验收钢结构验收石材安装石材固定复测打胶清洗自检整理资料总验收(二)石材干挂安装工艺61、测量放线(1)放线条件:①测量工具、水准仪、经纬仪、钢尺、线锤、墨斗;②测量依据:基准轴线、水平标高线、图纸;③测量条件:对控制轴线的测量定位应在无压或风力不大于4级的情况进行,放线质量好坏,直接影响后期工作。(2)放线步骤:①对基准轴线及水平标高线进行复核,控制误差在允许的范围内,并有详细...
