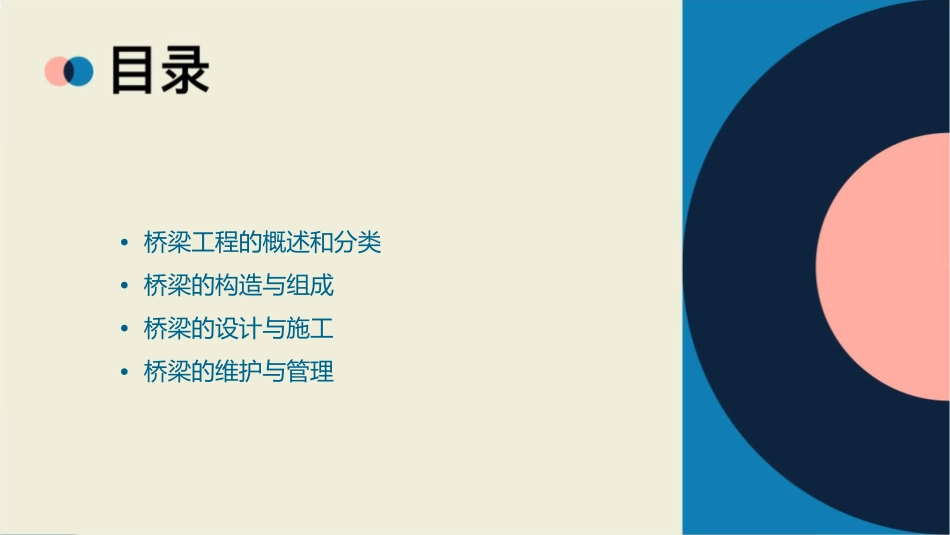

桥梁工程基本知识课件•桥梁工程的概述和分类•桥梁的构造与组成•桥梁的设计与施工•桥梁的维护与管理桥梁工程的概述和分类桥梁工程的定义与功能定义桥梁工程是土木工程的一个分支，主要研究桥梁的规划、设计、施工和管理等方面的知识。功能桥梁作为重要的交通基础设施，主要功能是跨越天然或人工障碍（如河流、峡谷、道路等），连接两岸，便利交通，促进经济和文化交流。桥梁的分类方法按材料分类按结构体系分类木桥、石桥、钢桥、混凝土桥等。梁式桥、拱桥、斜拉桥、悬索桥、组合体系桥等。按跨越障碍分类按行车道位置分类跨河桥、跨海桥、城市立交桥、高架桥等。上承式桥、中承式桥、下承式桥等。各类桥梁的特点与适用场景梁式桥•特点：构造简单、受力明确、跨度较小。•适用场景：适用于中小跨度的公路和城市桥梁。各类桥梁的特点与适用场景拱桥•特点：造型美观、受力以受压为主、节省材料。•适用场景：适用于中小跨度，尤其在峡谷、山区等地形复杂地区。各类桥梁的特点与适用场景斜拉桥•特点：跨度大、造型现代、受力复杂。•适用场景：适用于大跨度桥梁，尤其在城市景观桥梁和高速铁路桥梁中广泛应用。各类桥梁的特点与适用场景悬索桥•特点：跨度极大、结构轻盈、对地基要求高。•适用场景：适用于超大跨度桥梁，如跨海大桥等。各类桥梁的特点与适用场景组合体系桥1•特点：结合多种桥梁结构形式，充分发挥各种结构的优点。23•适用场景：适用于特定条件和要求的桥梁工程，如同时需要大跨度和承重能力的桥梁。桥梁的构造与组成桥梁的上部结构桥面系主梁支座包括桥面铺装、防撞护栏、人行道、栏杆等，直接承受车辆和人群等荷载，并传递给主梁。是桥梁上部结构中的主要承重构件，通常采用钢筋混凝土或钢材制成，承受桥面上的荷载并传递给桥墩或桥台。连接主梁与桥墩或桥台的构件，允许主梁在温度变化、混凝土收缩徐变等作用下自由伸缩，同时保证主梁的受力状态符合设计要求。桥梁的下部结构桥台位于桥梁两端，与路堤衔接并防止路堤滑塌的结构，同样采用钢筋混凝土或钢材制成。桥墩支撑主梁的垂直结构，通常采用钢筋混凝土或钢材制成，其作用是承受主梁和桥面系传来的荷载，并将其传递给基础。调治构造物为了保证桥梁孔径所必须设置的构造物，如导流堤、丁坝、顺坝等，用以引导或约束水流。桥梁的基础浅基础置于地基表层一定深度范围内的基础，通常采用明挖法施工，包括扩大基础、板式基础、桩基础等。深基础置于较深地层中的基础，适用于地基承载力不足或变形要求较严的情况，如沉井基础、管柱基础、钻孔灌注桩基础等。特殊基础适应特殊地质条件的基础，如承台梁式基础、沉箱基础、地下连续墙基础等。桥梁的设计与施工桥梁设计原则与流程010203安全性原则适用性原则经济性原则桥梁设计必须确保结构安全，能够承受预期荷载并抵御自然灾害等外部因素的影响。桥梁设计应满足使用功能需求，包括通行能力、通航要求等。在满足安全性和适用性的前提下，桥梁设计应尽量减少材料消耗和施工成本。桥梁设计原则与流程•美观性原则：桥梁设计应注重建筑美学，与周围环境相协调。桥梁设计原则与流程设计流程0102031.前期调研：收集桥梁建设相关的地形、地质、水文、气象等资料。2.初步设计：确定桥梁的总体布局、结构形式、材料等。桥梁设计原则与流程3.详细设计进行桥梁各部件的详细设计，包括截面尺寸、配筋等。4.施工图设计绘制施工图纸，提供施工依据。桥梁施工方法现场浇筑法预制安装法在桥位现场搭设模板，浇筑混凝土，适用于各种桥型。将桥梁构件在预制场预制，然后运输到桥位现场进行安装，可提高施工效率。悬臂施工法转体施工法利用挂篮等设备，在桥墩两侧逐段浇筑混凝土，适用于大跨度桥梁。将桥梁结构在两岸或一岸预制，然后通过转体装置将其旋转至设计位置，适用于特殊地形条件下的桥梁施工。桥梁施工技术和设备混凝土施工技术钢筋加工与安装技术包括混凝土搅拌、运输、浇筑、养护等技术，确保混凝土质量。钢筋的加工、连接、安装等应符合结构设计要求，保证结构安全性。模板与支架技术施工设备用于支撑混凝土结构，确保施工过程中的稳定性和准确性。包括起重机、挖掘机...
