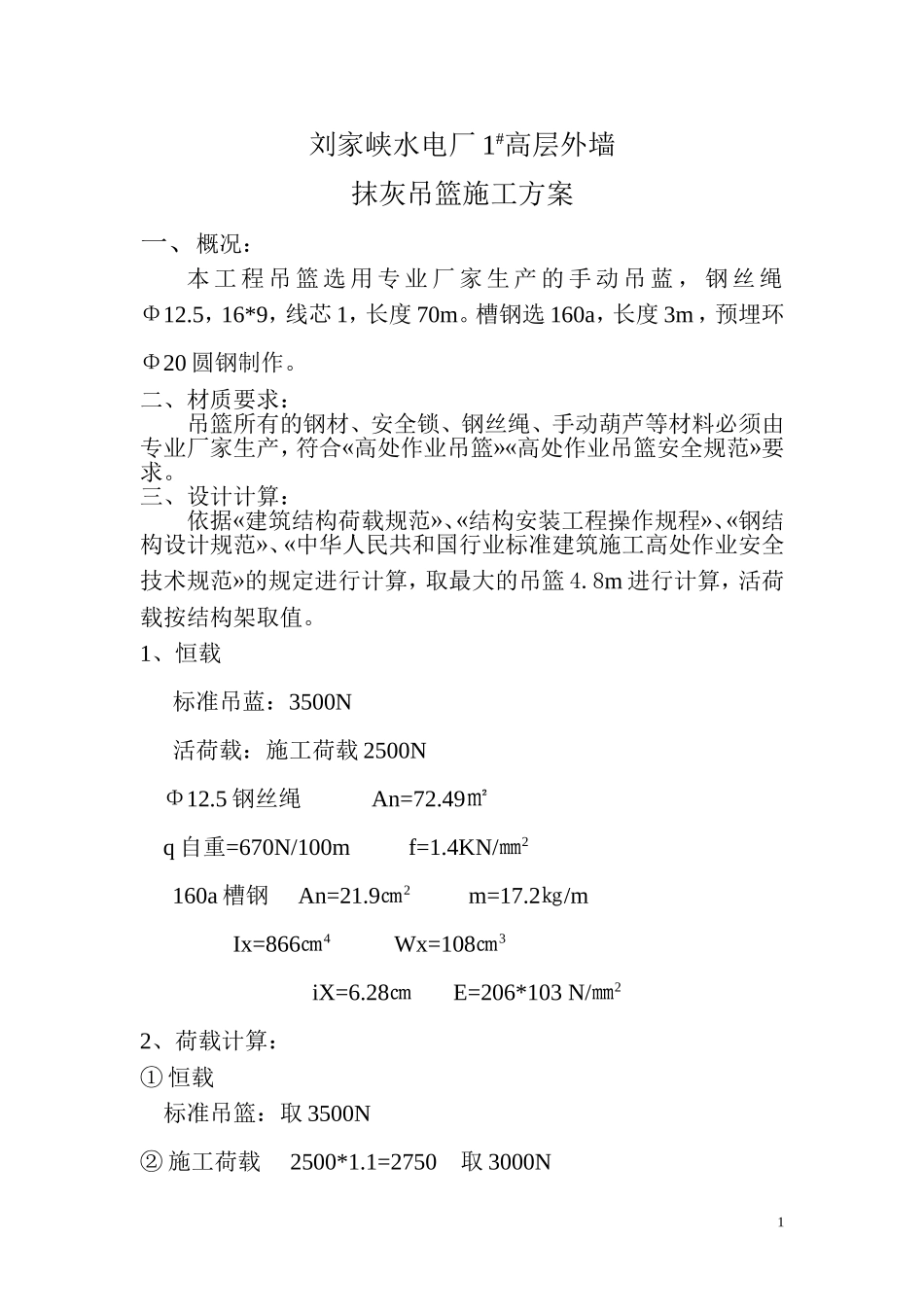

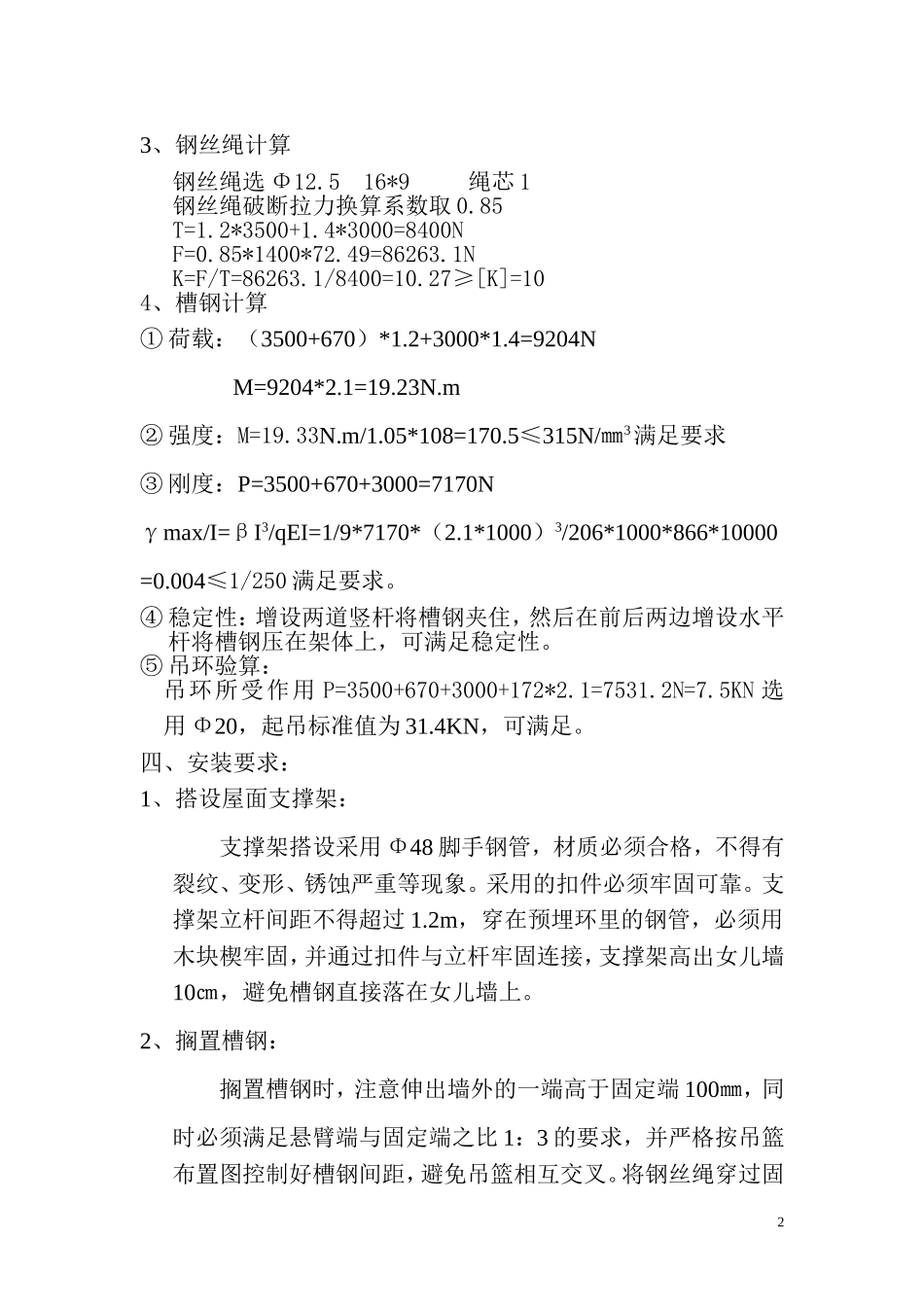

刘家峡水电厂1#高层外墙抹灰吊篮施工方案一、概况：本工程吊篮选用专业厂家生产的手动吊蓝，钢丝绳Φ12.5，16*9，线芯1，长度70m。槽钢选160a，长度3m，预埋环Φ20圆钢制作。二、材质要求：吊篮所有的钢材、安全锁、钢丝绳、手动葫芦等材料必须由专业厂家生产，符合«高处作业吊篮»«高处作业吊篮安全规范»要求。三、设计计算：依据«建筑结构荷载规范»、«结构安装工程操作规程»、«钢结构设计规范»、«中华人民共和国行业标准建筑施工高处作业安全技术规范»的规定进行计算，取最大的吊篮4.8m进行计算，活荷载按结构架取值。1、恒载标准吊蓝：3500N活荷载：施工荷载2500NΦ12.5钢丝绳An=72.49㎡q自重=670N/100mf=1.4KN/㎜2160a槽钢An=21.9㎝2m=17.2㎏/mIx=866㎝4Wx=108㎝3iX=6.28㎝E=206*103N/㎜22、荷载计算：①恒载标准吊篮：取3500N②施工荷载2500*1.1=2750取3000N13、钢丝绳计算钢丝绳选Φ12.516*9绳芯1钢丝绳破断拉力换算系数取0.85T=1.2*3500+1.4*3000=8400NF=0.85*1400*72.49=86263.1NK=F/T=86263.1/8400=10.27≥[K]=104、槽钢计算①荷载：（3500+670）*1.2+3000*1.4=9204NM=9204*2.1=19.23N.m②强度：M=19.33N.m/1.05*108=170.5≤315N/㎜3满足要求③刚度：P=3500+670+3000=7170Nγmax/I=βI3/qEI=1/9*7170*（2.1*1000）3/206*1000*866*10000=0.004≤1/250满足要求。④稳定性：增设两道竖杆将槽钢夹住，然后在前后两边增设水平杆将槽钢压在架体上，可满足稳定性。⑤吊环验算：吊环所受作用P=3500+670+3000+172*2.1=7531.2N=7.5KN选用Φ20，起吊标准值为31.4KN，可满足。四、安装要求：1、搭设屋面支撑架：支撑架搭设采用Φ48脚手钢管，材质必须合格，不得有裂纹、变形、锈蚀严重等现象。采用的扣件必须牢固可靠。支撑架立杆间距不得超过1.2m，穿在预埋环里的钢管，必须用木块楔牢固，并通过扣件与立杆牢固连接，支撑架高出女儿墙10㎝，避免槽钢直接落在女儿墙上。2、搁置槽钢：搁置槽钢时，注意伸出墙外的一端高于固定端100㎜，同时必须满足悬臂端与固定端之比1：3的要求，并严格按吊篮布置图控制好槽钢间距，避免吊篮相互交叉。将钢丝绳穿过固2定端的角钢孔、水平钢管或预埋环上，用绳卡卡牢固，每个绳头必须保证有三个绳卡，间距不得小于150㎜。最后在槽钢的两侧加两根立杆，上面加两道水平杆将槽钢固定在架体上。3、安放丝绳：钢丝绳要安放前必须用塔吊吊至屋面处通过角钢孔，由高处往下放，不得从低向高吊。往下放钢丝绳时，不得少于3人，操作人员必须戴手套，将钢丝绳握紧握牢，缓慢下降，最后用绳卡将绳头卡牢。4、吊篮就位安装：将拼装好的吊篮按吊篮布置图在地面上排好，分别将吊篮钢丝绳和安全锁钢丝绳穿好，每根保险绳上安装安全锁五、荷载试验：吊篮安装完毕后，应做静荷载试验，方法是加施工荷载2000kg，放置一夜观察变化。六、检查验收：吊篮安装完毕，经省建总公司安检部门检查合格验收合格后使用。七、安全注意事项：1、钢丝绳与悬挑槽钢连接应有防止钢丝绳受剪措施（可采用将直角边打磨或加放半圆形木块等措施）。2、篮内作业的人员必须佩戴安全帽，系好安全带，并经体检身体健康，没有高血压、心脏病、恐高症等症状。3、吊篮应设置防护顶板。4、必须设专人组装、操作、维护、保养，随时检查葫芦及安全锁。5、雷、雨、雾天及六级风以上严禁使用。甘肃省建筑工程总公司刘家峡水电厂1#高层项目部2005年5月30日3刘家峡水电厂1#高层商住楼工程外墙抹灰安全技术交底一、概况：本工程外墙抹灰采用悬挂吊篮，吊篮悬挂总高度65m，吊篮规格2*0.8m；2.5*0.8m；3*0.8m，部分墙面采用组合吊篮，该项施工属高空作业，要求每个操作人员必须提高安全意识，严格按吊篮操作规程及高空作业安全技术交底进行操作。1、参加该项施工的所有人员必须经过体检，身体健康，没有心脏病、高血压、恐高症等症状。2、在正式操作前进行一次适应性锻炼。3、操作人员必须戴好安全帽，系好安全带，安全带固定在吊篮横杆上，不离开吊篮不得解开安全带。4、同一吊篮的两个人在吊篮上升或下降时，必须同步，不得出现高低差，安全锁应与上升或下降同步，确保保险作用。5、操作时操作人员必...
