塑料垃圾桶通用技术VIP免费

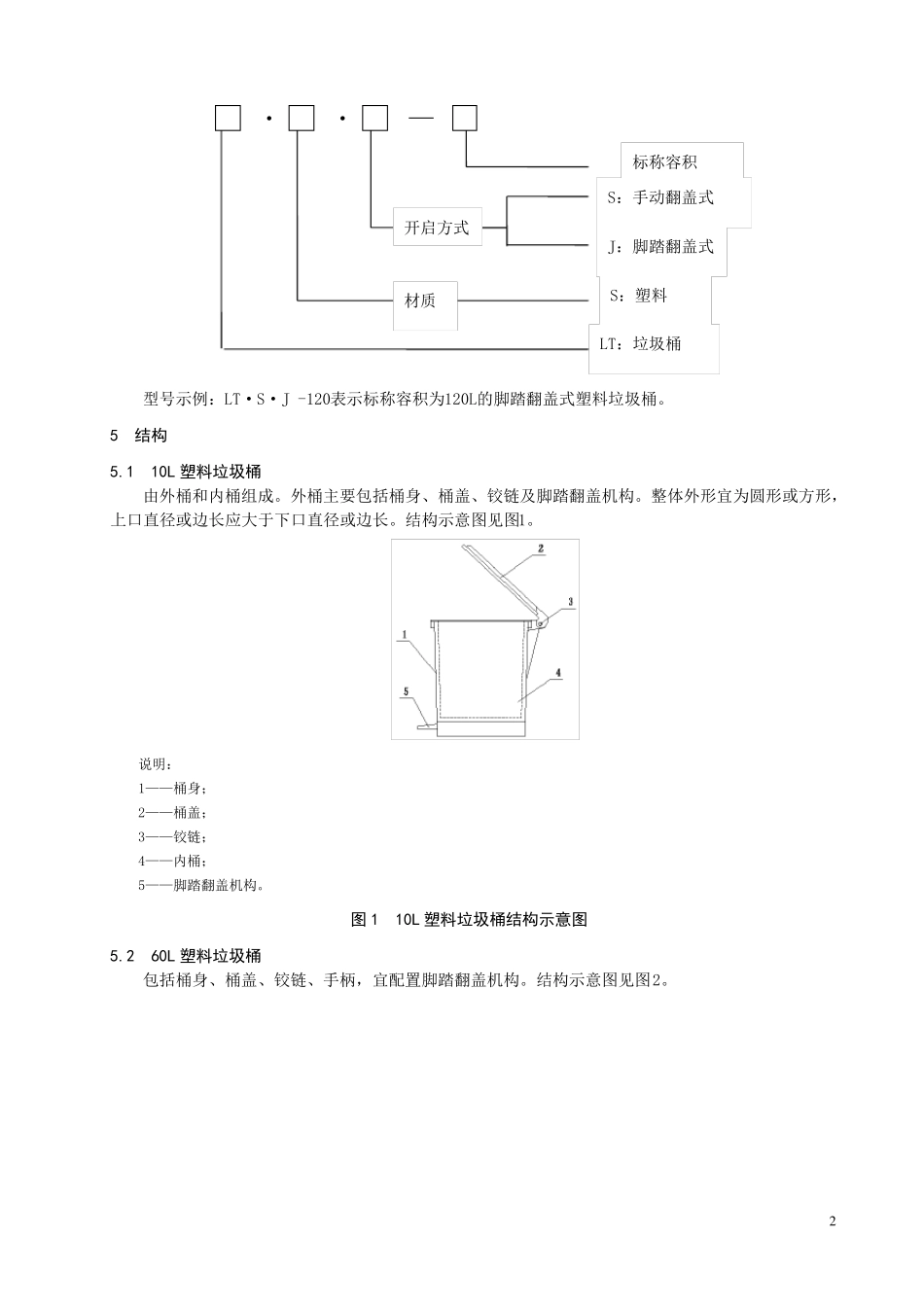

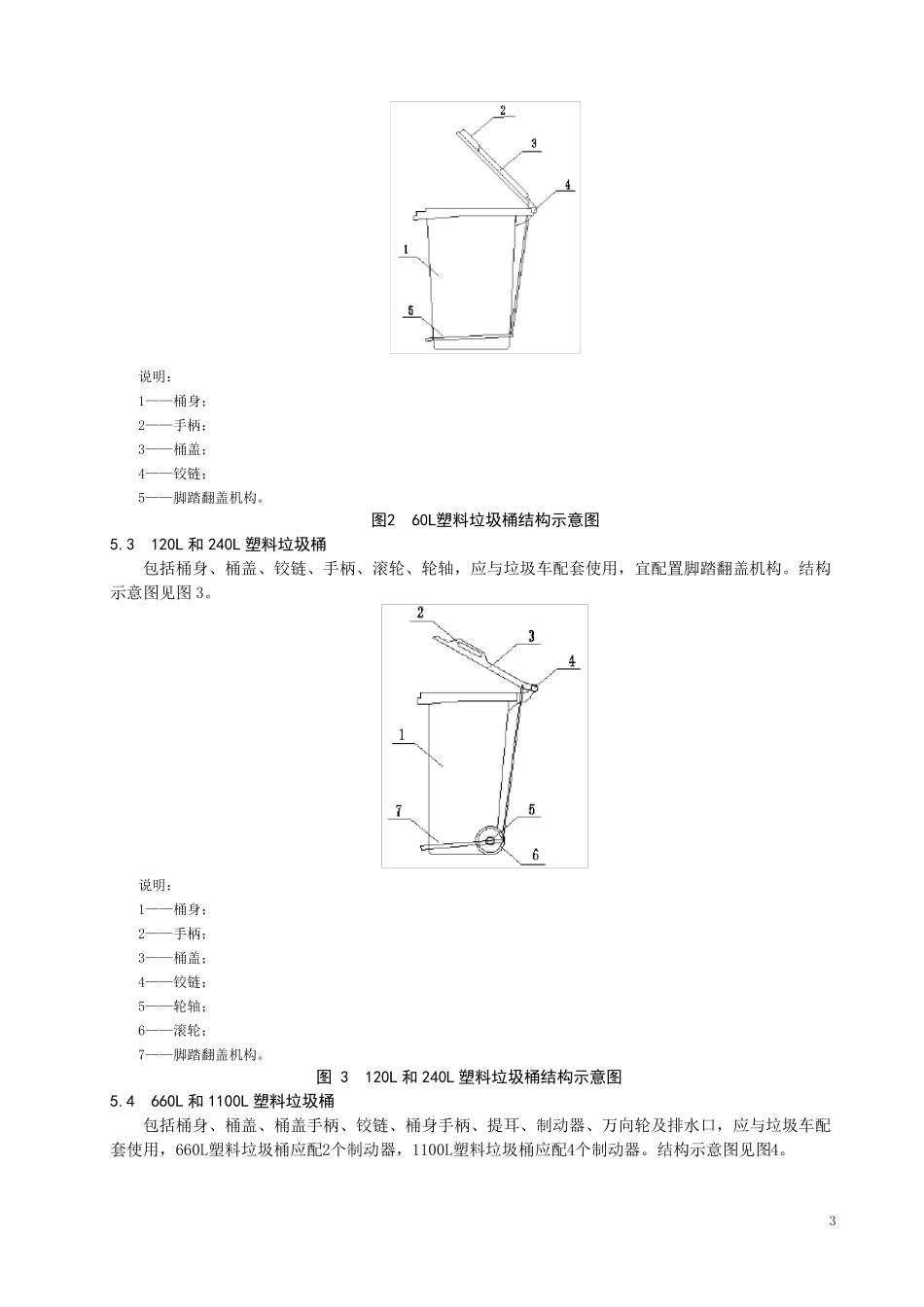

塑料垃圾桶通用技术1范围本标准规定了塑料垃圾桶的术语和定义、分类和型号、结构、要求、试验方法、检验规则、标志、运输和贮存、产品随行文件。本标准适用于标称容积为10L、60L、120L、240L、660L和1100L的塑料垃圾桶。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1633热塑性塑料维卡软化温度（VST）的测定GB/T2411塑料和硬橡胶使用硬度计测定压痕硬度（邵氏硬度）GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯GB/T19095生活垃圾分类标志3术语和定义下列术语和定义适用于本文件。3.1标称容积nominalvolume生产厂商标注的容积，单位为升（L）。3.2额定载荷ratedload试验平均容重与标称容积之积，试验平均容重取0.4×10kg/m。4分类和型号4.1分类4.1.1开启方式按桶盖开启方式分为手动翻盖式和脚踏翻盖式。4.1.2桶体容积按标称容积分为10L、60L、120L、240L、660L和1100L。4.2型号塑料垃圾桶型号由名称、材质、开启方式、标称容积组成。名称代号用大写印刷体汉语拼音字母LT表示；材质代号用大写印刷体汉语拼音字母S表示；开启方式代号用大写印刷体汉语拼音字母S、J表示；标称容积用阿拉伯数字表示。331··标称容积S：手动翻盖式开启方式J：脚踏翻盖式材质S：塑料LT：垃圾桶型号示例：LT·S·J-120表示标称容积为120L的脚踏翻盖式塑料垃圾桶。5结构5.110L塑料垃圾桶由外桶和内桶组成。外桶主要包括桶身、桶盖、铰链及脚踏翻盖机构。整体外形宜为圆形或方形，上口直径或边长应大于下口直径或边长。结构示意图见图1。说明：1——桶身；2——桶盖；3——铰链；4——内桶；5——脚踏翻盖机构。图110L塑料垃圾桶结构示意图5.260L塑料垃圾桶包括桶身、桶盖、铰链、手柄，宜配置脚踏翻盖机构。结构示意图见图2。2说明：1——桶身；2——手柄；3——桶盖；4——铰链；5——脚踏翻盖机构。图260L塑料垃圾桶结构示意图5.3120L和240L塑料垃圾桶包括桶身、桶盖、铰链、手柄、滚轮、轮轴，应与垃圾车配套使用，宜配置脚踏翻盖机构。结构示意图见图3。说明：1——桶身；2——手柄；3——桶盖；4——铰链；5——轮轴；6——滚轮；7——脚踏翻盖机构。图3120L和240L塑料垃圾桶结构示意图5.4660L和1100L塑料垃圾桶包括桶身、桶盖、桶盖手柄、铰链、桶身手柄、提耳、制动器、万向轮及排水口，应与垃圾车配套使用，660L塑料垃圾桶应配2个制动器，1100L塑料垃圾桶应配4个制动器。结构示意图见图4。3说明：1——桶身；2——桶盖手柄；3——桶盖；4——提耳；5——万向轮；6——排水口；7——制动器；8——桶身手柄；9——铰链。图4660L和1100L塑料垃圾桶结构示意图6要求6.1外观表面应光滑平整，不应有波纹、划痕、黑点、杂质、气泡和裂纹，闭合部位不应有明显变形。同一批次的塑料垃圾桶的桶盖和桶身应色泽均匀。用于垃圾分类的塑料垃圾桶，应按GB/T19095的要求设置标志。6.2容积塑料垃圾桶实际容积与标称容积的偏差应为-3%～+5%。桶盖容积不应大于塑料垃圾桶标称容积的5%。6.3基本尺寸6.3.110L塑料垃圾桶基本尺寸应符合表1的规定，示意图见图5。表110L塑料垃圾桶桶体基本尺寸要求规格10L基本尺寸要求L/mm≤250H/mm≤270α/()≥70o4说明：H——最大高度；L——最大横截面直径或边长；α——开启角度。图510L塑料垃圾桶桶体基本尺寸示意图6.3.260L塑料垃圾桶基本尺寸应符合表2的规定，示意图见图6。表260L塑料垃圾桶桶体基本尺寸要求规格60LL/mm≤490基本尺寸要求H/mm≤660α/()≥70o说明：H——最大高度；L——最大宽度；α——开启角度。图660L塑料垃圾桶桶体基本尺寸示意图6.3.3120L和240L塑料垃圾桶基本尺寸应符合表3的规定，示意图见图7。吊挂结构（即图7局部放大图A处）基本尺寸应符合表4的规定，示意图见图8。5表3120L和240L塑料垃圾桶桶体基本尺寸要求规格120L240L基本尺寸要求L/mm480±10590±20H/mm950±501050±50h/mm860≤h≤970860≤h≤1030Φ/mm>190>190B/mm>25>...
