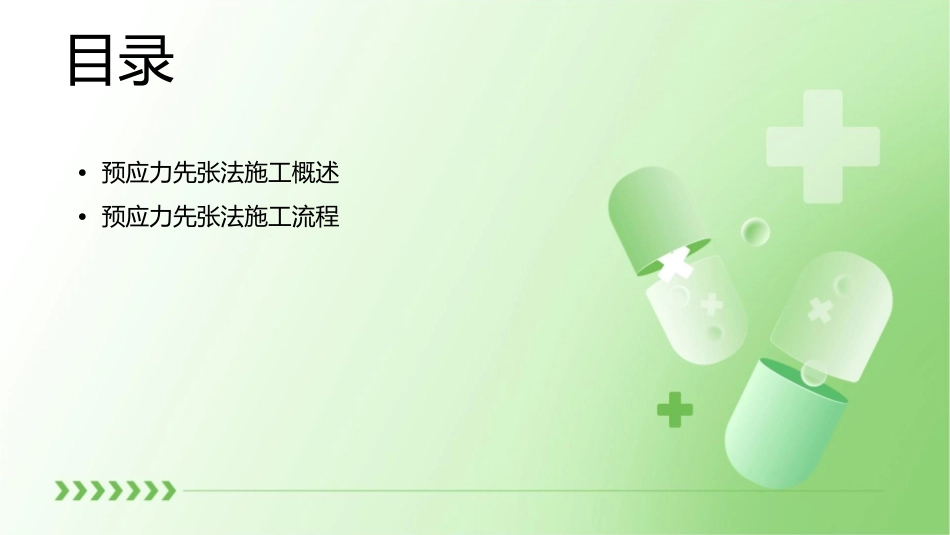

预应力先张法施工(教师试讲)课件目录•预应力先张法施工概述•预应力先张法施工流程预应力先张法施工概述定义与特点定义预应力先张法施工是一种在浇筑混凝土前，通过张拉预应力筋来施加预应力的施工方法。特点先张法施工能够提高混凝土构件的抗裂性和刚度，减小构件的变形，增强结构的耐久性。先张法施工的历史与发展起源未来趋势未来，随着新材料、新工艺的不断涌现，先张法施工将继续向着高效、智能化的方向发展。先张法施工起源于20世纪初，随着预应力混凝土技术的发展而逐渐成熟。发展历程先张法施工经历了多个阶段的发展，包括手工作业、机械化、自动化等阶段，不断提高施工效率和工程质量。先张法施工的应用场景010203桥梁工程建筑工程特种结构先张法施工广泛应用于桥梁工程中，如公路桥、铁路桥、跨海大桥等。在高层建筑、大跨度跨越的建筑工程中，先张法施工也得到了广泛应用。对于一些特种结构，如大型储罐、核电站等，先张法施工也是重要的选择之一。预应力先张法施工流程施工前的准备工作清理施工现场确定预应力筋的规格和数量确保施工现场干净整洁，无杂物，为施工提供良好的环境。根据设计要求，确定所需预应力筋的规格、数量及布置方式。准备张拉设备搭建施工平台选择合适的张拉设备，确保其性能良好、安为确保施工安全，需要搭建稳定的施工平台，以便进行预应力筋的铺设和张拉。全可靠。预应力筋的铺设与张拉预应力筋的检验与整理对进场的预应力筋进行质量检验，确保其质量合格；对预应力筋进行必要的整理，确保其平直、无损伤。预应力筋的铺设按照设计要求的规格、数量和布置方式，将预应力筋铺设在台座上，确保其位置准确、平直。预应力筋的张拉采用合适的张拉设备对预应力筋进行张拉，确保其达到设计要求的预应力值，并保持稳定。混凝土的浇筑与养护混凝土的选择与配合比设计010203选择合适强度等级的混凝土，并进行配合比设计，确保混凝土满足施工要求。混凝土的浇筑在预应力筋张拉完成后，及时浇筑混凝土，确保混凝土充分包裹预应力筋。混凝土的养护对浇筑完成的混凝土进行养护，保持其湿润，促进混凝土的硬化和强度增长。预应力筋的放松与切割预应力筋的放松在混凝土养护达到设计强度后，采用合适的方法对预应力筋进行放松，以释放预应力。预应力筋的切割放松预应力筋后，采用无齿锯或切割机对预应力筋进行切割，确保其断面整齐。预应力先张法施工设备与材料施工设备预应力张拉台座张拉千斤顶锚固夹具混凝土构件模板提供张拉力的设备，与预应力筋连接，通过张用于固定预应力筋，防止其在张拉过程中滑动或旋转。用于制作混凝土构件，确保其形状和尺寸符合设计要求。用于支撑和固定预应力筋，提供张拉力。拉使混凝土产生预压应力。预应力筋01020304高强度钢丝钢绞线无粘结预应力筋固定端锚具常用的预应力筋材料，具有高强度和良好的塑性。由多根高强度钢丝绞合而成，用于提供更大的预压应力。表面涂有防腐润滑脂的预应力筋，可在混凝土中自由滑动。用于固定预应力筋的端部，防止其从混凝土构件中拔出。混凝土高强度混凝土微膨胀混凝土用于制作预应力混凝土构件，在硬化过程中产生微膨胀，有助于减少收缩裂缝的产生。具有高抗压强度和良好的耐久性。早强混凝土耐久性混凝土具有早期强度发展快的特点，缩短了混凝土的养护时间。具有较好的抗渗性能和耐久性，能够长期保持其结构和性能。预应力先张法施工质量控制施工过程中的质量控制预应力筋的加工和安装确保预应力筋的规格、数量、位置符合设计要求，无损伤和锈蚀。预应力筋的张拉按照设计要求的张拉顺序和张拉力进行，确保张拉质量。混凝土浇筑确保混凝土浇筑质量，无蜂窝、麻面等缺陷，满足设计要求的强度和耐久性。施工后的质量检测与评估预应力筋的锚固1检查锚固是否牢固，无松动或滑移现象。预应力筋的防腐处理检查防腐涂层是否完好，无破损或脱落现象。23混凝土强度检测通过试验或检测手段，确保混凝土强度满足设计要求。质量问题的处理与预防预应力筋的断裂如发现预应力筋断裂，应立即采取措施进行修复或更换。预防措施包括加强材料质量控制和施工过程中的监控。混凝土开裂对于已经开裂的混凝土，应根据...
