形位公差的符号课件VIP免费

形位公差的符号课件_第1页
1/26

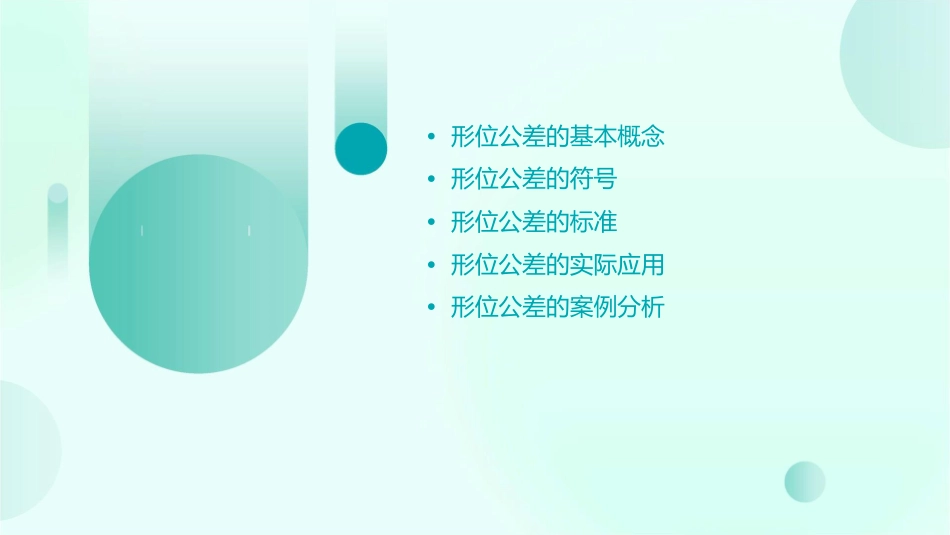

形位公差的符号课件_第2页
2/26
形位公差的符号课件_第3页
3/26
形位公差的符号课件•形位公差的基本概念•形位公差的符号•形位公差的标准•形位公差的实际应用•形位公差的案例分析01形位公差的基本概念形位公差定义01形位公差定义是指对零件的形状和位置误差的允许范围进行规定的标准。02形位公差包括形状公差和位置公差,是机械制造中非常重要的技术要求。形位公差的目的控制零件的形状和位置误差,保证其在实际使用中的性能和精度。保证零件的互换性和装配精度,提高产品质量和可靠性。形位公差的基本要素形位公差项目符号包括直线度、平面度、圆度、圆柱度等14个形位公差项目。表示形位公差的符号,如用“□”表示平面度、用“○”表示圆柱度等。基准面公差值基准体系确定基准面之间的相对位置关系,以保证形位公差的准确性和一致性。确定形位公差位置的基础,通常采用设计基准作为基准面。形位公差的允许误差范围,通常以国家标准或企业标准为依据。02形位公差的符号形状公差符号01020304直线度平面度圆度圆柱度用于限制实际直线对理想直线的变动量,表示直线在任意两点之间的直线的变动量。用于限制实际平面对理想平面的变动量,表示平面在任意两点之间的平面的变动量。用于限制实际圆对理想圆的变动量,表示圆在任意两点之间的圆的变动量。用于限制实际圆柱对理想圆的变动量,表示圆柱在任意两点之间的圆柱的变动量。方向公差符号010203平行度垂直度倾斜度用于限制实际要素对基准的变动量,表示要素在平行于基准方向上的变动的最大允许值。用于限制实际要素对基准的变动量,表示要素在垂直于基准方向上的变动的最大允许值。用于限制实际要素对基准的变动量,表示要素在倾斜于基准方向上的变动的最大允许值。位置公差符号同轴度对称度位置度用于限制实际轴线对基准轴线的变动量,表示轴线在同轴方向上的变动的最大允许值。用于限制实际对称面对基准对称面的变动量,表示对称面在对称方向上的变动的最大允许值。用于限制实际要素相对于基准的位置变动量,表示要素在给定方向上的变动的最大允许值。跳动公差符号圆跳动用于限制实际圆对基准圆的变动量,表示圆在任意高度上的变动的最大允许值。全跳动用于限制实际圆柱对基准圆的变动量,表示圆柱在任意高度上的变动的最大允许值。03形位公差的标准国标规定的形位公差标准直线度圆度描述两平行直线之间的最大偏差。描述一个圆的理想圆心与实际圆心之间的最大偏差。平面度圆柱度描述一个平面在自身平面内与理想平面的最大偏差。描述一个圆柱体的理想轴线与实际轴线之间的最大偏差。形位公差的标注方法代号标注使用特定的形位公差代号进行标注,如代号“IT”表示形位公差。符号标注使用特定的形位公差符号进行标注,如直线度符号、平面度符号等。标注示例以直线度形位公差为例,标注为“直线度IT7”,表示该零件的直线度误差在IT7等级范围内。形位公差的应用范围机械制造汽车制造航空航天在机械制造过程中,形位公差是衡量零件精度的重要指标,对于保证机器的正常运转和性能至关重要。汽车制造过程中涉及大量的机械零件和组装过程,形位公差对于保证车辆的安全性、稳定性和性能至关重要。航空航天领域对零件的精度和安全性要求极高,形位公差对于保证飞机和火箭等的安全性和性能至关重要。04形位公差的实际应用形位公差在机械制造中的应用垂直度同轴度描述两平面之间垂描述两个孔轴线同轴程度。直程度。平行度倾斜度对称度描述两个平面相对于基准平面的对称程度。描述两平面之间平行程度。描述两平面之间倾斜程度。形位公差在液压元件中的应用圆柱度圆度描述圆柱体表面轮廓的均匀程度。描述回转体横截面圆轮廓的均匀程度。轮廓度平行度描述自由曲面轮廓的形状精度。用于确定液压元件中各元件之间的平行程度。形位公差在汽车制造中的应用平面度直线度描述汽车车身底板的平整程度。描述汽车车身纵向线条的平直程度。轮廓度平行度用于确定汽车车身曲面轮廓的形状精用于确定汽车车身各部分之间的平行度。程度。形位公差在机床制造中的应用直线度平面度描述机床导轨的直线程度。描述机床工作台面的平整程度。平行度垂直度用于确定机床各部件之间的平行程度。用于确定机床各部件之间的垂直程度。05形...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

形位公差的符号课件
