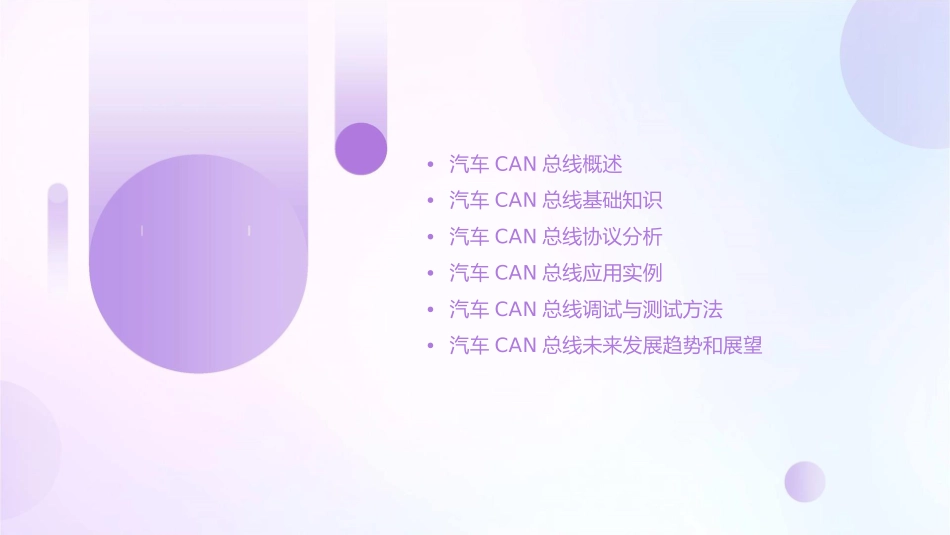

汽车CAN总线详细教程课件•汽车CAN总线概述•汽车CAN总线基础知识•汽车CAN总线协议分析•汽车CAN总线应用实例•汽车CAN总线调试与测试方法•汽车CAN总线未来发展趋势和展望01汽车CAN总线概述CAN总线定义及特点CAN总线定义CAN是“控制器局域网”（ControllerAreaNetwork）的缩写，它是一种用于汽车和其他设备中的高速通讯网络。CAN总线特点CAN总线具有高速度、高抗干扰能力、稳定可靠等特点，能够满足汽车工业的严格要求。CAN总线在汽车中的应用变速箱控制通过CAN总线，变速箱的档位、油压等信息可以被ECU接收并处理，以实现更加智能的换挡控制。发动机控制使用CAN总线，可以将发动机的转速、温度、空气流量等数据传输到ECU（电子控制单元），以实现精确控制。刹车系统控制刹车系统的刹车力度、刹车踏板位置等信息也可以通过CAN总线传输到制动控制单元，以提高制动效果。CAN总线的优势节省线束由于CAN总线是数字通讯，所以它能够将多个控制单元连接在一起，减少了许多线束的使用。高效通讯CAN总线的通讯速率高，可以在短时间内传输大量的数据。稳定性好CAN总线具有很高的抗干扰能力，并且具有自我检测和修复功能，所以它的稳定性非常好。02汽车CAN总线基础知识汽车CAN总线架构010203CAN总线网络节点连接方式总线物理层CAN总线是一种分布式总线架构，将汽车上的各个控制单元连接在一起，形成一个网络。每个控制单元都称为一个节点，通过网络进行数据交换。CAN总线的节点连接方式有串联和并联两种。串联方式是将一个节点的输出连接到下一个节点的输入，而并联方式则是将多个节点直接连接到总线。CAN总线的物理层包括CAN收发器、CAN控制器和CAN总线电缆。CAN收发器负责将数字信号转换为模拟信号，以便在总线上传输；CAN控制器则负责控制数据的传输；CAN总线电缆则是连接各个节点的物理媒介。CAN总线的位域结构位域CAN总线的位域结构是指数据在总线上传输时的物理布局。CAN总线使用短帧传输数据，每个帧由不同的位域组成，包括帧起始、仲裁、控制、数据、CRC和帧结束等。位域作用每个位域在数据传输中都有特定的作用。例如，帧起始用于标识新帧的开始，仲裁用于标识数据的发送节点和优先级，控制用于标识数据的类型和长度，数据用于携带实际的数据，CRC用于校验数据的完整性，帧结束则用于标识帧的结束。CAN总线的帧类型要点一要点二数据帧远程帧数据帧是用于传输实际数据的帧。它包括控制、数据和CRC等位域。远程帧用于请求发送数据，而不是实际传输数据。它包括控制、CRC和帧结束等位域，但没有数据位域。CAN总线的错误检测和恢复机制错误检测错误恢复CAN总线使用循环冗余校验（CRC）来检测数据传输中的错误。CRC域位于数当错误检测机制检测到错误时，CAN总线采取以下措施进行错误恢复：发送错误标志：发送节点在检测到错误时立即在总线上发送一个错误标志，以通知其他节点发生了错误。接收节点在接收到错误标志后，将接收到的数据丢弃并向发送节点发送一个否定应答。VS据域之后，用于计算数据的校验和。接收节点使用相同的算法计算接收到的数据的校验和，并将其与接收到的CRC进行比较。如果两个CRC不同，则认为数据传输出错。03汽车CAN总线协议分析CAN协议标准及版本CAN协议标准版本演变CAN协议是由国际标准化组织(ISO)制定的一种串行通信协议，主要用于汽车、船舶、航空航天、工业自动化等领域的通信。CAN协议经过多次修订，以适应不同的应用需求和技术发展。目前使用最广泛的是CAN2.0和CAN-FD（FlexibleDataRate）协议。CAN协议的数据编码数据编码格式CAN协议采用差分电压编码方式，将数据以二进制形式进行编码。位值表示CAN协议使用“显性”和“隐性”两种位值来表示数据，“显性”位值为0，“隐性”位值为1。数据帧格式CAN协议的数据帧由7个段组成，包括帧起始、仲裁段、控制段、数据段、CRC段、应答段和帧结束。CAN协议的消息传输机制010203传输方式优先级仲裁时间同步CAN协议采用广播方式进行消息传输，即网络中的每个节点都可以发送和接收消息。当多个节点同时发送消息时，CAN协议使用位时序进行时间同步，确保各个节点之间的通信时序准确。CAN协议通过仲裁机制确定优先级，...
