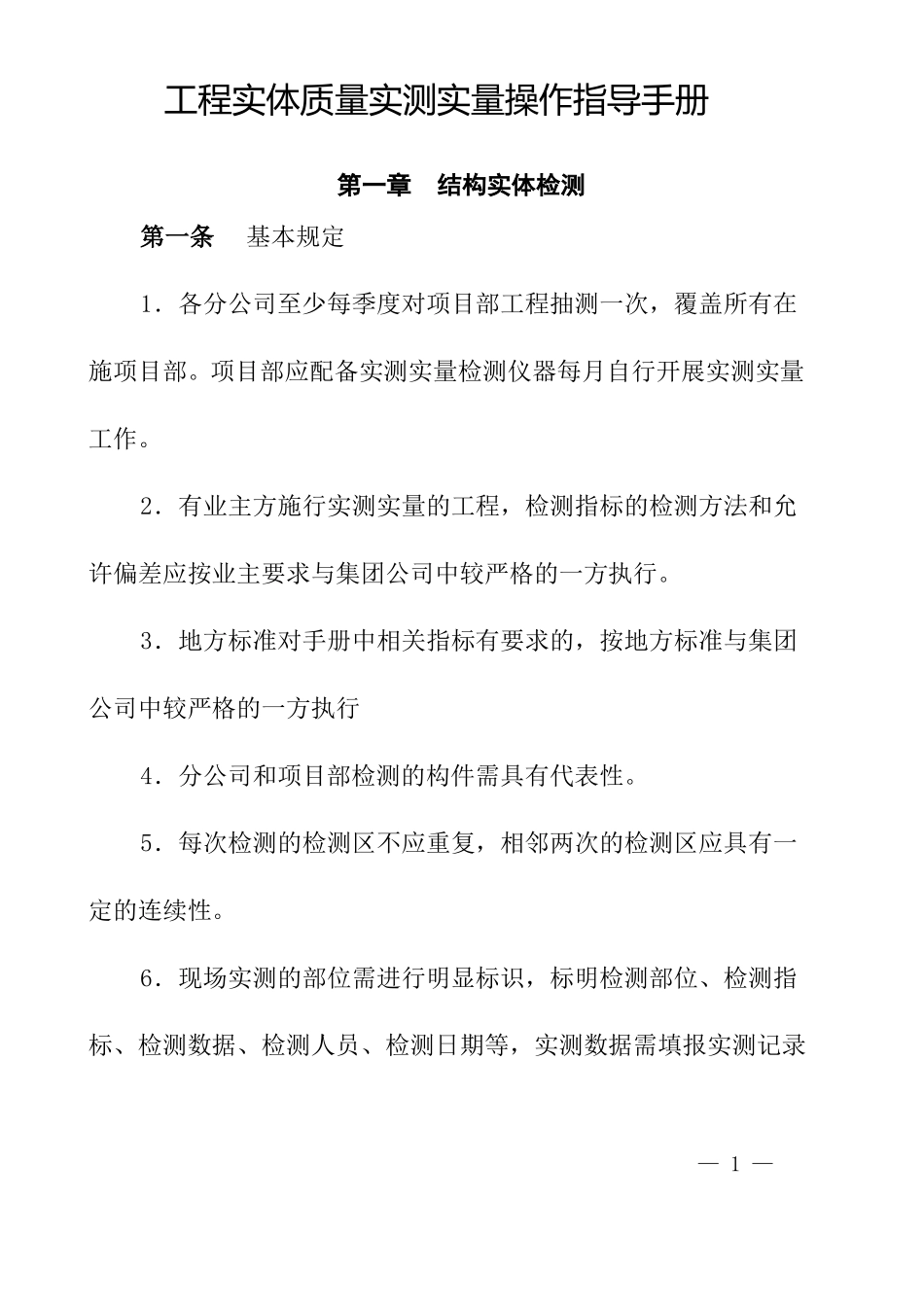

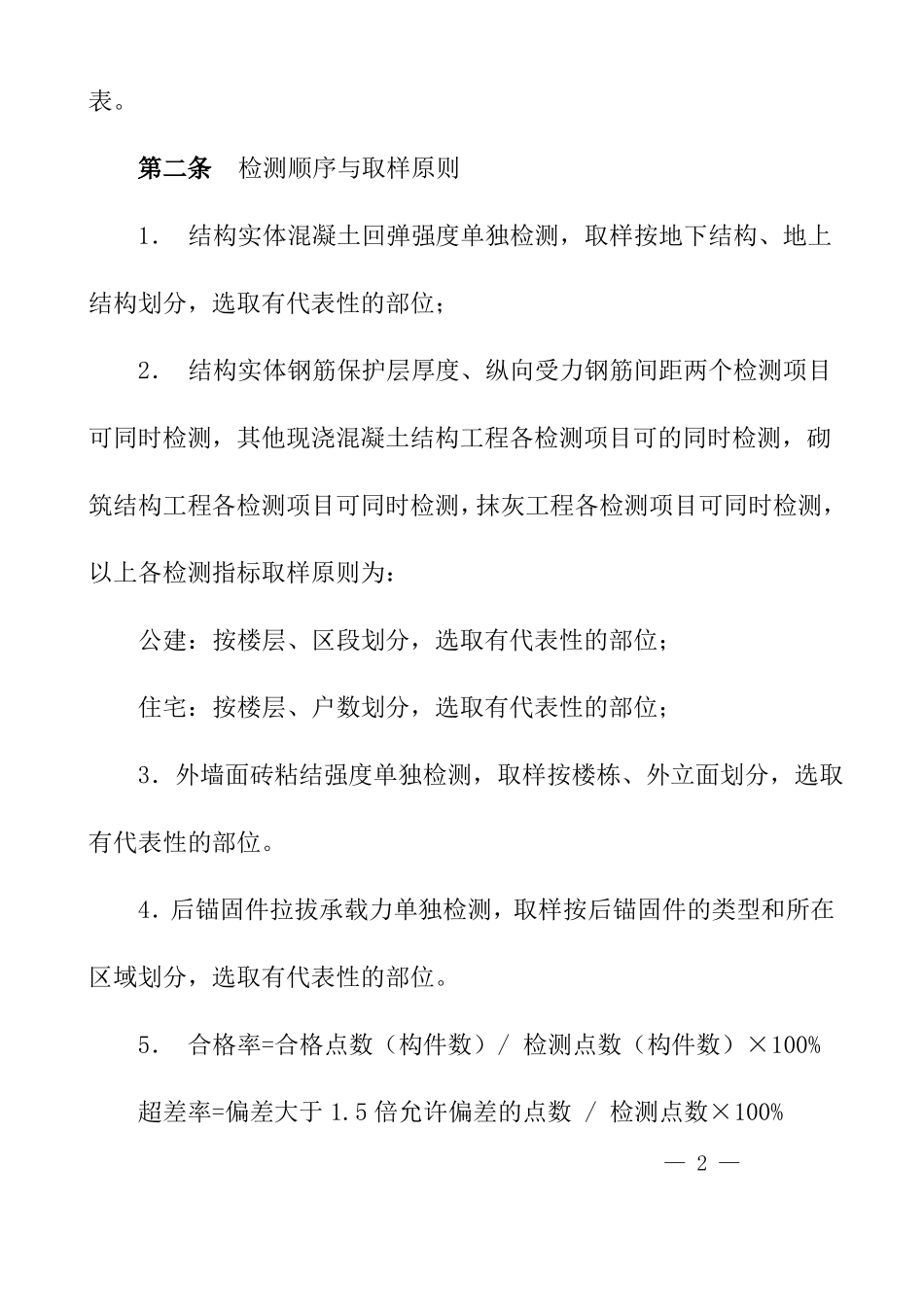

工程实体质量实测实量操作指导手册第一章结构实体检测第一条基本规定1．各分公司至少每季度对项目部工程抽测一次，覆盖所有在施项目部。项目部应配备实测实量检测仪器每月自行开展实测实量工作。2．有业主方施行实测实量的工程，检测指标的检测方法和允许偏差应按业主要求与集团公司中较严格的一方执行。3．地方标准对手册中相关指标有要求的，按地方标准与集团公司中较严格的一方执行4．分公司和项目部检测的构件需具有代表性。5．每次检测的检测区不应重复，相邻两次的检测区应具有一定的连续性。6．现场实测的部位需进行明显标识，标明检测部位、检测指标、检测数据、检测人员、检测日期等，实测数据需填报实测记录—1—表。第二条检测顺序与取样原则1．结构实体混凝土回弹强度单独检测，取样按地下结构、地上结构划分，选取有代表性的部位；2．结构实体钢筋保护层厚度、纵向受力钢筋间距两个检测项目可同时检测，其他现浇混凝土结构工程各检测项目可的同时检测，砌筑结构工程各检测项目可同时检测，抹灰工程各检测项目可同时检测，以上各检测指标取样原则为：公建：按楼层、区段划分，选取有代表性的部位；住宅：按楼层、户数划分，选取有代表性的部位；3．外墙面砖粘结强度单独检测，取样按楼栋、外立面划分，选取有代表性的部位。4．后锚固件拉拔承载力单独检测，取样按后锚固件的类型和所在区域划分，选取有代表性的部位。5．合格率=合格点数（构件数）/检测点数（构件数）×100%超差率=偏差大于1.5倍允许偏差的点数/检测点数×100%—2—检测指标中，结构实体钢筋保护层厚度、砌体结构各项指标、抹灰工程各项指标，需统计超差率。6．数据记录按各检测指标对应表格记录，并分别汇总到集团公司、分公司、项目部的汇总表，三种汇总表分别为：A1-实测实量合格率汇总表A2-分公司实测实量合格率汇总表A3-分公司项目部实测实量合格率汇总表7．实测实量指标一览表序分部分检测指标允许偏差（mm）检测工具号项工程1混凝土2结构3.1回弹强度3.2保护层厚度梁、柱：+10，-7板、墙：+8，-5回弹仪、碳化深度测量仪钢筋探测仪—3—33.3钢筋间±10距钢筋探测仪43.4截面尺+10，-5寸钢卷尺53.5墙面平8整度2m靠尺和楔形塞尺63.6墙柱垂层高≤6m为102m垂直检测尺直度层高＞6m为12经纬仪、钢卷尺激光扫平仪、钢卷尺+10，-53.9板厚仪楼板厚度检测73.7轴线位8置83.8顶板水15平度9103.10层高±10激光测距仪—4—113.11外观质量缺陷观察124.1墙面平清水墙5mm，混2m靠尺和楔形整度水墙8mm5mm（填充墙层高＞3m时为直度10mm）钢卷尺塞尺2m垂直检测尺134.2墙面垂14砌体结构154.3轴线位10mm移4.4门窗洞±10mm口高宽钢卷尺或激光测距仪拉拔仪164.5后锚固件抗拔17抹灰工程5.1墙面平4mm整度2m靠尺和楔形塞尺—5—185.2墙面垂4mm直度2m垂直检测尺195.3阴阳角4mm方正直角检测尺205.4净高±20mm钢卷尺、激光测距仪215.5门窗洞±10mm口高宽钢卷尺或激光测距仪钢卷尺、激光测距仪225.6开间进4mm深235.7地面平整度基层5mm；地砖2mm；石材1mm；木地板2mm2m靠尺、楔形塞尺观察及空鼓锤245.8空鼓裂缝255.9外墙砖饰面砖粘结强—6—粘结强度265.10外保温粘结强度度检测仪饰面砖粘结强度检测仪8．实测前，根据施工进度，随机选取2个已达到同条件养护龄期的楼层作为实体检测的实测层。9．根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间柱、砼剪力墙。当实测混凝土强度时每层要选取10个实测区，2个实测层累计20个实测区；当实测钢筋间距、钢筋保护层时每层选取5个实测区，2个实测层累计10个实测区。第三条混凝土强度1.指标说明：反映构件混凝土强度与设计值的偏差。构件混凝土强度推定值≥设计强度。2.测量工具：回弹仪、碳化深度测量仪。3.测量方法和数据记录（1）随机选择一面剪力墙、梁或者砼柱作为一个实测区，累—7—计实测实量20个测区。（2）剪力墙：在剪力墙高500mm和1500mm处各选择5个实测分区，实测分区中心点据墙边距离500mm,且每两个分区之间间距不大于2000mm。（2）梁：在梁的两个侧面，沿梁中线在梁两端500mm范围各取一个测量分区，其余3个分区沿梁中线均匀分布，每两个分区之间间距不大于2000mm...
