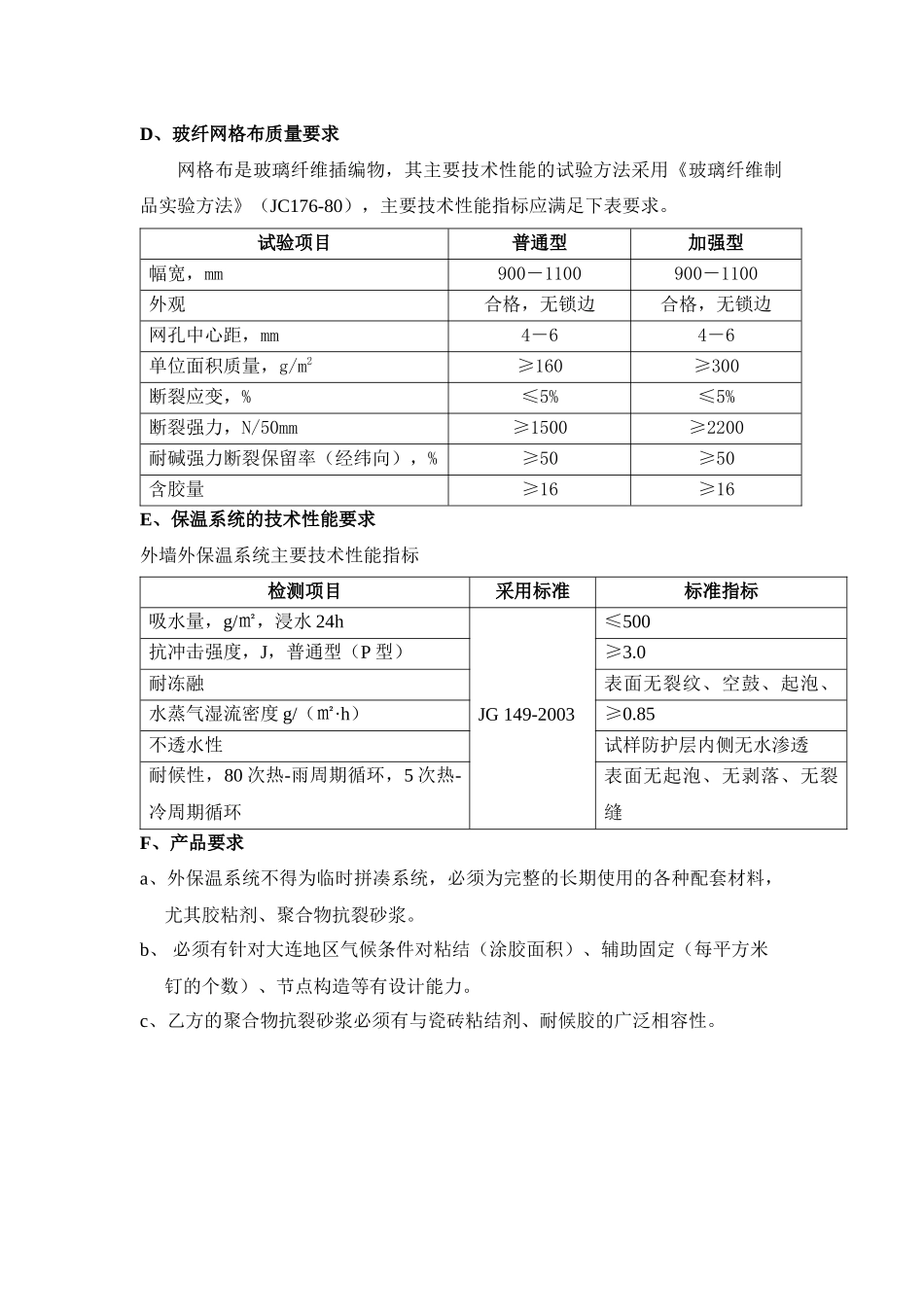

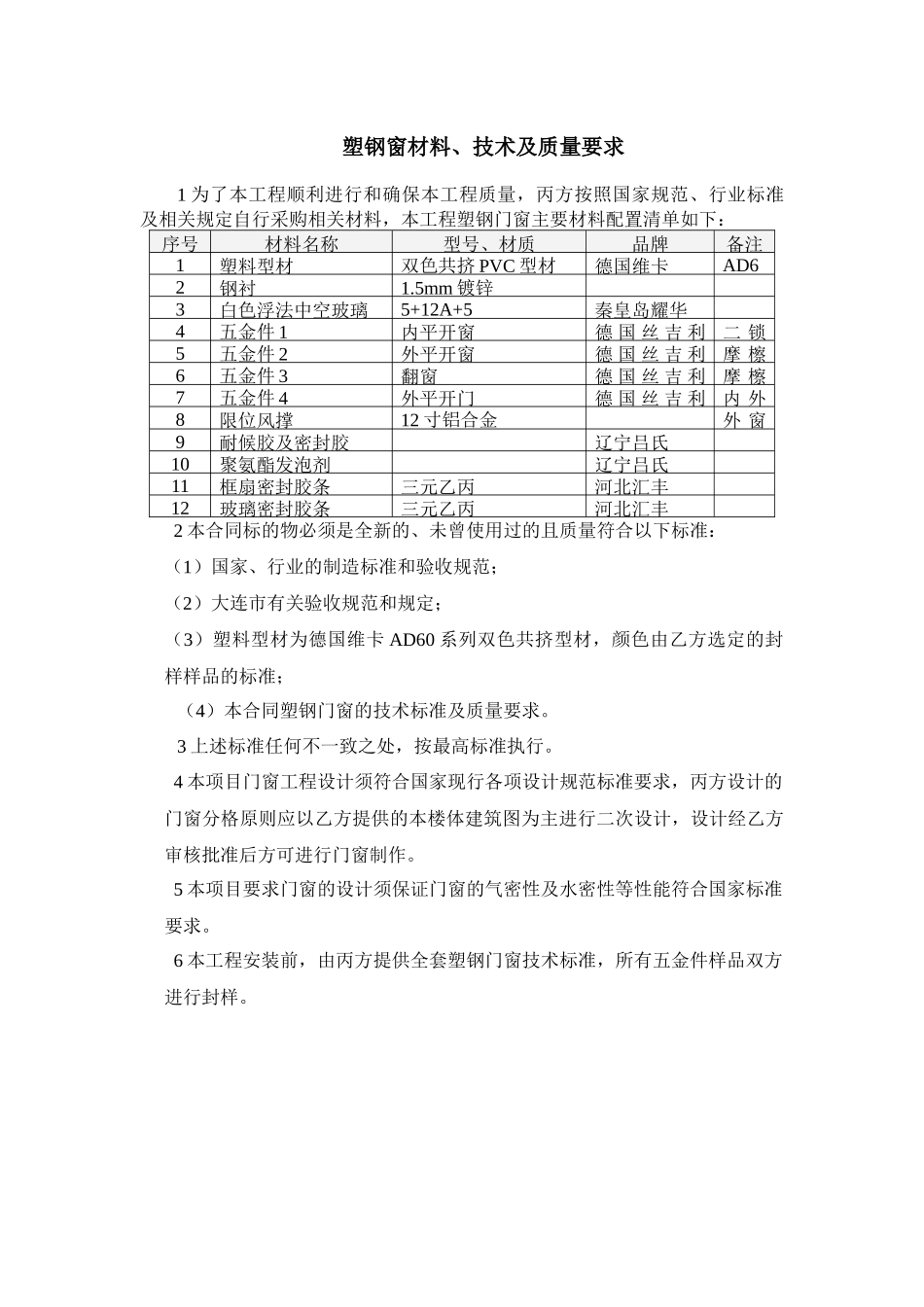

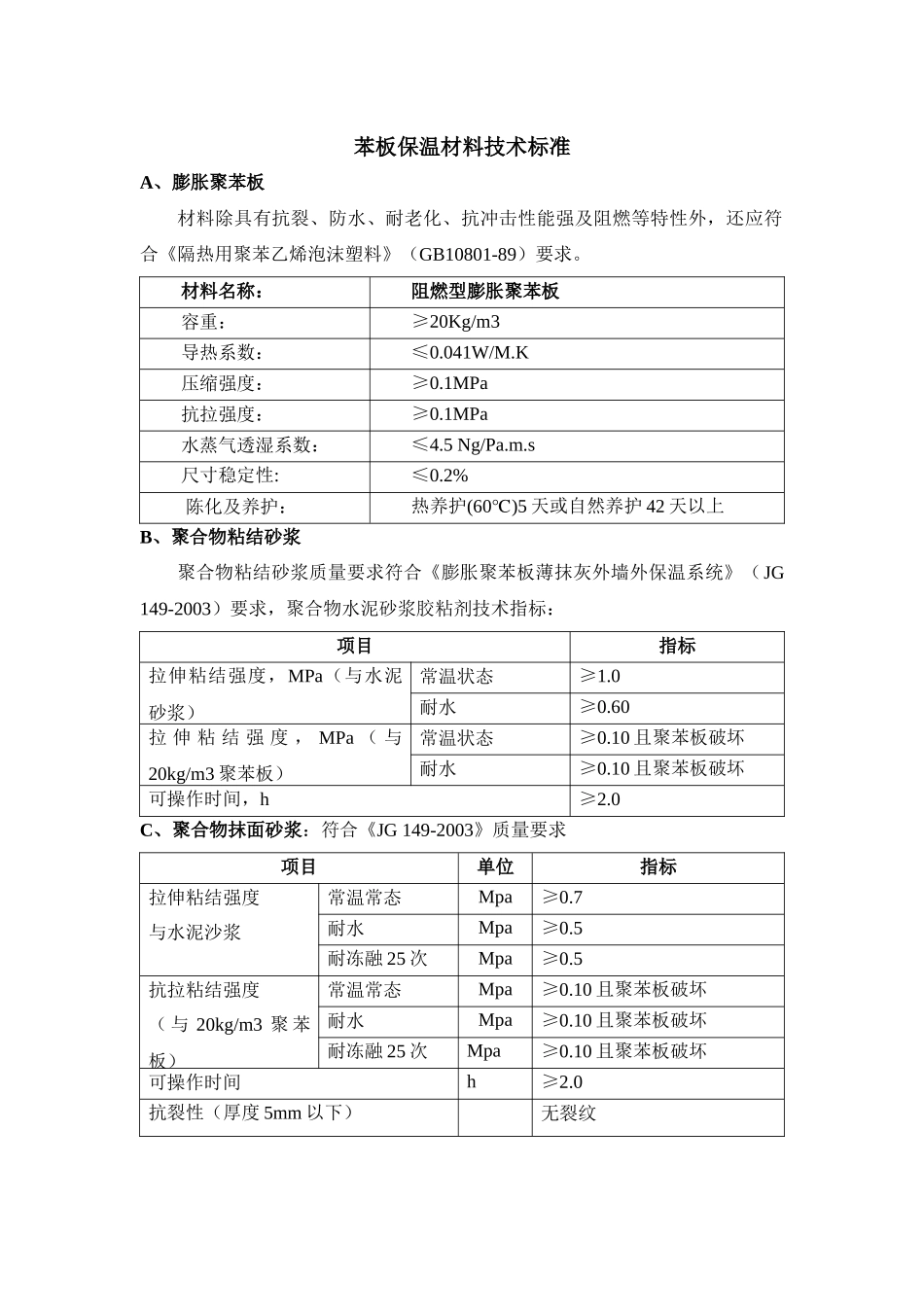

苯板保温材料技术标准A、膨胀聚苯板材料除具有抗裂、防水、耐老化、抗冲击性能强及阻燃等特性外，还应符合《隔热用聚苯乙烯泡沫塑料》（GB10801-89）要求。材料名称：阻燃型膨胀聚苯板容重：≥20Kg/m3导热系数：≤0.041W/M.K压缩强度：≥0.1MPa抗拉强度：≥0.1MPa水蒸气透湿系数：≤4.5Ng/Pa.m.s尺寸稳定性:≤0.2%陈化及养护：热养护(60)5℃天或自然养护42天以上B、聚合物粘结砂浆聚合物粘结砂浆质量要求符合《膨胀聚苯板薄抹灰外墙外保温系统》（JG149-2003）要求，聚合物水泥砂浆胶粘剂技术指标：项目指标拉伸粘结强度，MPa（与水泥砂浆）常温状态≥1.0耐水≥0.60拉伸粘结强度，MPa（与20kg/m3聚苯板）常温状态≥0.10且聚苯板破坏耐水≥0.10且聚苯板破坏可操作时间，h≥2.0C、聚合物抹面砂浆：符合《JG149-2003》质量要求项目单位指标拉伸粘结强度与水泥沙浆常温常态Mpa≥0.7耐水Mpa≥0.5耐冻融25次Mpa≥0.5抗拉粘结强度（与20kg/m3聚苯板）常温常态Mpa≥0.10且聚苯板破坏耐水Mpa≥0.10且聚苯板破坏耐冻融25次Mpa≥0.10且聚苯板破坏可操作时间h≥2.0抗裂性（厚度5mm以下）无裂纹D、玻纤网格布质量要求网格布是玻璃纤维插编物，其主要技术性能的试验方法采用《玻璃纤维制品实验方法》（JC176-80），主要技术性能指标应满足下表要求。试验项目普通型加强型幅宽，mm900－1100900－1100外观合格，无锁边合格，无锁边网孔中心距，mm4－64－6单位面积质量，g/m2≥160≥300断裂应变，%≤5%≤5%断裂强力，N/50mm≥1500≥2200耐碱强力断裂保留率（经纬向），%≥50≥50含胶量≥16≥16E、保温系统的技术性能要求外墙外保温系统主要技术性能指标检测项目采用标准标准指标吸水量，g/㎡，浸水24hJG149-2003≤500抗冲击强度，J，普通型（P型）≥3.0耐冻融表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度g/（㎡·h）≥0.85不透水性试样防护层内侧无水渗透耐候性，80次热-雨周期循环，5次热-冷周期循环表面无起泡、无剥落、无裂缝F、产品要求a、外保温系统不得为临时拼凑系统，必须为完整的长期使用的各种配套材料，尤其胶粘剂、聚合物抗裂砂浆。b、必须有针对大连地区气候条件对粘结（涂胶面积）、辅助固定（每平方米钉的个数）、节点构造等有设计能力。c、乙方的聚合物抗裂砂浆必须有与瓷砖粘结剂、耐候胶的广泛相容性。塑钢窗材料、技术及质量要求1为了本工程顺利进行和确保本工程质量，丙方按照国家规范、行业标准及相关规定自行采购相关材料，本工程塑钢门窗主要材料配置清单如下：序号材料名称型号、材质品牌备注1塑料型材双色共挤PVC型材德国维卡AD62钢衬1.5mm镀锌3白色浮法中空玻璃5+12A+5秦皇岛耀华4五金件1内平开窗德国丝吉利二锁5五金件2外平开窗德国丝吉利摩檫6五金件3翻窗德国丝吉利摩檫7五金件4外平开门德国丝吉利内外8限位风撑12寸铝合金外窗9耐候胶及密封胶辽宁吕氏10聚氨酯发泡剂辽宁吕氏11框扇密封胶条三元乙丙河北汇丰12玻璃密封胶条三元乙丙河北汇丰2本合同标的物必须是全新的、未曾使用过的且质量符合以下标准：（1）国家、行业的制造标准和验收规范；（2）大连市有关验收规范和规定；（3）塑料型材为德国维卡AD60系列双色共挤型材，颜色由乙方选定的封样样品的标准；（4）本合同塑钢门窗的技术标准及质量要求。3上述标准任何不一致之处，按最高标准执行。4本项目门窗工程设计须符合国家现行各项设计规范标准要求，丙方设计的门窗分格原则应以乙方提供的本楼体建筑图为主进行二次设计，设计经乙方审核批准后方可进行门窗制作。5本项目要求门窗的设计须保证门窗的气密性及水密性等性能符合国家标准要求。6本工程安装前，由丙方提供全套塑钢门窗技术标准，所有五金件样品双方进行封样。栏杆材料标准及工艺要求附件21、材料标准：1.1、钢材选用国标碳素钢Q195，产品质量应符合相应的国家规范，并需提供出厂合格证和检验报告。1.2、所用构件钢材（含埋件）的壁厚及截面尺寸应符合设计要求，并须进行冷镀锌处理，锌层厚度不小于25um。1.3、锻杆和锻球为联体，没有焊口，锻化花材料要求敦厚，锻箍连接紧密，弧线线条流畅自然。2、油漆说明：2.1、油漆光泽：哑光。2.2、底漆：氟碳...
