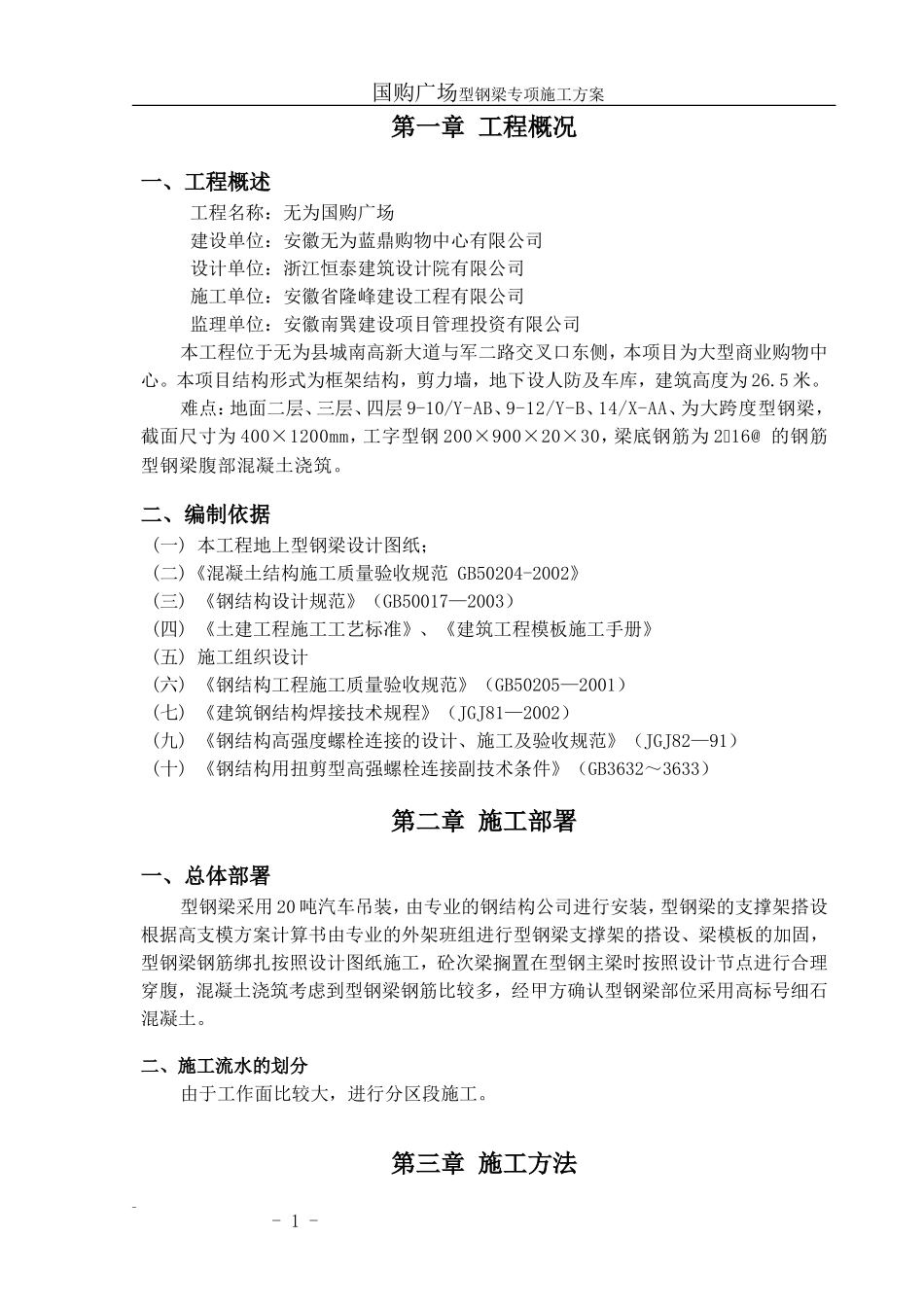

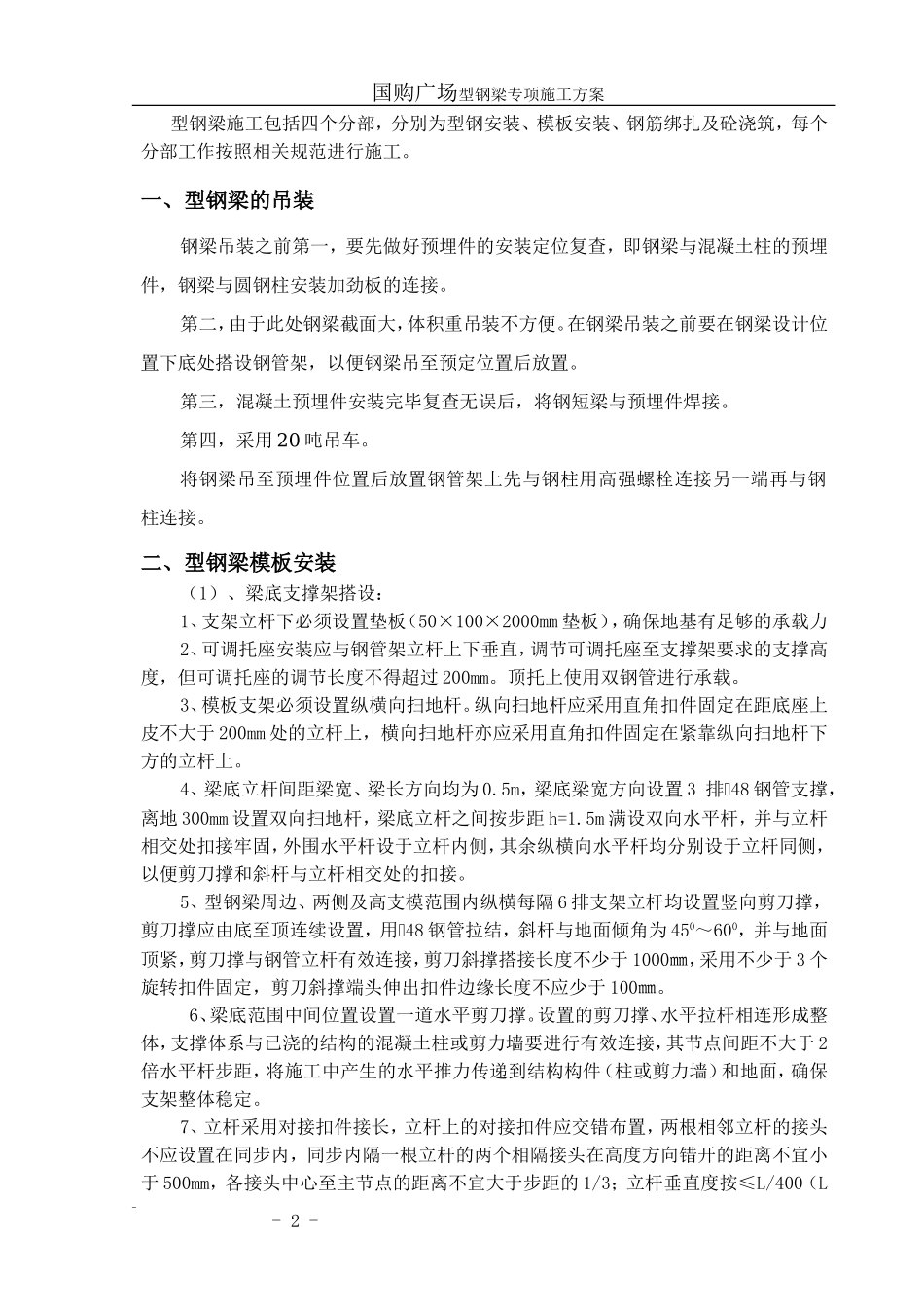

国购广场型钢梁专项施工方案第一章工程概况一、工程概述工程名称：无为国购广场建设单位：安徽无为蓝鼎购物中心有限公司设计单位：浙江恒泰建筑设计院有限公司施工单位：安徽省隆峰建设工程有限公司监理单位：安徽南巽建设项目管理投资有限公司本工程位于无为县城南高新大道与军二路交叉口东侧，本项目为大型商业购物中心。本项目结构形式为框架结构，剪力墙，地下设人防及车库，建筑高度为26.5米。难点：地面二层、三层、四层9-10/Y-AB、9-12/Y-B、14/X-AA、为大跨度型钢梁，截面尺寸为400×1200mm，工字型钢200×900×20×30，梁底钢筋为216@的钢筋型钢梁腹部混凝土浇筑。二、编制依据(一)本工程地上型钢梁设计图纸；(二)《混凝土结构施工质量验收规范GB50204-2002》(三)《钢结构设计规范》（GB50017—2003）(四)《土建工程施工工艺标准》、《建筑工程模板施工手册》(五)施工组织设计(六)《钢结构工程施工质量验收规范》（GB50205—2001）(七)《建筑钢结构焊接技术规程》（JGJ81—2002）(九)《钢结构高强度螺栓连接的设计、施工及验收规范》（JGJ82—91）(十)《钢结构用扭剪型高强螺栓连接副技术条件》（GB3632～3633）第二章施工部署一、总体部署型钢梁采用20吨汽车吊装，由专业的钢结构公司进行安装，型钢梁的支撑架搭设根据高支模方案计算书由专业的外架班组进行型钢梁支撑架的搭设、梁模板的加固，型钢梁钢筋绑扎按照设计图纸施工，砼次梁搁置在型钢主梁时按照设计节点进行合理穿腹，混凝土浇筑考虑到型钢梁钢筋比较多，经甲方确认型钢梁部位采用高标号细石混凝土。二、施工流水的划分由于工作面比较大，进行分区段施工。第三章施工方法-1-国购广场型钢梁专项施工方案型钢梁施工包括四个分部，分别为型钢安装、模板安装、钢筋绑扎及砼浇筑，每个分部工作按照相关规范进行施工。一、型钢梁的吊装钢梁吊装之前第一，要先做好预埋件的安装定位复查，即钢梁与混凝土柱的预埋件，钢梁与圆钢柱安装加劲板的连接。第二，由于此处钢梁截面大，体积重吊装不方便。在钢梁吊装之前要在钢梁设计位置下底处搭设钢管架，以便钢梁吊至预定位置后放置。第三，混凝土预埋件安装完毕复查无误后，将钢短梁与预埋件焊接。第四，采用20吨吊车。将钢梁吊至预埋件位置后放置钢管架上先与钢柱用高强螺栓连接另一端再与钢柱连接。二、型钢梁模板安装（1）、梁底支撑架搭设：1、支架立杆下必须设置垫板（50×100×2000mm垫板），确保地基有足够的承载力2、可调托座安装应与钢管架立杆上下垂直，调节可调托座至支撑架要求的支撑高度，但可调托座的调节长度不得超过200mm。顶托上使用双钢管进行承载。3、模板支架必须设置纵横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。4、梁底立杆间距梁宽、梁长方向均为0.5m，梁底梁宽方向设置3排48钢管支撑，离地300mm设置双向扫地杆，梁底立杆之间按步距h=1.5m满设双向水平杆，并与立杆相交处扣接牢固，外围水平杆设于立杆内侧，其余纵横向水平杆均分别设于立杆同侧，以便剪刀撑和斜杆与立杆相交处的扣接。5、型钢梁周边、两侧及高支模范围内纵横每隔6排支架立杆均设置竖向剪刀撑，剪刀撑应由底至顶连续设置，用48钢管拉结，斜杆与地面倾角为450～600，并与地面顶紧，剪刀撑与钢管立杆有效连接，剪刀斜撑搭接长度不少于1000㎜，采用不少于3个旋转扣件固定，剪刀斜撑端头伸出扣件边缘长度不应少于100㎜。6、梁底范围中间位置设置一道水平剪刀撑。设置的剪刀撑、水平拉杆相连形成整体，支撑体系与已浇的结构的混凝土柱或剪力墙要进行有效连接，其节点间距不大于2倍水平杆步距，将施工中产生的水平推力传递到结构构件（柱或剪力墙）和地面，确保支架整体稳定。7、立杆采用对接扣件接长，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3；立杆垂直度按≤L/400（L-2-国购广场型钢梁专项施工方案为整架高度）。8、各扣件螺栓均采用测...
