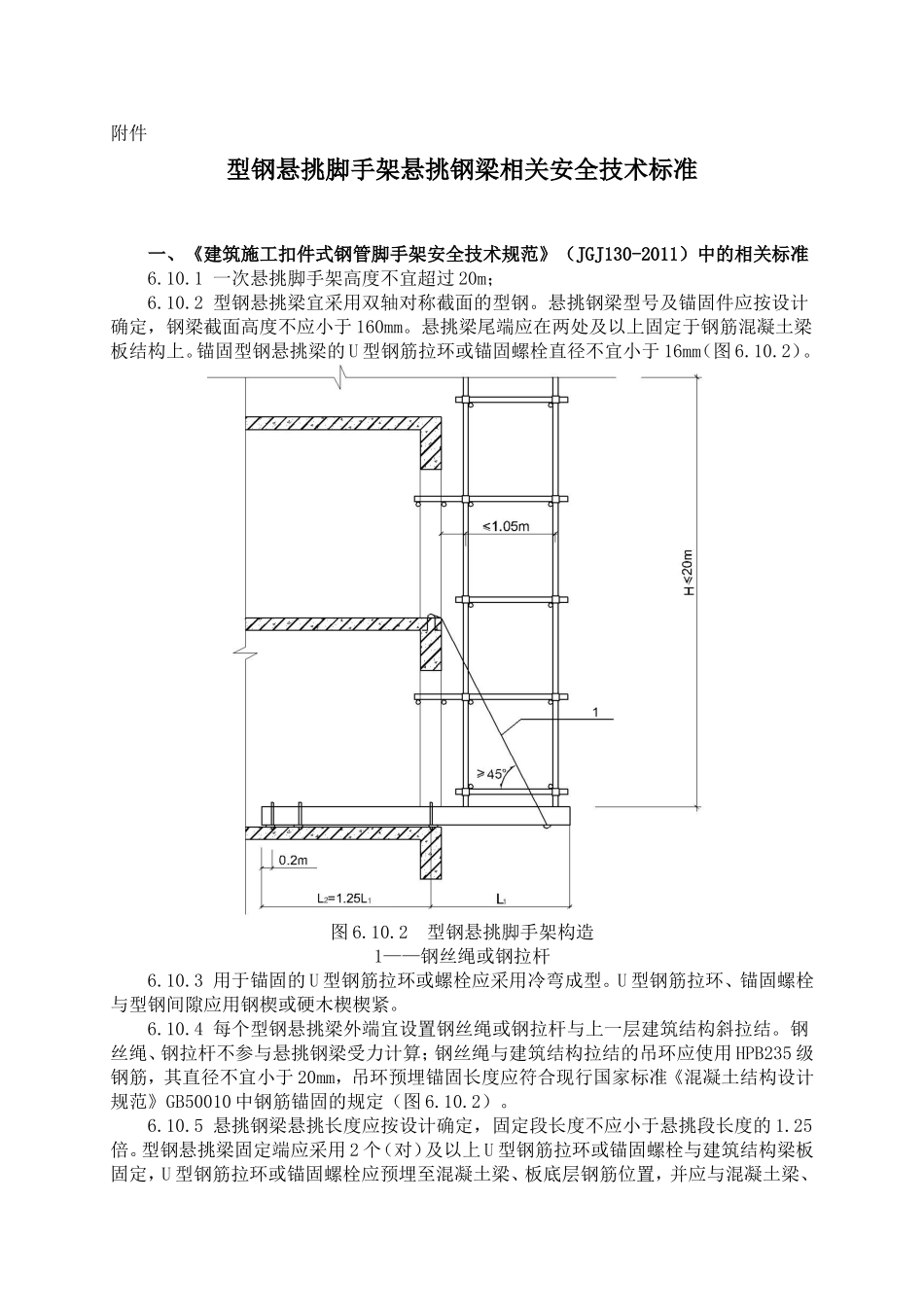

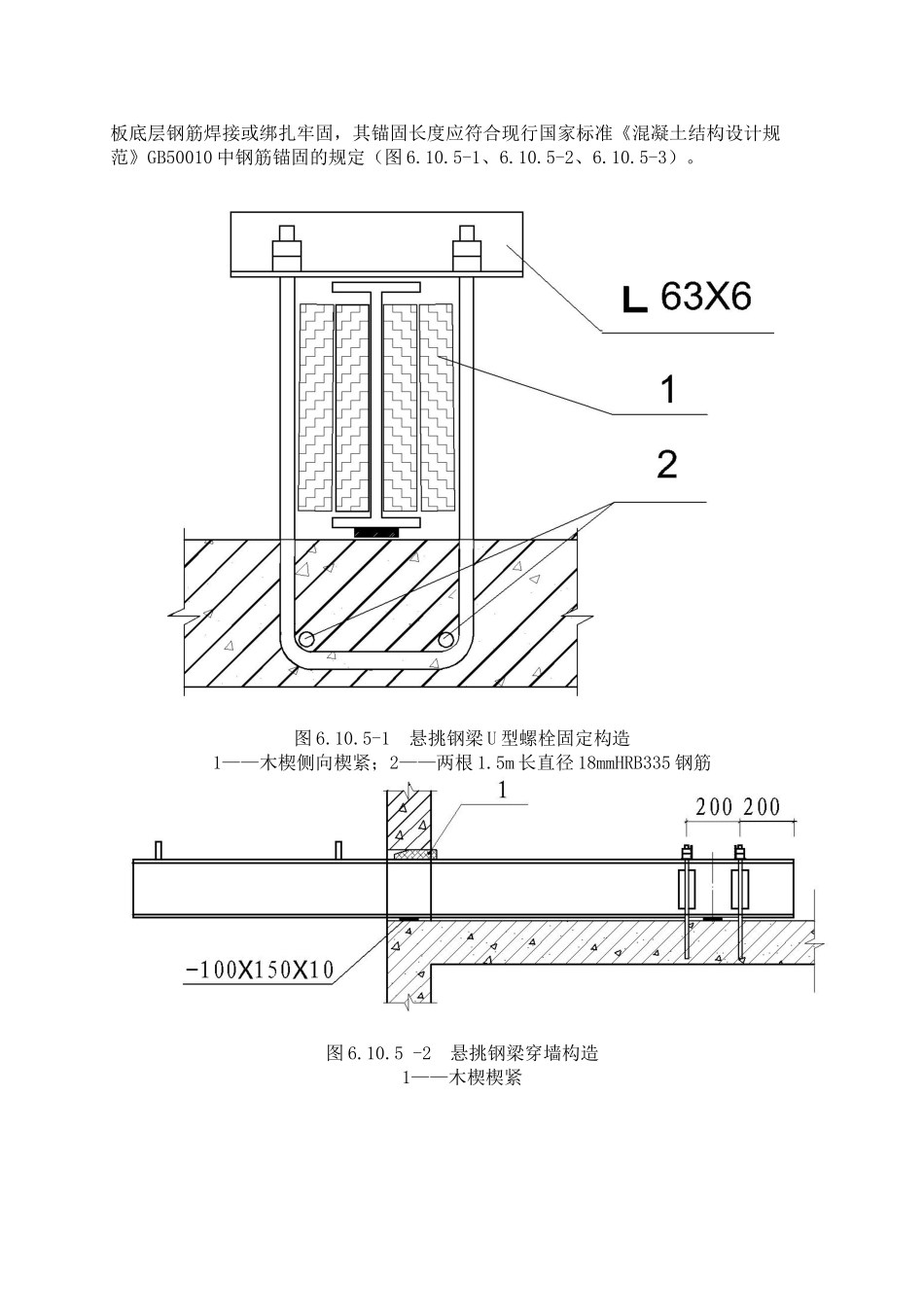

附件型钢悬挑脚手架悬挑钢梁相关安全技术标准一、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）中的相关标准6.10.1一次悬挑脚手架高度不宜超过20m；6.10.2型钢悬挑梁宜采用双轴对称截面的型钢。悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm（图6.10.2）。图6.10.2型钢悬挑脚手架构造1——钢丝绳或钢拉杆6.10.3用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。6.10.4每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20mm，吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定（图6.10.2）。6.10.5悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25倍。型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定（图6.10.5-1、6.10.5-2、6.10.5-3）。图6.10.5-1悬挑钢梁U型螺栓固定构造1——木楔侧向楔紧；2——两根1.5m长直径18mmHRB335钢筋图6.10.5-2悬挑钢梁穿墙构造1——木楔楔紧图6.10.5-3悬挑钢梁楼面构造6.10.2～6.10.5条文解释：双轴对称截面型钢宜使用工字钢，工字钢结构性能可靠双轴对称截面，受力稳定性好，较其他型钢选购、设计、施工方便。悬挑钢梁前端应采用吊拉卸荷，吊拉卸荷的吊拉构件有刚性的，也有柔性的，如果使用钢丝绳，其直径不应小于14mm，使用预埋吊环其直径不宜小于20mm（或计算确定），预埋吊环应使用HPB235级钢筋制作。钢丝绳卡不得少于3个。悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。大悬挑另行专门设计及论证。在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。6.10.6当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm×63mm×6mm。二、集团公司《施工现场标准化图册》中的相关要求（一）钢梁截面尺寸应经设计计算确定，不小于16号工字钢。（二）脚手架钢管表面涂刷黄色油漆，剪刀撑和警示带表面涂刷红白警示漆，脚手架内侧满挂绿色密目安全网，安全网封闭严密，张紧、无破损，颜色新亮。（三）脚手架架体及悬挑梁固定符合规范要求，架体底层应采用硬质防护封闭，每隔3层或10m设置一道200mm高警示带，固定于立杆外侧，横杆露出架体外立面长度为100～500mm。（四）工字钢涂刷红白警示漆。（五）当防护高度超过100m时，宜每隔10m设置黄色密目安全网警示带，横杆露出架体外立面长度为100～150mm。悬挑脚手架剖面示意图悬挑梁固定及防护示意图悬挑脚手架效果图三、《建设工程施工现场安全防护、场容卫生及消防保卫标准》（DB11/945-2012）中的相关标准2.4.23承重或上人的悬挑脚手架，其悬挑梁应采用双轴对称截面的型钢，钢梁截面高度不应小于160mm（强制性条文）。四、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）中的相关要求《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）附件二：《超过一定规模的危险性较大的分部分项工程范围》中规定：包括架体高度20m及以上悬挑式脚手架工程，需组织专家论证。
