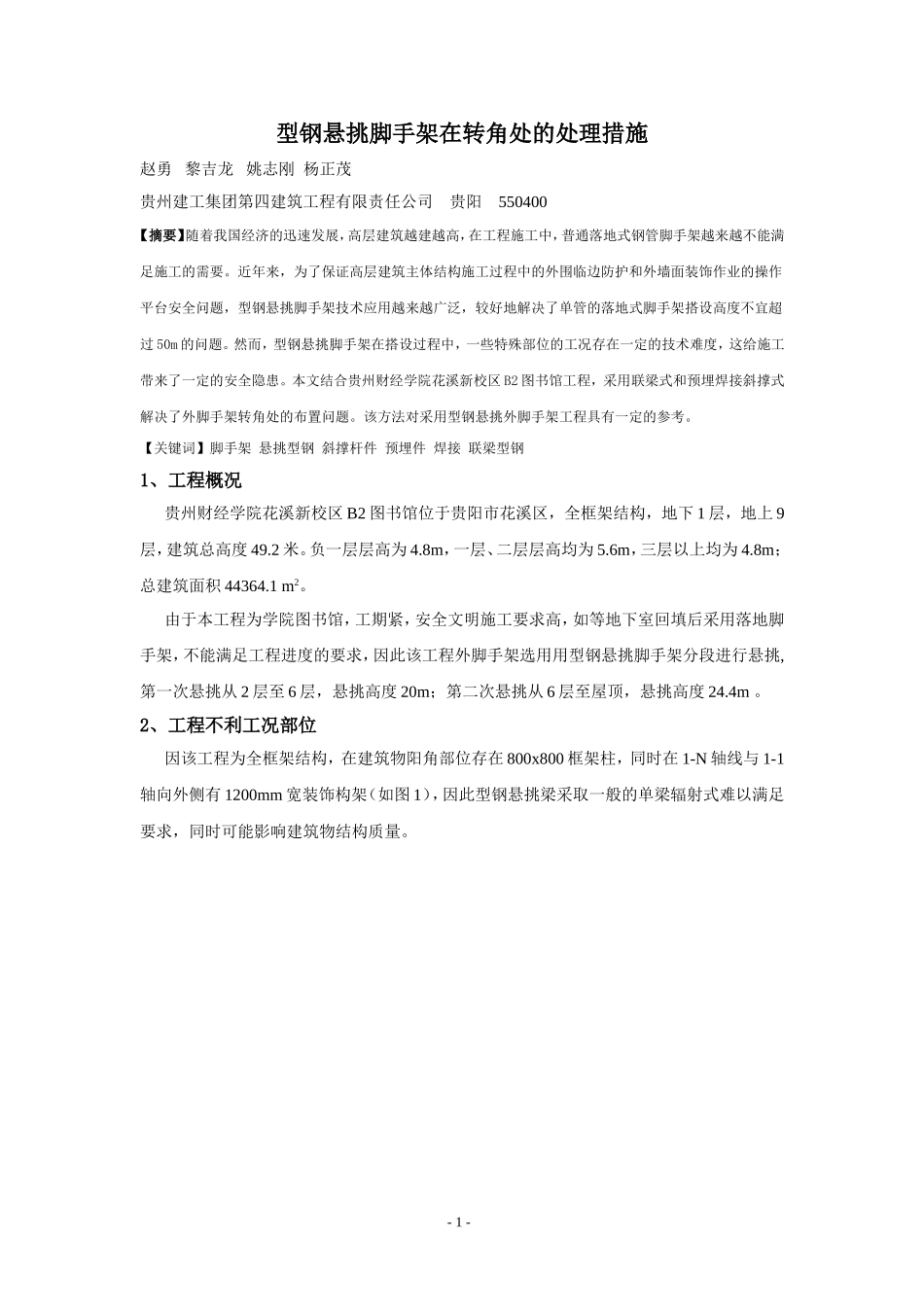

型钢悬挑脚手架在转角处的处理措施赵勇黎吉龙姚志刚杨正茂贵州建工集团第四建筑工程有限责任公司贵阳550400【摘要】随着我国经济的迅速发展，高层建筑越建越高，在工程施工中，普通落地式钢管脚手架越来越不能满足施工的需要。近年来，为了保证高层建筑主体结构施工过程中的外围临边防护和外墙面装饰作业的操作平台安全问题，型钢悬挑脚手架技术应用越来越广泛，较好地解决了单管的落地式脚手架搭设高度不宜超过50m的问题。然而，型钢悬挑脚手架在搭设过程中，一些特殊部位的工况存在一定的技术难度，这给施工带来了一定的安全隐患。本文结合贵州财经学院花溪新校区B2图书馆工程，采用联梁式和预埋焊接斜撑式解决了外脚手架转角处的布置问题。该方法对采用型钢悬挑外脚手架工程具有一定的参考。【关键词】脚手架悬挑型钢斜撑杆件预埋件焊接联梁型钢1、工程概况贵州财经学院花溪新校区B2图书馆位于贵阳市花溪区，全框架结构，地下1层，地上9层，建筑总高度49.2米。负一层层高为4.8m，一层、二层层高均为5.6m，三层以上均为4.8m；总建筑面积44364.1m2。由于本工程为学院图书馆，工期紧，安全文明施工要求高，如等地下室回填后采用落地脚手架，不能满足工程进度的要求，因此该工程外脚手架选用用型钢悬挑脚手架分段进行悬挑,第一次悬挑从2层至6层，悬挑高度20m；第二次悬挑从6层至屋顶，悬挑高度24.4m。2、工程不利工况部位因该工程为全框架结构，在建筑物阳角部位存在800x800框架柱，同时在1-N轴线与1-1轴向外侧有1200mm宽装饰构架（如图1），因此型钢悬挑梁采取一般的单梁辐射式难以满足要求，同时可能影响建筑物结构质量。-1-上空上下上图1建筑平面图3、不利工况部位方案设计考虑到建筑物阳角存在框架柱以及钢结构玻璃幕墙的安装，为了保证工程的进度及质量，在建筑物阳角部位作以下两种设计方案。（a）在1-11轴交1-N轴、在1-7/1轴交1-N轴、1-1轴交1-F轴与1-1轴交1-A阳角部位，采取联梁式（如图2）方案搭设，图中，悬挑型钢、、为18#工字钢，连梁型钢采用16#工字钢。在每根悬挑型钢的悬挑端设置一根ф16的钢丝绳作为保险装置，钢丝绳不作为受力计算。图2联梁式平面布置图-2-(b)在1-11轴交1-E轴与1-8轴交1-A轴阳角部位，采取预埋焊接斜撑式（如图3）方案搭设，图中预埋件采用L63角钢与4根ф16钢筋进行焊接连接，预埋于框架柱中。焊接型钢下部采用12#槽钢作为斜撑杆件。图3预埋焊接斜撑式平面布置图4、悬挑型钢的锚固设计4.1、图1中，悬挑型钢、锚固段设计2个U型锚固螺栓与建筑结构梁板固定（如图4），U型螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，并在U型螺栓内预埋2Ф18钢筋，长1.5m。其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定；型钢顶端采用100mmx150mmx100mm钢板加双螺帽进行锚固，型钢两侧采用木锲锲紧（如图5）。悬挑型钢预埋于框架柱中。图4悬挑型钢锚固图-3-图5U型螺栓锚固大样图4.2、图2中，悬挑型钢的锚固与预埋于框架柱内的角钢采用焊接，并在悬挑型钢下部采用12#槽钢作斜撑杆件，斜撑杆件与框架柱成45度角（如图6）。框架柱浇筑前，应先在拟定位置安装好预埋件，并与柱子箍筋进行点焊固定，防止砼浇筑过程中预埋件位移；预埋件大样如图7。进行悬挑型钢焊接时，应在角钢上的焊接位置弹线定位，悬挑型钢与角钢焊接位置，应割成90度V型锲口（斜撑型钢与悬挑型钢的焊接面应割成与悬挑型钢底面平行），利用临时支撑架调整悬挑型钢至定位线后，由专业电焊工人进行焊接操作，焊接应满足《建筑钢结构焊接技术规程》JGJ81要求。图6预埋焊接斜撑式剖面图-4-图7预埋件大样图5、安全验算5.1、联梁式的验算工字钢最大悬挑长度2060mm，外架内立杆距外墙550mm，悬挑型钢自结构梁边沿起锚固长度2600mm。悬挑钢梁上连梁型钢采用16#工字钢。根据工程实际情况，选择第二段进行结构安全验算，架体高度20m，离地高度51m，基本风压0.3KN/m2,风荷载体型系数为0.214，风压高度变化系数为1.74，连墙件布置为2步2跨。经计算，满足要求。5.2、预埋焊接斜撑式验算工字钢最大悬挑长度1620mm，外架内立杆距外墙620mm，悬挑...
