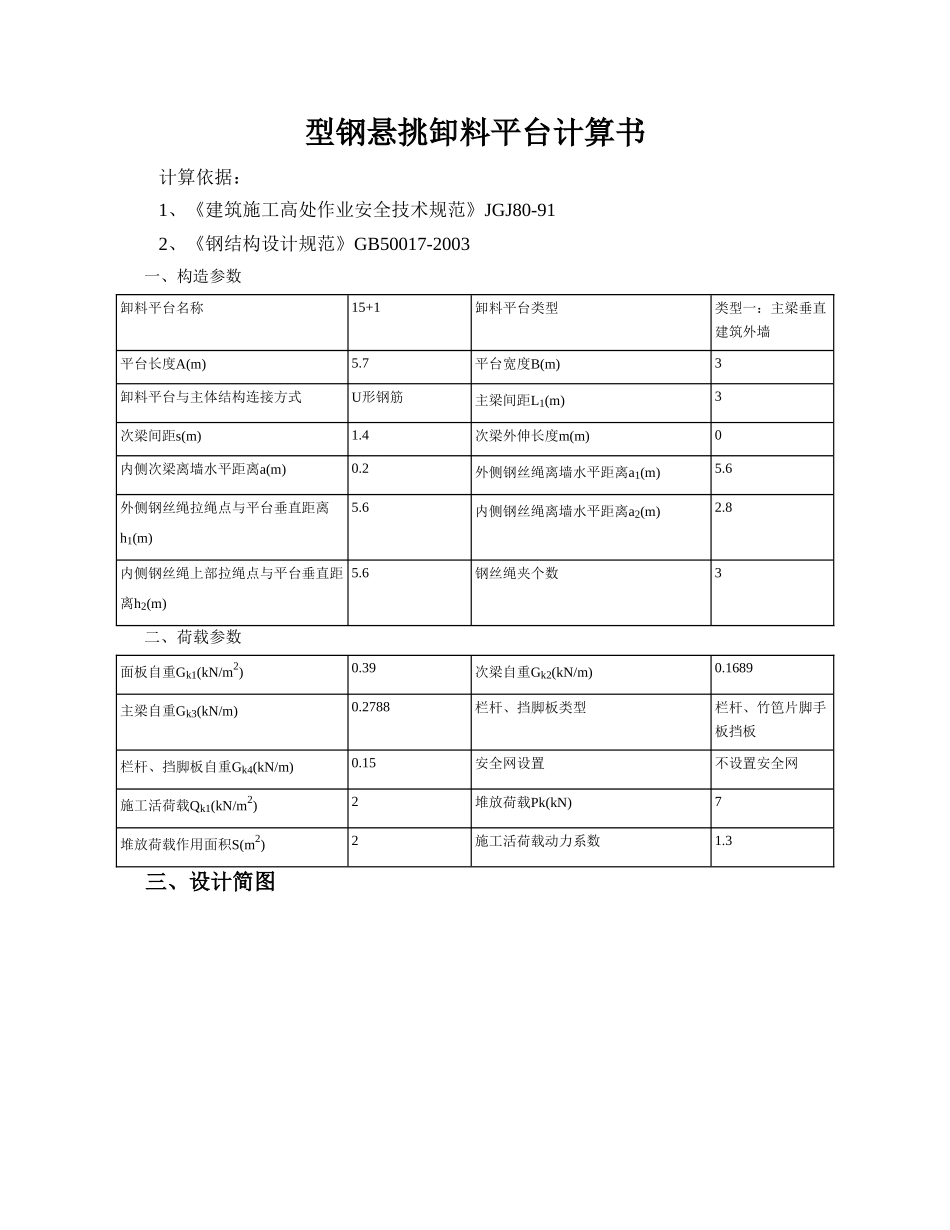

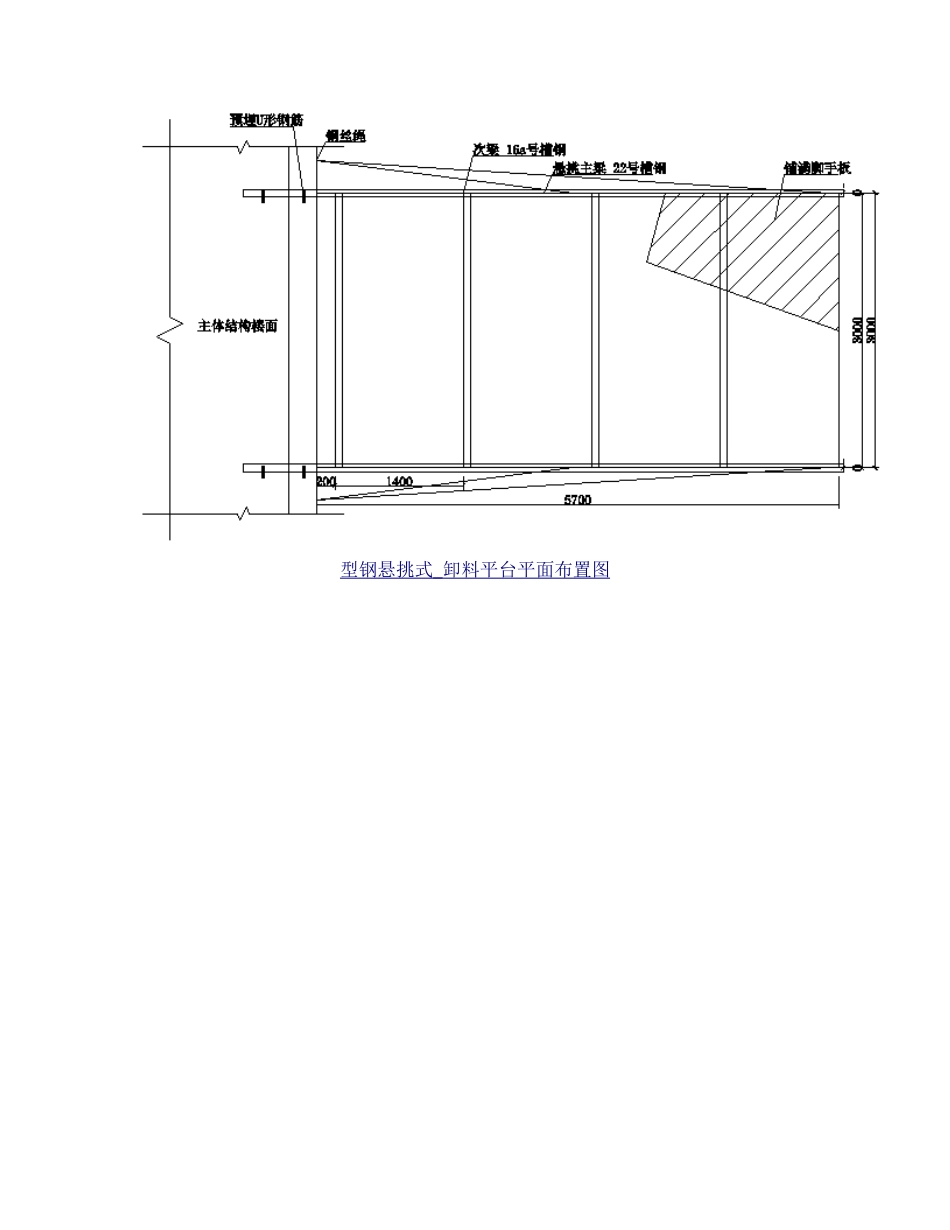

型钢悬挑卸料平台计算书计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-912、《钢结构设计规范》GB50017-2003一、构造参数卸料平台名称15+1卸料平台类型类型一：主梁垂直建筑外墙平台长度A(m)5.7平台宽度B(m)3卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)3次梁间距s(m)1.4次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.2外侧钢丝绳离墙水平距离a1(m)5.6外侧钢丝绳拉绳点与平台垂直距离h1(m)5.6内侧钢丝绳离墙水平距离a2(m)2.8内侧钢丝绳上部拉绳点与平台垂直距离h2(m)5.6钢丝绳夹个数3二、荷载参数面板自重Gk1(kN/m2)0.39次梁自重Gk2(kN/m)0.1689主梁自重Gk3(kN/m)0.2788栏杆、挡脚板类型栏杆、竹笆片脚手板挡板栏杆、挡脚板自重Gk4(kN/m)0.15安全网设置不设置安全网施工活荷载Qk1(kN/m2)2堆放荷载Pk(kN)7堆放荷载作用面积S(m2)2施工活荷载动力系数1.3三、设计简图型钢悬挑式_卸料平台平面布置图型钢悬挑式_卸料平台侧立面图节点一四、面板验算模板类型木脚手板模板厚度t(mm)5截面抵抗矩W(cm3)4.17抗弯强度设计值[f](N/mm2)15面板受力简图如下：计算简图(kN)取单位宽度1m进行验算q=1.2×Gk1×1+1.4×(1.3×QK1+Pk/S)×1=1.2×0.39×1+1.4×(1.3×2+7/2)×1=9.008kN/m抗弯验算：Mmax=0.100×q×s2=0.100×9.008×1.42=1.766kN·mσ=Mmax/W=1.766×106/(4.17×103)=423.398N/mm2≥[f]=15N/mm2面板强度不满足要求！建议采用抗弯强度更高材料的面板，或增加面板厚度，或减少卸料平台次梁间距，或控制施工荷载。！五、次梁验算次梁类型槽钢次梁型钢型号16a号槽钢截面惯性矩Ix(cm4)866.2截面抵抗矩Wx(cm3)108.3抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)206000次梁内力按以两侧主梁为支承点的简支梁计算：承载能力极限状态：q1=(1.2×Gk1+1.4×1.3×Qk1)×s+1.2×Gk2=(1.2×0.39+1.4×1.3×2)×1.4+1.2×0.1689=5.954kN/mp1=1.4×Pk=1.4×7=9.8kN正常使用极限状态：q2=(Gk1+Qk1)×s+Gk2=(0.39+2)×1.4+0.1689=3.515kN/mp2=Pk=7kN1、抗弯强度计算简图(kN)Mmax=q1(L12/8-m2/2)+p1×L1/4=5.954(32/8-02/2)+9.8×3/4=14.048kN.mσ=Mmax/(γxWX)=14.048×106/(1.05×108.3×103)=123.537N/mm2<[f]=205N/mm2次梁强度满足要求！2、挠度验算计算简图(kN)νmax=q2L14/(384EIx)(5-24(m/L1)2)+p2L13/(48EIx)=3.515×30004/(384×206000×866.2×104)×(5-24(0/3)2)+7×30003/(48×206000×866.2×104)=2.08mm<[ν]=L1/250=3000/250=12mm次梁挠度满足要求！3、支座反力计算承载能力极限状态：R1=q1×B/2=5.954×3/2=8.931kN正常使用极限状态：R2=q2×B/2=3.515×3/2=5.272kN六、主梁验算主梁类型槽钢主梁型钢型号22号槽钢截面面积A(cm2)36.24截面回转半径ix(cm)8.42截面惯性矩Ix(cm4)2571.4截面抵抗矩Wx(cm3)233.8抗弯强度设计值[f](N/mm2)205弹性模量E(N/mm2)206000根据《建筑施工高处高处作业安全技术规范》（JGJ80-91），主梁内力按照外侧钢丝绳吊点和建筑物上支承点为支座的悬臂简支梁计算（不考虑内侧钢丝绳支点作用）：承载能力极限状态：q1=1.2×(Gk3+Gk4)=1.2×(0.279+0.150)=0.515kN/mp1=1.4×Pk/2=1.4×7/2=4.9kNR1=8.931kN正常使用极限状态：q1=Gk3+Gk4=0.279+0.150=0.429kN/mp2=Pk/2=3.5kNR2=5.272kN1、强度验算计算简图(kN)弯矩图(kN·m)剪力图(kN)R左=21.171KNMmax=30.124kN·mN=R左/tanα=R左/(h1/a1)=21.171/(5.600/5.600)=21.171kNσ=Mmax/(γxWX)+N/A=30.124×106/(1.05×233.800×103)+21.171×103/36.24×102=128.552N/mm2<[f]=205.000N/mm2主梁强度满足要求！2、挠度验算计算简图(kN)变形图(kN·m)νmax=10.665mm<[ν]=a1/250=5600.00/250=22.400mm主梁挠度满足要求！3、支座反力计算剪力图(kN)R左=21.171KN七、钢丝绳验算钢丝绳型号6×37钢丝绳直径21.5钢丝绳的钢丝破断拉力Fg(kN)270抗拉强度为(N/mm2)1550不均匀系数α0.82安全系数K9花篮螺栓T外=R左/sinα=21.171/0.707=29.940kN[Fg]=aFg/K=0.820×270.000/9.000=24.600kN≤T外=29.940kN钢丝绳强度不满足要求！建议采用更高承载力的钢丝绳。八、拉环验算拉环直径d(mm)25抗拉强度(N/mm2)65节点二σ=T外/(2A)=29.940×103/[2×3.14×(25/2)2]=30.512N/mm2<[f]=65N/mm2拉环强度满足要求！九、焊缝验算钢丝绳下节点拉环焊缝厚度he(mm)8钢丝绳下节点拉环焊缝长度lw(mm)120节点三σf=T外/(he×lw)=29.940×103/(2×8.000×120.000)=15.594N/mm2
