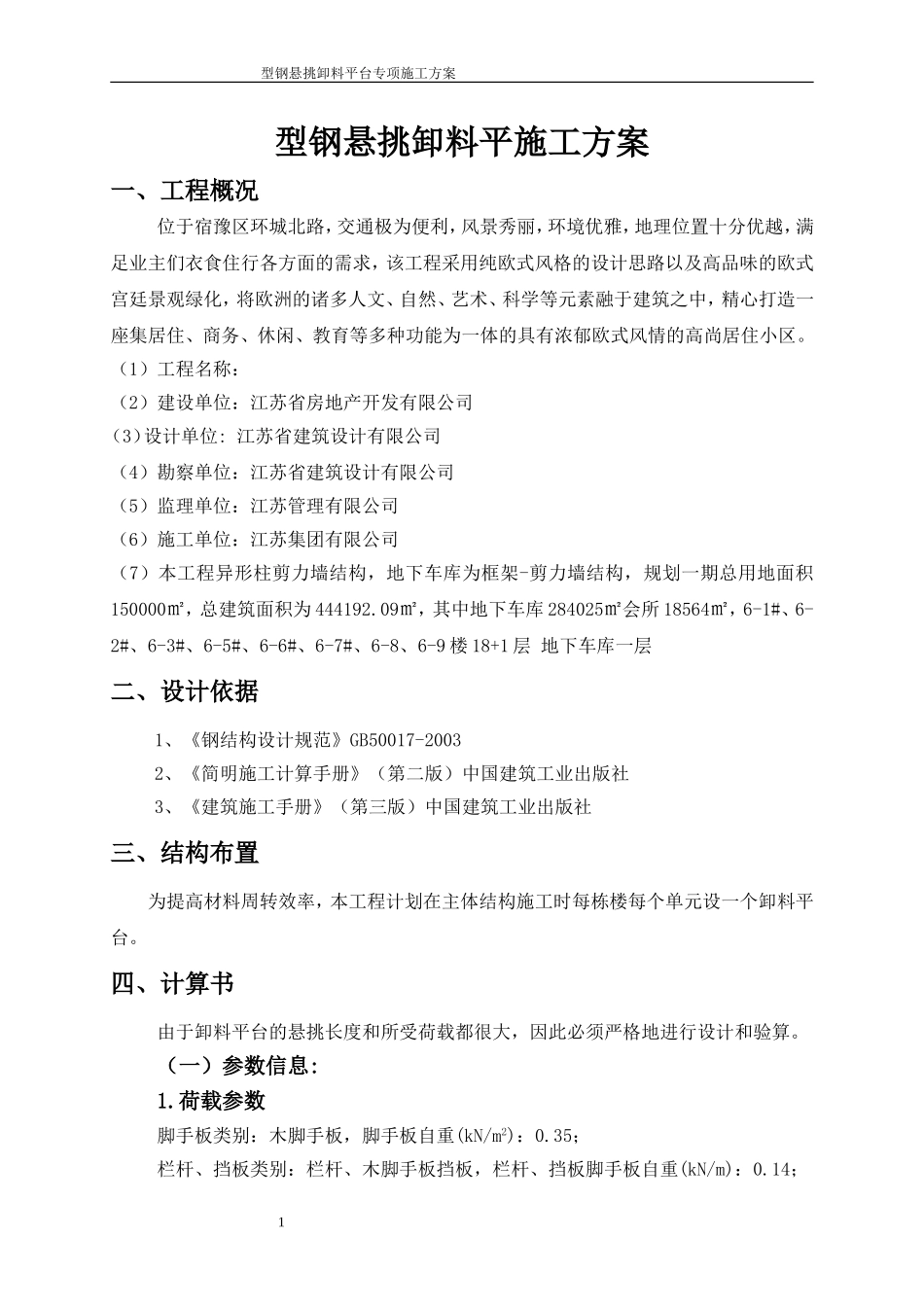

型钢悬挑卸料平台专项施工方案型钢悬挑卸料平施工方案一、工程概况位于宿豫区环城北路,交通极为便利,风景秀丽,环境优雅,地理位置十分优越,满足业主们衣食住行各方面的需求,该工程采用纯欧式风格的设计思路以及高品味的欧式宫廷景观绿化,将欧洲的诸多人文、自然、艺术、科学等元素融于建筑之中,精心打造一座集居住、商务、休闲、教育等多种功能为一体的具有浓郁欧式风情的高尚居住小区。(1)工程名称:(2)建设单位:江苏省房地产开发有限公司(3)设计单位:江苏省建筑设计有限公司(4)勘察单位:江苏省建筑设计有限公司(5)监理单位:江苏管理有限公司(6)施工单位:江苏集团有限公司(7)本工程异形柱剪力墙结构,地下车库为框架-剪力墙结构,规划一期总用地面积150000㎡,总建筑面积为444192.09㎡,其中地下车库284025㎡会所18564㎡,6-1#、6-2#、6-3#、6-5#、6-6#、6-7#、6-8、6-9楼18+1层地下车库一层二、设计依据1、《钢结构设计规范》GB50017-20032、《简明施工计算手册》(第二版)中国建筑工业出版社3、《建筑施工手册》(第三版)中国建筑工业出版社三、结构布置为提高材料周转效率,本工程计划在主体结构施工时每栋楼每个单元设一个卸料平台。四、计算书由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。(一)参数信息:1.荷载参数脚手板类别:木脚手板,脚手板自重(kN/m2):0.35;栏杆、挡板类别:栏杆、木脚手板挡板,栏杆、挡板脚手板自重(kN/m):0.14;1型钢悬挑卸料平台专项施工方案施工人员等活荷载(kN/m2):2.00,最大堆放材料荷载(kN):10.00。2.悬挑参数内侧钢绳与墙的距离(m):2.00,外侧钢绳与内侧钢绳之间的距离(m):1.20;上部拉绳点与悬挑梁墙支点的距离(m):2.80;钢丝绳安全系数K:6.00,悬挑梁与墙的接点按铰支计算;预埋件的直径(mm):20.00。只对外侧钢绳进行计算;内侧钢绳只是起到保险作用,不进行计算。3.水平支撑梁主梁材料类型及型号:16号槽钢槽口水平;次梁材料类型及型号:14a号槽钢槽口水平;次梁水平间距ld(m):0.50,建筑物与次梁的最大允许距离le(m):0.20。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m):3.50,水平钢梁(主梁)的锚固长度(m):2.00;平台计算宽度(m):2.80。(二)次梁的验算:次梁选择14a号槽钢槽口水平,间距0.5m,其截面特性为:面积A=18.51cm2;惯性距Ix=563.7cm4;转动惯量Wx=80.5cm3;回转半径ix=5.52cm;截面尺寸:b=58mm,h=140mm,t=9.5mm。1.荷载计算(1)脚手板的自重标准值:本例采用木脚手板,标准值为0.35kN/m2;Q1=0.35×0.50=0.18kN/m;(2)最大的材料器具堆放荷载为10.00kN,转化为线荷载:Q2=10.00/3.50/2.80×0.50=0.51kN/m;(3)槽钢自重荷载Q3=0.14kN/m;经计算得到静荷载设计值q=1.2×(Q1+Q2+Q3)=1.2×(0.18+0.51+0.14)=0.99kN;经计算得到活荷载设计值P=1.4×2.00×0.50×2.80=3.92kN。2.内力验算内力按照集中荷载P与均布荷载q作用下的简支梁计算,计算简图如下:2型钢悬挑卸料平台专项施工方案最大弯矩M的计算公式为:经计算得到,最大弯矩M=0.99×2.802/8+3.92×2.80/4=3.72kN.m。3.抗弯强度验算次梁应力:其中γx--截面塑性发展系数,取1.05;[f]--钢材的抗压强度设计值,[f]=205.00N/mm2;次梁槽钢的最大应力计算值σ=3.72×103/(1.05×80.50)=43.98N/mm2;次梁槽钢的最大应力计算值σ=43.978N/mm2小于次梁槽钢的抗压强度设计值[f]=205N/mm2,满足要求!4.整体稳定性验算其中,φb--均匀弯曲的受弯构件整体稳定系数,按照下式计算:经过计算得到φb=570×9.50×58.00×235/(2.80×140.00×235.0)=0.80;由于φb大于0.6,按照下面公式调整:得到φb=0.718;次梁槽钢的稳定性验算σ=3.72×103/(0.718×80.500)=64.31N/mm2;3型钢悬挑卸料平台专项施工方案次梁槽钢的稳定性验算σ=64.311N/mm2小于次梁槽钢的抗压强度设计值[f]=205N/mm2,满足要求!(三)主梁的验算:根据现场实际情况和一般做法,卸料平台的内钢绳作为安全储备不参与内力的计算。主梁选择16号槽钢槽口水平,其截面特性为:面积A=25.15cm2;惯性距Ix=934.5cm4;转动惯量Wx=116.8cm3;回转半径ix=6.1cm;截...
