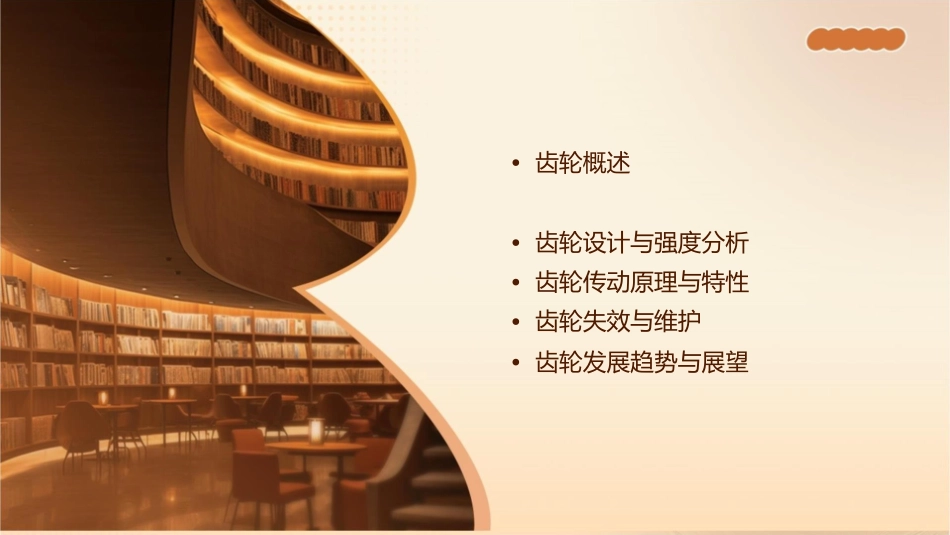

齿轮基础知识剖析课件THEFIRSTLESSONOFTHESCHOOLYEAR•齿轮概述•齿轮设计与强度分析•齿轮传动原理与特性•齿轮失效与维护•齿轮发展趋势与展望01齿轮概述齿轮定义总结词齿轮是一种机械传动装置，通过两个或多个齿轮之间的相互作用，实现动力的传递和变速。详细描述齿轮是一种重要的机械元件，通常由两个或多个相互咬合的齿轮组成。通过主动齿轮和从动齿轮之间的转动，实现动力的传递和变速。齿轮的转动原理基于齿廓之间的相互作用，从而实现扭矩和转速的传递。齿轮类型总结词根据不同的分类标准，齿轮可以分为多种类型，如直齿、斜齿、锥齿等。详细描述根据齿廓的形状，齿轮可以分为直齿和斜齿两大类。直齿齿轮的齿廓与中心线垂直，而斜齿齿轮的齿廓则与中心线呈一定的夹角。此外，根据齿轮的形状和应用，还可以分为锥齿、蜗轮蜗杆等类型。不同类型的齿轮具有不同的特点和应用范围。齿轮应用总结词详细描述齿轮广泛应用于各种机械传动系统，如汽车、飞机、机床等。齿轮作为一种重要的机械元件，广泛应用于各种机械传动系统。在汽车领域，齿轮用于发动机、变速器和传动系统中的变速和动力传递。在飞机领域，齿轮用于发动机和辅助动力装置的传动系统。此外，在机床、泵、压缩机等机械设备中，也广泛应用各种类型的齿轮来实现动力的传递和变速。01齿轮材料与制造齿轮材料010203钢铸铁非金属材料高碳钢、合金钢等，具有高强度和耐磨性，适用于工业应用。灰铸铁、球墨铸铁等，适用于轻载低速的齿轮。尼龙、聚甲醛等，适用于轻载、低速和温度较高的环境。齿轮制造工艺锻造法适用于中小批量生产，制造成本较铸造法高。适用于大批量生产，制造成本低。切削加工法适用于各种齿轮生产，但制造成本较高。齿轮热处理正火处理细化晶粒，提高材料机械性能。淬火处理提高材料硬度和耐磨性。回火处理消除淬火产生的内应力，提高韧性。01齿轮设计与强度分析齿轮设计参数模数压力角齿数螺旋角模数是齿轮设计和制造中的重要参数，它决定了齿轮的大小和强度。选择合适的模数可以确保齿轮的承载能力和使用寿命。压力角是指齿轮齿面与齿顶之间的夹角，它对齿轮的传动效率和受力分布有一定影响。通常，标准压力角为20°或14.5°。齿数是齿轮的基本参数之一，它决定了齿轮的传动比和结构尺寸。根据不同的应用需求，选择合适的齿数可以优化齿轮的传动性能。螺旋角是指齿轮螺旋线的倾斜角度，它对齿轮的传动平稳性和受力方向有一定影响。适当的螺旋角可以提高齿轮的承载能力和使用寿命。齿轮强度分析弯曲强度弯曲强度是指齿轮在承受载荷时抵抗弯曲变形的能力。在进行强度分析时，需要考虑齿轮的弯曲应力、模数和材料等因素，以确保齿轮在正常工作条件下不会发生弯曲疲劳断裂。接触强度接触强度是指齿轮在承受载荷时抵抗接触变形的能力。在进行强度分析时，需要考虑齿轮的接触应力、模数和材料等因素，以确保齿轮在正常工作条件下不会发生接触疲劳断裂。耐久性耐久性是指齿轮在正常工作条件下能够保持其性能和形状的能力。在进行强度分析时，需要考虑齿轮的材料、热处理和润滑条件等因素，以确保齿轮具有较长的使用寿命。齿轮设计软件介绍AutoCADAutoCAD是一款广泛使用的计算机辅助设计软件，可用于绘制各种类型的图纸，包括齿轮设计图。该软件具有丰富的绘图工具和强大的计算功能，可帮助设计师快速完成齿轮设计。SolidWorksSolidWorks是一款三维CAD软件，可用于创建复杂的机械零件和装配体，包括齿轮。该软件提供了强大的建模工具和仿真功能，可帮助设计师在早期阶段发现并解决潜在的设计问题。01齿轮传动原理与特性齿轮传动原理齿轮传动定义齿轮类型齿轮传动方式齿轮传动是一种通过两个或多个齿轮之间的相互作用，实现转矩和运动传递的机械传动方式。根据齿轮的齿形和结构，可以将齿轮分为直齿、斜齿、锥齿等多种类型。根据齿轮之间的相对运动方向，可以将齿轮传动分为平行轴、垂直轴和交错轴三种方式。齿轮传动效率与功率齿轮传动效率功率损失在齿轮传动过程中，由于各种因素，如摩擦、振动、冲击等，会导致功率损失，影响传动效率。齿轮传动的效率是指传递的功率与输入功率之比，通常用百分数表示。齿轮...
