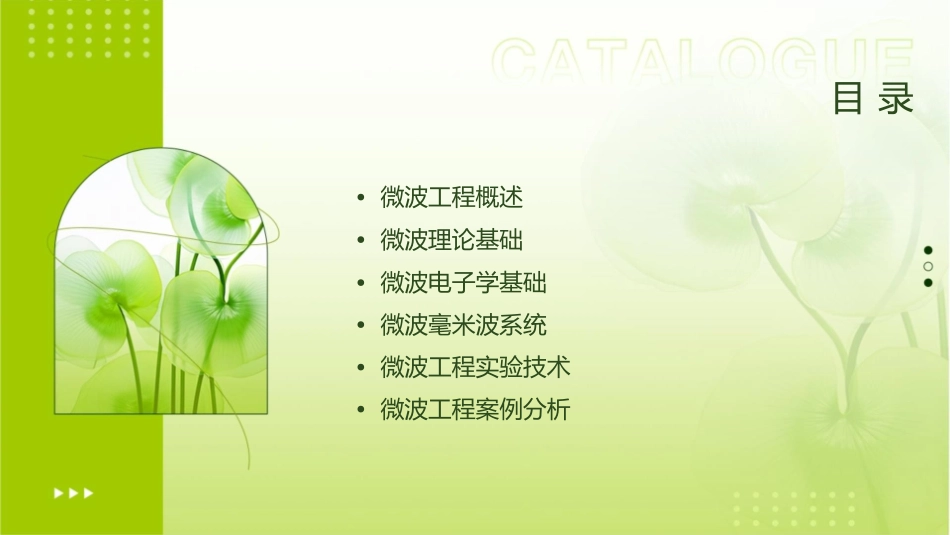

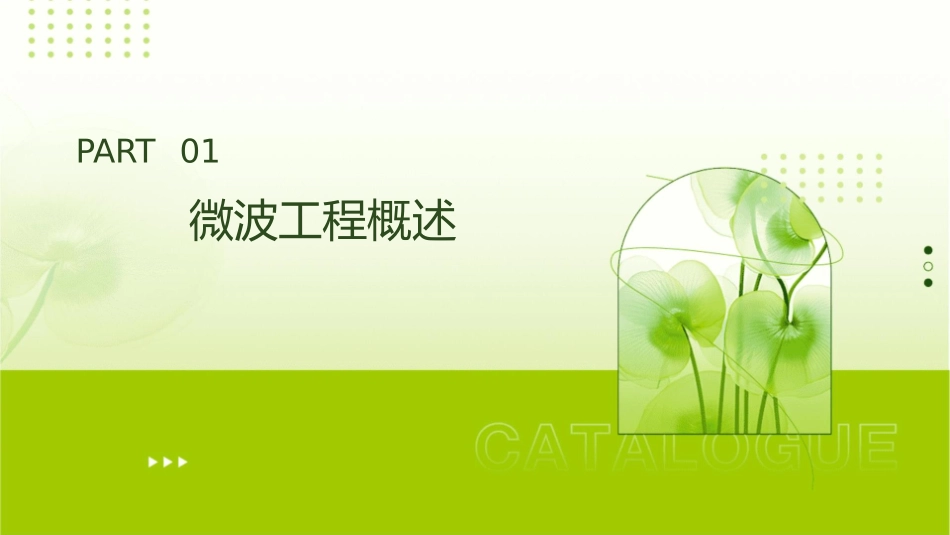

微波工程基础课件目录•微波工程概述•微波理论基础•微波电子学基础•微波毫米波系统•微波工程实验技术•微波工程案例分析PART01微波工程概述微波的定义与特点微波是指频率在300MHz到300GHz之间，波长在1m到1mm之间的电磁波。微波的特点是波长较短，频率高，具有较好的穿透性，能够被水分子吸收。微波工程的发展历程19世纪末至20世纪初，人们开始研究微波的应用。20世纪30年代，微波雷达和微波通信技术得到了发展。20世纪50年代，随着固态电子学的发展，微波固态电路和微波集成电路得到了广泛应用。20世纪80年代以来，随着计算机技术和数字信号处理技术的不断发展，微波工程的应用领域更加广泛。微波工程的应用领域雷达和通信加热和干燥雷达是利用微波进行测距、定位和跟踪的一种装置，而通信则是利用微波进行信息传输的一种方式。利用微波可以快速加热和干燥各种材料，这在工业生产和生活中都有广泛的应用。导航医疗在飞机、船舶等交通工具中，利用微波进行导航定位已经成为了普遍的应用。微波可以用于治疗肿瘤、杀菌消毒等医疗领域。PART02微波理论基础波动方程与麦克斯韦方程波动方程麦克斯韦方程描述电磁波在空间中传播的基本方程，包含时间、空间坐标和电磁场分量。一组包含时间、空间坐标和电磁场分量的方程，描述了电磁波的产生、传播和相互作用。VS传输线理论传输线模型将电磁波在传输线中传播的过程简化为数学模型，用于分析电压和电流的分布。传输线参数描述传输线性能的参数，包括电阻、电导、电感和电容等。波导理论波导模型将电磁波在波导中传播的过程简化为数学模型，用于分析电磁场的分布。波导模式在波导中传播的电磁波的模式，包括横波、纵波和混合波等。介质谐振器理论介质谐振器模型将电磁波在介质谐振器中传播的过程简化为数学模型，用于分析谐振频率和品质因数等参数。介质谐振器参数描述介质谐振器性能的参数，包括谐振频率、品质因数、损耗角等。PART03微波电子学基础电子注与微波电场电子注微波电场在微波工程中，电子注指的是在强电场作用下，具有足够动能的电子束。微波电场是一种交变电场，其频率在微波频段。电子注的驱动与控制要点一要点二电子注驱动电子注控制通过在电子注通道中施加适当的高频电场，使电子注得到通过调节电场强度和频率等参数，实现对电子注运动状态加速。的控制。微波电子器件与电路微波电子器件微波电路包括行波管、磁控管、放大器等，这些器件在微波频段微波电路主要由微波传输线、微波元件和微波测量仪器等组成。下具有高性能。PART04微波毫米波系统微波毫米波系统的基本组成发射机传输线用于产生高频电磁波，通常由振荡器、放大器和调制器组成。用于传输高频电磁波，包括波导、同轴线、带状线等。接收机控制系统用于接收和处理高频电磁波，通常由天线、低噪声放大器、混频器和解调器组成。用于控制整个系统的运行，包括信号源、处理单元和显示单元等。微波毫米波系统的基本特性高频特性01微波毫米波系统的工作频率很高，因此具有高频率、宽带宽和短波长的特点。高增益特性0203由于微波毫米波系统的传输距离较短，因此需要高定向性和高增益的天线来提高信号接收效率。干扰和噪声特性由于微波毫米波系统的频带很宽，因此容易受到各种干扰和噪声的影响，需要采取有效的措施进行抑制。微波毫米波系统的应用领域通信领域010203利用微波毫米波系统的宽带和高速特性，可以实现大容量、高速的数据传输和语音通信。雷达领域利用微波毫米波系统的短波长和高增益特性，可以实现高精度、远距离的目标探测和跟踪。电子对抗领域利用微波毫米波系统的干扰和噪声特性，可以实现电子对抗中的干扰和反干扰。PART05微波工程实验技术实验方案的设计与实现根据课程需求，确定实验所要达到的目标，例如验证某种微波器件的性能指标，或研究某种微波电路的频率响应等。确定实验目标设计实验方案搭建实验系统进行实验操作根据实验目标，设计具体的实验方案，包括选择合适的微波器件和电路，确定所需的测试条件和测试步骤等。根据实验方案，搭建相应的实验系统，包括选用合适的微波仪器和设备，连接好微波器件和电路等。在实验系统搭建完毕后，按照实...
