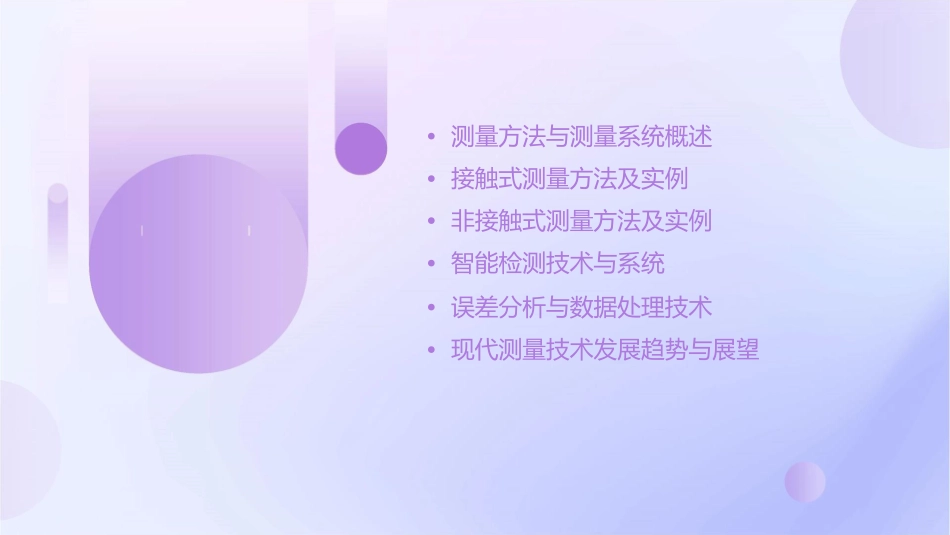

量方法与量系教•测量方法与测量系统概述•接触式测量方法及实例•非接触式测量方法及实例•智能检测技术与系统•误差分析与数据处理技术•现代测量技术发展趋势与展望01量方法与量系测量基本概念010203测量定义被测量与测量单位测量误差通过实验方法，将被测量与已知量进行比较，从而得到被测量值的过程。被测量指需测定的物理量，测量单位是用来量化被测量的标准。测量结果与真值之间的差异，包括系统误差、随机误差和粗大误差。测量方法分类01020304直接测量法间接测量法绝对测量法相对测量法将被测量与已知量直接进行比较，得到被测量值的方法。通过测量与被测量有确定函数关系的量，然后利用函数关系计算得到被测量值的方法。将被测量与国际或国家基准进行比较，得到被测量的绝对值的方法。将被测量与某一已知量进行比较，得到被测量相对于已知量的值的方法。测量系统组成测量器具测量方法包括传感器、变送器、显示仪表等，用于实现被测量的转换、传输和显示。根据被测量的特点和测量要求选择合适的测量方法，确保测量的准确性和可靠性。测量标准测量环境包括国际或国家基准、标准器包括温度、湿度、气压等环境具等，用于为测量提供统一的标准和依据。因素，对测量结果产生影响，需要进行控制和修正。02接触式量方法及例接触式测量原理接触式测头的工作原理通过测头与工件接触，触发测头内部的机械结构或电子装置，从而记录接触点的坐标位置。接触式测量的优缺点优点包括测量精度高、适应性强等；缺点包括测量效率低、对工件表面质量有要求等。三坐标测量机三坐标测量机的组成包括主机、测头系统、控制系统和软件系统等部分。三坐标测量机的测量原理通过测头在工件表面移动，触发测头记录坐标位置，再通过软件计算得出工件的几何尺寸和形位公差等参数。三坐标测量机的应用广泛应用于机械、电子、汽车等行业的工件检测和质量控制。激光扫描仪激光扫描仪的测量原理通过发射激光束扫描工件表面，接收反射回来的激光信号，计算得出工件表面的三维坐标数据。激光扫描仪的优缺点优点包括非接触式测量、测量速度快、适应性强等；缺点包括受工件表面质量和颜色影响、测量精度相对较低等。03非接触式量方法及例非接触式测量原理优点具有高精度、高效率、无损检测等优点，适用于各种材料、形状和尺寸的测量。定义非接触式测量是一种通过光学、电磁学等原理，在不接触被测物体表面的情况下获取其尺寸、形状等信息的测量方法。缺点受环境光、被测物体表面质量等因素影响，可能产生误差。光学投影仪工作原理应用领域发展趋势光学投影仪通过投影镜头将被测物体放大并投影到屏幕上，然后通过观察或测量屏幕上的影像来获取被测物体的尺寸、形状等信息。广泛应用于机械、电子、模具等行业的尺寸检测、轮廓测量等方面。随着计算机视觉技术的发展，光学投影仪逐渐实现数字化、自动化，提高了测量精度和效率。激光位移传感器工作原理激光位移传感器通过发射激光束照射被测物体表面，然后接收反射回来的激光束，通过计算激光束往返时间差来获取被测物体表面的距离信息。应用领域广泛应用于工业生产线上的高度、厚度、平整度等尺寸检测，以及汽车、航空航天等行业的零部件检测等方面。发展趋势随着激光技术和电子技术的发展，激光位移传感器的测量精度和速度不断提高，逐渐实现小型化、集成化。04智能与系智能检测技术概述智能检测技术的定义1介绍智能检测技术的概念、特点及应用领域。智能检测技术的发展历程回顾智能检测技术的发展历程，阐述其发展趋势。23智能检测技术的基本原理详细解释智能检测技术的基本原理，包括传感器、信号处理、特征提取与识别等方面。智能传感器智能传感器的定义010203介绍智能传感器的概念、特点及应用领域。智能传感器的分类根据传感器的不同特性和应用场合，对智能传感器进行分类和介绍。智能传感器的工作原理详细阐述智能传感器的工作原理，包括信号采集、处理、传输等方面。智能检测系统实例工业自动化检测系统介绍工业自动化检测系统的组成、工作原理及应用实例，如机器人视觉检测、智能仪表等。环境监测与保护系统阐述环境监测与保护系统的意义、构成及应用实例...
