无损检测概论课件VIP免费

无损检测概论课件_第1页
1/32

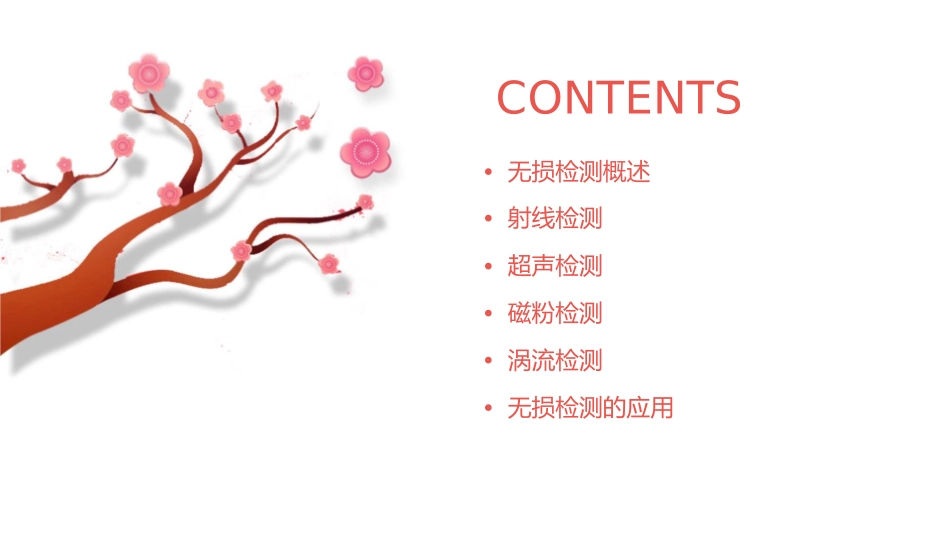

无损检测概论课件_第2页
2/32
无损检测概论课件_第3页
3/32
无损检测概论课件CONTENTS•无损检测概述•射线检测•超声检测•磁粉检测•涡流检测•无损检测的应用01无损检测概述无损检测的定义无损检测(Non-destructiveTesting,简称NDT)是指在不破坏或不改变被检测对象的前提下,利用物理、化学或其它检测手段对被检测对象进行内部或外部检测的方法。无损检测的目的是为了获取被检测对象的内部或外部状态信息,以判断其是否符合规定要求或潜在问题,从而保证其质量和可靠性。无损检测的必要性010302随着工业和工程技术的不断发展,对产品质量和可靠性的要求越来越高,因此无损检测技术在各个领域中的应用越来越广泛。无损检测技术可以有效地保证产品质量和安全性,避免因破坏性检测而带来的经济损失和安全风险。无损检测技术可以提高生产效率和降低生产成本,减少产品在生产过程中的废品率。无损检测的方法常见的无损检测方法包括超声波检测、射线检测、磁粉检测、涡流检测、渗透检测等。0102不同的无损检测方法适用于不同的材料和产品类型,需要根据实际情况选择合适的检测方法。无损检测方法的应用范围广泛,可以适用于各种材料和产品,如金属、非金属、复合材料、电子器件等。0302射线检测射线检测的原理射线检测的基本原理是利用射线(如X射线、γ射线等)穿过待检测物体时,射线在材料内部产生衰减,使得在材料不同部位透射出的射线强度有差异。当射线照射到胶片或图像增强器时,由于材料内部衰减不均匀,可以在胶片或图像增强器上形成物体的投影图像。通过对这些图像的分析,可以判断物体内部是否存在缺陷或不均匀性。射线检测技术主要分为X射线检测、γ射线检测和加速器产生的电子束(EB)射线检测等。其中,X射线和γ射线检测较为常见。射线检测的原理X射线检测是利用X射线穿透金属材料时发生不同程度的衰减,通过测量透射后的射线强度或透射时间,推断物体内部缺陷的位置和大小。γ射线检测是利用γ射线的电离作用,检测材料内部缺陷。γ射线在穿透材料时也会发生衰减,通过测量透射后的射线强度或透射时间,推断物体内部缺陷的位置和大小。射线检测的设备射线检测设备主要包括X射线机、γ射线机、加速器、探测器、图像增强器和胶片。X射线机是产生X射线的设备,根据用途和功率不同,X射线机可分为医用X射线机和工业用X射线机。γ射线机是产生γ射线的设备,主要有钴-60和铯-137两种放射源。加速器则可以产生高能电子束或离子束,用于电子束或离子束照射金属材料。探测器用于接收透射后的射线,常见的探测器有闪烁体探测器和半导体探测器。图像增强器则可以将射线照射在胶片或高灵敏度荧光屏上,形成物体的投影图像。胶片则用于记录投影图像,经过冲洗后可以观察到物体内部的缺陷情况。射线检测的优点与局限性射线检测具有以下优点可以对物体内部进行无损检测,且具有较高的灵敏度和分辨率;可以直观地观察到物体内部的缺陷和结构,易于识别和判断;射线检测的优点与局限性对于一些材料内部缺陷的定量检测具有较高的准确性;可以适用于各种材料和结构的检测,如金属、非金属、复合材料等。然而,射线检测也存在以下局限性射线检测的优点与局限性0103对于一些轻质、薄壁和复杂结构的材料,射线检测的难度较大;射线检测的成本较高,需要专业的技术人员和设备;0204射线检测需要使用放射源和胶片等材料,存在一定的安全风险;对于一些特定材料的检测,需要使用特定的放射源和探测器,具有一定的局限性。03超声检测超声检测的原理超声波的传播超声波在介质中传播时,会因介质的特性、状态和环境等因素而发生反射、折射、散射和衰减等现象。超声波的产生超声波是由电脉冲产生,通过换能器转换成机械振动,在介质中传播。超声波的接收超声波传播到工件内部时,遇到缺陷或界面时会产生反射回波,这些回波被接收并处理成图像或数据。超声检测的设备超声探头图像显示设备用于产生和接收超声波,根据检测需求选择不同类型的探头,如直探头、斜探头、聚焦探头等。将接收到的回波信号转换成图像或数据,便于观察和分析。超声发射器/接收器其他辅助设备产生电脉冲信号,驱动探头产生超声波,同时接收并处理回波信号。如耦合剂、水槽、支架等,...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

无损检测概论课件
