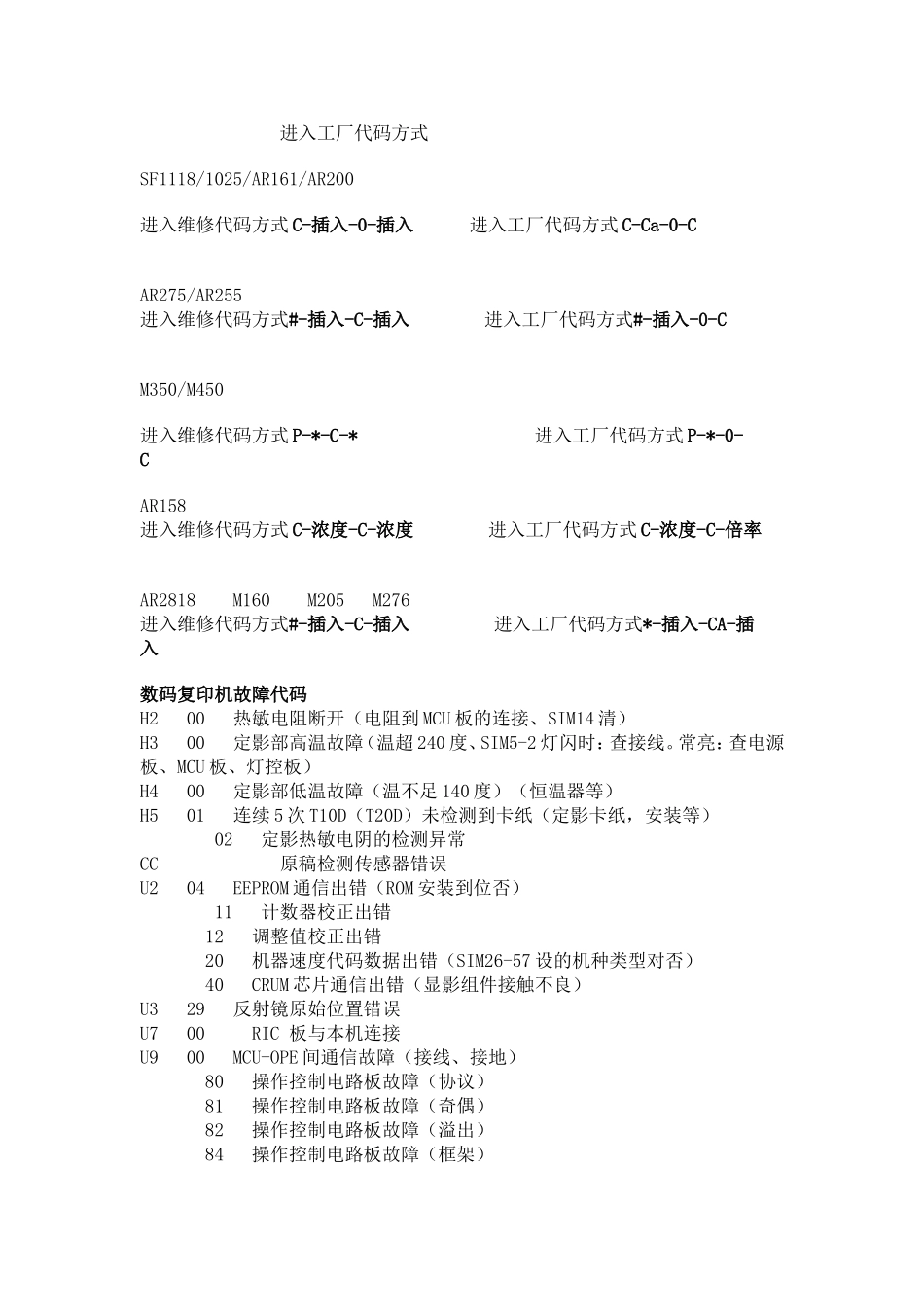

进入工厂代码方式SF1118/1025/AR161/AR200进入维修代码方式C-插入-0-插入进入工厂代码方式C-Ca-0-CAR275/AR255进入维修代码方式#-插入-C-插入进入工厂代码方式#-插入-0-CM350/M450进入维修代码方式P-*-C-*进入工厂代码方式P-*-0-CAR158进入维修代码方式C-浓度-C-浓度进入工厂代码方式C-浓度-C-倍率AR2818M160M205M276进入维修代码方式#-插入-C-插入进入工厂代码方式*-插入-CA-插入数码复印机故障代码H200热敏电阻断开（电阻到MCU板的连接、SIM14清）H300定影部高温故障（温超240度、SIM5-2灯闪时：查接线。常亮：查电源板、MCU板、灯控板）H400定影部低温故障（温不足140度）（恒温器等）H501连续5次T10D（T20D）未检测到卡纸（定影卡纸，安装等）02定影热敏电阴的检测异常CC原稿检测传感器错误U204EEPROM通信出错（ROM安装到位否）11计数器校正出错12调整值校正出错20机器速度代码数据出错（SIM26-57设的机种类型对否）40CRUM芯片通信出错（显影组件接触不良）U329反射镜原始位置错误U700RIC板与本机连接U900MCU-OPE间通信故障（接线、接地）80操作控制电路板故障（协议）81操作控制电路板故障（奇偶）82操作控制电路板故障（溢出）84操作控制电路板故障（框架）88操作控制电路板故障（超时）99操作面板语言出错U95面板连接错误造成面板单独显示F502复印灯点灯异常（灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉，执行63-1值不在B0左右，要调整CCD的高低或水平位置了。数值大于90则问题不大、CCD扁平线不良，）E100IMC电路板通信故障10IMC电路板故障11图像控制出错12画像缩小出错13IMC电路板FLASHROM出错14IMC电路板WORKRAM出错15IMC电路板PAGEMEMORY出错16IMC电路板图像压缩MEMORY出错17IMC电路板平滑IC出错80IMC电路板通信故障（协议）81IMC电路板通信故障（奇偶）82IMC电路板通信故障（溢出）84IMC电路板通信故障（框架）88IMC电路板通信故障（超时）E701双面模式内存安装出错，内存检测出错（SIM26-39I没有设为2）02LSU故障(SIM61-03看动作、无激光)04CCD白电平故障（电路板、线束）05CCD黑电平故障10CCD黑白校正故障（黑校正）（查CCD组件和连线）11CCD黑白校正故障（白校正）（光学白板脏，灯不亮或亮度不足SIM5-3、CCD坏、主板）12用于白电平扫描的基准白板脏16激光输出故障F100分页器通信故障（电源，线束，控制板）01侧导板移动故障（原位检测出错、SIM3-3-1测试电机转）06分页器移动电机异常SIM3-3-6测08分页器装订移动电机故障SIM3-3-7测试11后导板移动故障（原位检测出错）SIM3-3-215分页器升降电机故障SIM3-3-5F202墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25-1)04墨粉盒识别出错，机种出错，种类出错，发送地出错，数据异常MISC出错F900MCU-PRT间的通信故障（打印电路板与MCU板的连接，本机接地、打印板ROM）10打印交换故障（打印电路板与MCU板的连接，本机接地、打印板ROM）80打印电路板故障（协议）81打印电路板故障（奇偶）82打印电路板故障（溢出）84打印电路板故障（信息包）88打印电路板故障（超时）99本机-PCL电路板间语言出错L100反光镜进给故障（白基准板的上白区和黑标记用于获取CCD电平差异以判断进给是否锁定。脏或固定螺丝未拆、传感器、SIM1-1确认动作，不动时SIM1-2确认传感器）L200镜片电机锁定镜片原位检测器故障SIM1-1确认动作，不动时SIM1-2确认传感器L300反光镜返回故障（6秒内未返回或是传感器未通）L401主电机锁定故障（100MS内未检测到主电机编码脉冲、侧门TC充电的弹簧不佳、SIM25-1主电机有无动作）10隔离器电机故障11移动电机故障（SIM3-11查电机动作）L610多面镜电机锁定故障（电机转动20秒内，旋转速度信号未返回、SIM61-1查动作）L801零交叉脉冲检测出错（主板、电源板、连线）CE00发生其他通信故障（确认NETWORKCABLE正确安装）01未安装打印网卡（AR-NC5J）或网卡不良（打NICCONFIGPAGE页看NIC板本）02未找到指定的邮件服务器、FTP服务器（确认NETWORKCABLE正确安装、网络用TCP/IP协议、在WEBPAGE中确认PC地址、DNS地址）03图像发送时指定服务器没有应答（确认NETWORKCABLE正确安装、服务...
