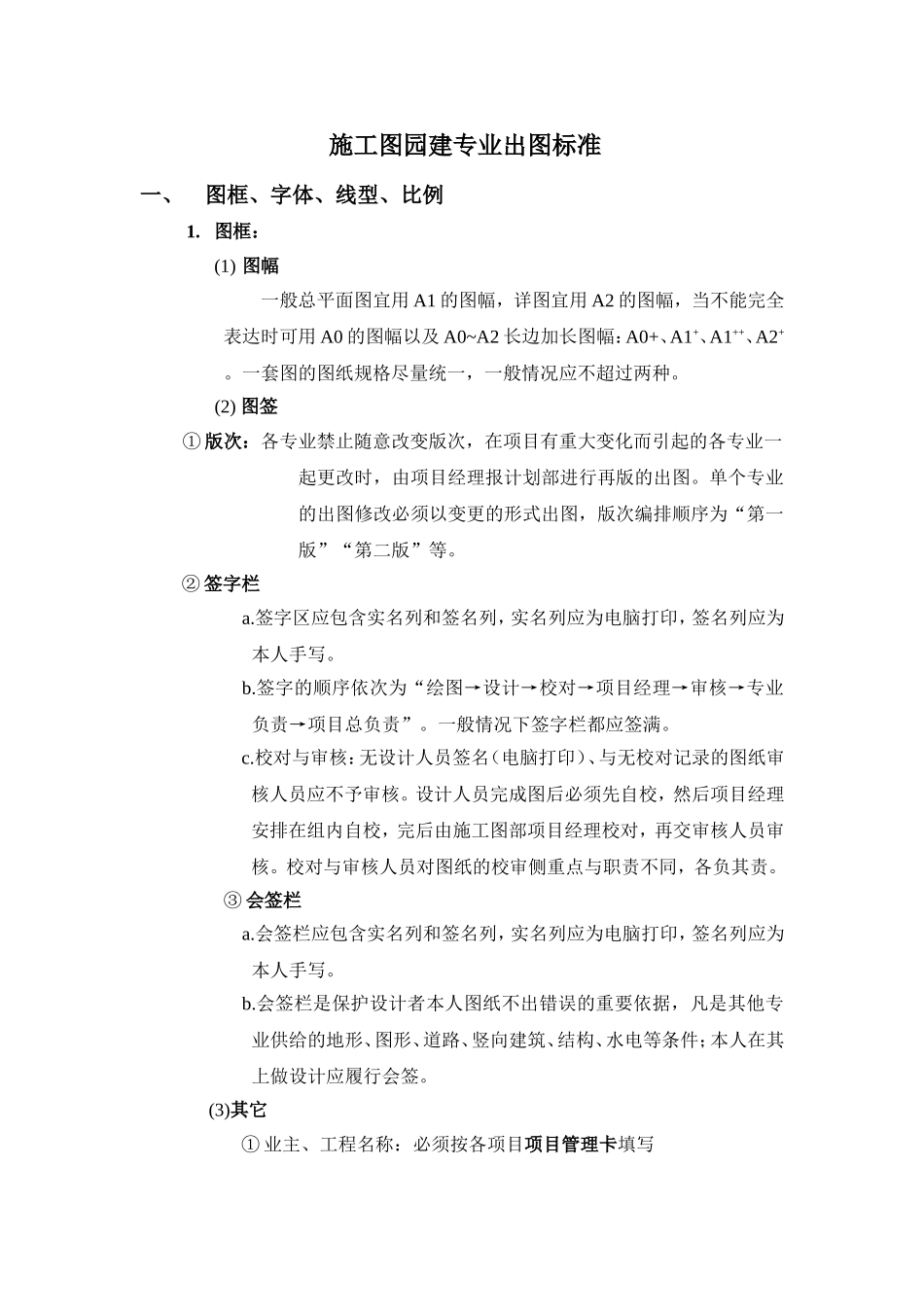

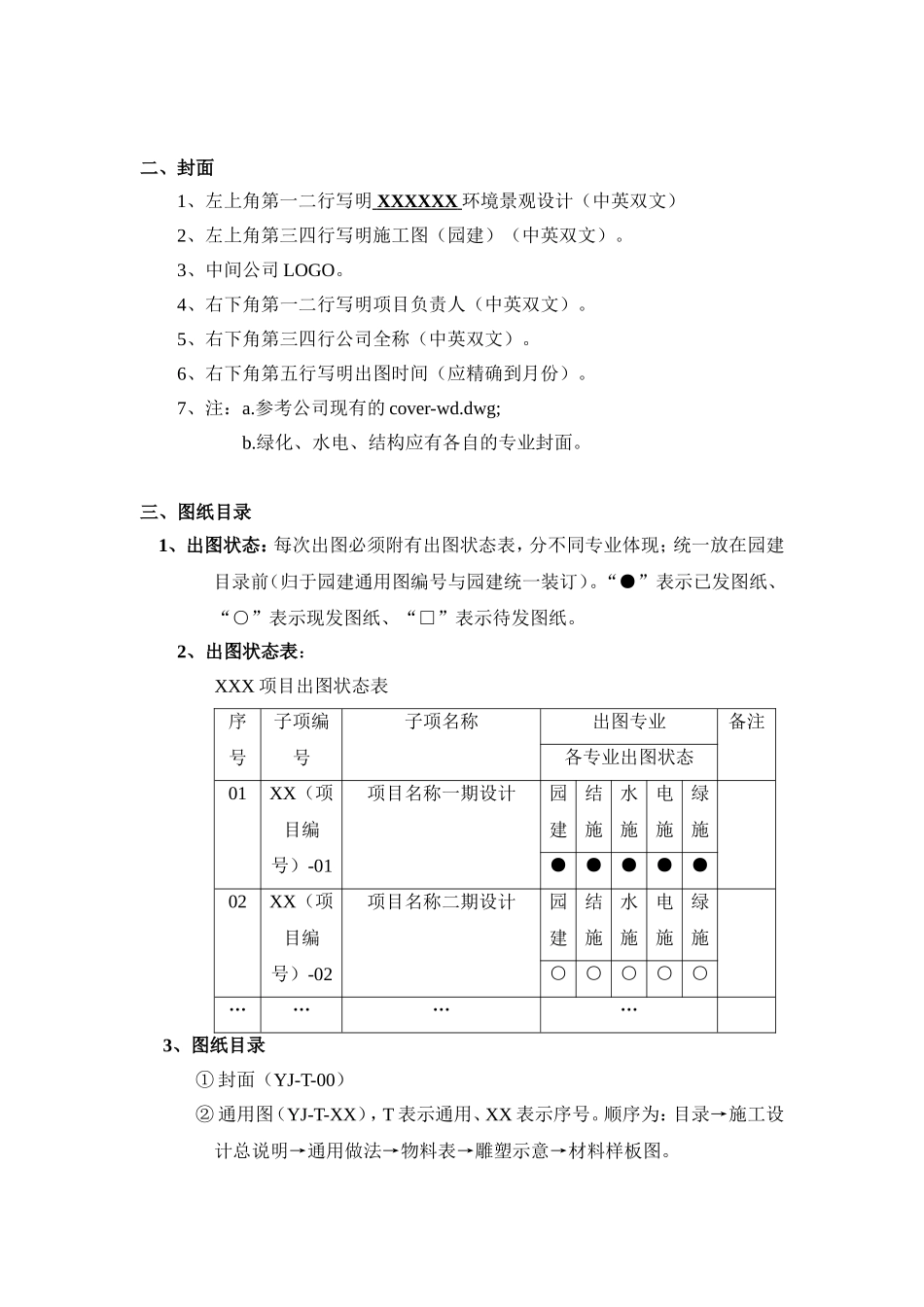

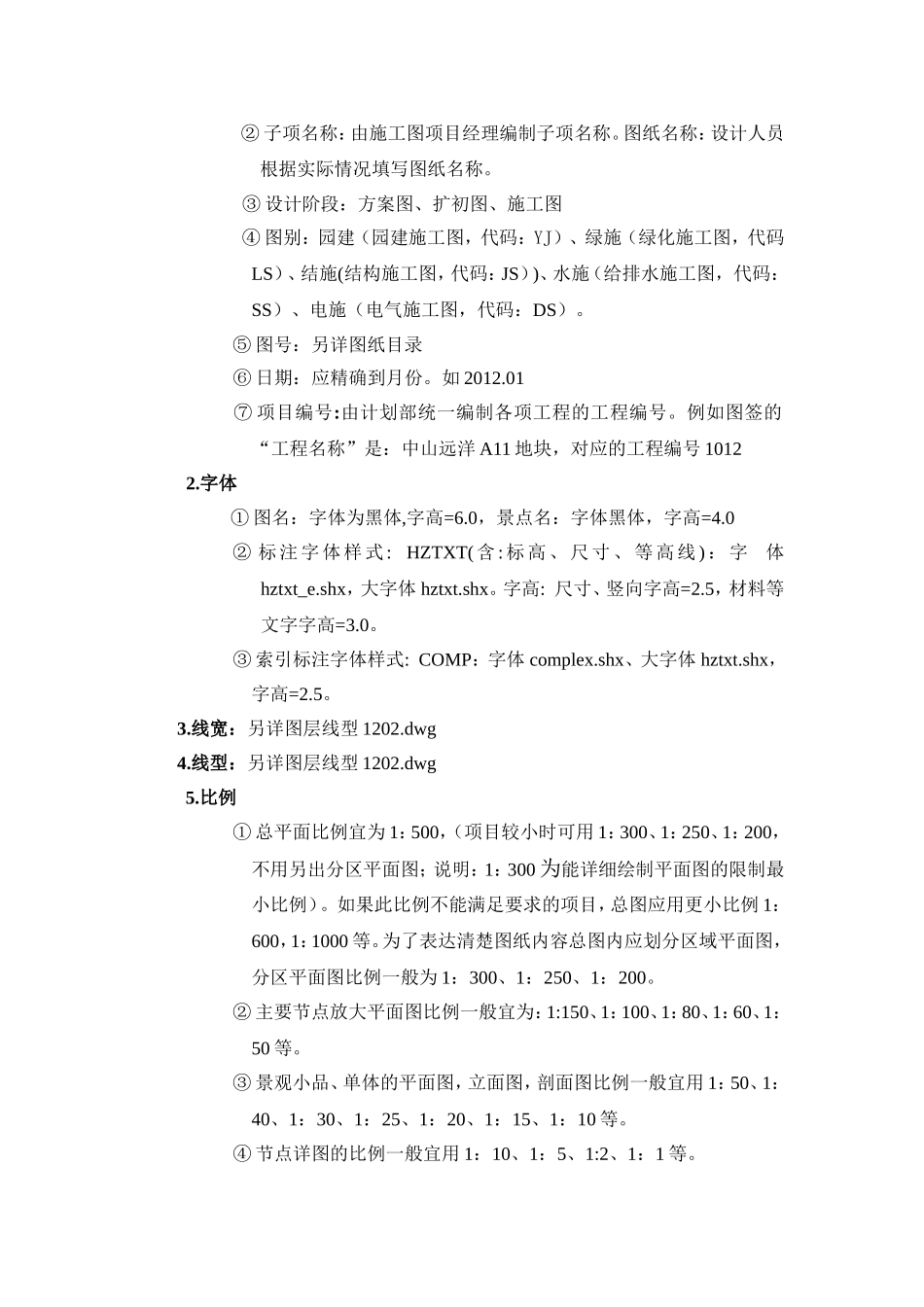

施工图园建专业出图标准一、图框、字体、线型、比例1.图框：(1)图幅一般总平面图宜用A1的图幅，详图宜用A2的图幅，当不能完全表达时可用A0的图幅以及A0~A2长边加长图幅：A0+、A1+、A1++、A2+。一套图的图纸规格尽量统一，一般情况应不超过两种。(2)图签①版次：各专业禁止随意改变版次，在项目有重大变化而引起的各专业一起更改时，由项目经理报计划部进行再版的出图。单个专业的出图修改必须以变更的形式出图，版次编排顺序为“第一版”“第二版”等。②签字栏a.签字区应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。b.签字的顺序依次为“绘图→设计→校对→项目经理→审核→专业负责→项目总负责”。一般情况下签字栏都应签满。c.校对与审核：无设计人员签名（电脑打印）、与无校对记录的图纸审核人员应不予审核。设计人员完成图后必须先自校，然后项目经理安排在组内自校，完后由施工图部项目经理校对，再交审核人员审核。校对与审核人员对图纸的校审侧重点与职责不同，各负其责。③会签栏a.会签栏应包含实名列和签名列，实名列应为电脑打印，签名列应为本人手写。b.会签栏是保护设计者本人图纸不出错误的重要依据，凡是其他专业供给的地形、图形、道路、竖向建筑、结构、水电等条件；本人在其上做设计应履行会签。(3)其它①业主、工程名称：必须按各项目项目管理卡填写②子项名称：由施工图项目经理编制子项名称。图纸名称：设计人员根据实际情况填写图纸名称。③设计阶段：方案图、扩初图、施工图④图别：园建（园建施工图，代码：YJ）、绿施（绿化施工图，代码LS）、结施(结构施工图，代码：JS）)、水施（给排水施工图，代码：SS）、电施（电气施工图，代码：DS）。⑤图号：另详图纸目录⑥日期：应精确到月份。如2012.01⑦项目编号:由计划部统一编制各项工程的工程编号。例如图签的“工程名称”是：中山远洋A11地块，对应的工程编号10122.字体①图名：字体为黑体,字高=6.0，景点名：字体黑体，字高=4.0②标注字体样式:HZTXT(含:标高、尺寸、等高线)：字体hztxt_e.shx，大字体hztxt.shx。字高:尺寸、竖向字高=2.5，材料等文字字高=3.0。③索引标注字体样式:COMP：字体complex.shx、大字体hztxt.shx，字高=2.5。3.线宽：另详图层线型1202.dwg4.线型：另详图层线型1202.dwg5.比例①总平面比例宜为1：500，（项目较小时可用1：300、1：250、1：200，不用另出分区平面图；说明：1：300为能详细绘制平面图的限制最小比例）。如果此比例不能满足要求的项目，总图应用更小比例1：600，1：1000等。为了表达清楚图纸内容总图内应划分区域平面图，分区平面图比例一般为1：300、1：250、1：200。②主要节点放大平面图比例一般宜为：1:150、1：100、1：80、1：60、1：50等。③景观小品、单体的平面图，立面图，剖面图比例一般宜用1：50、1：40、1：30、1：25、1：20、1：15、1：10等。④节点详图的比例一般宜用1：10、1：5、1:2、1：1等。二、封面1、左上角第一二行写明XXXXXX环境景观设计（中英双文）2、左上角第三四行写明施工图（园建）（中英双文）。3、中间公司LOGO。4、右下角第一二行写明项目负责人（中英双文）。5、右下角第三四行公司全称（中英双文）。6、右下角第五行写明出图时间（应精确到月份）。7、注：a.参考公司现有的cover-wd.dwg;b.绿化、水电、结构应有各自的专业封面。三、图纸目录1、出图状态：每次出图必须附有出图状态表，分不同专业体现；统一放在园建目录前（归于园建通用图编号与园建统一装订）。“●”表示已发图纸、“○”表示现发图纸、“□”表示待发图纸。2、出图状态表：XXX项目出图状态表序号子项编号子项名称出图专业备注各专业出图状态01XX（项目编号）-01项目名称一期设计园建结施水施电施绿施●●●●●02XX（项目编号）-02项目名称二期设计园建结施水施电施绿施○○○○○…………3、图纸目录①封面（YJ-T-00）②通用图（YJ-T-XX），T表示通用、XX表示序号。顺序为：目录→施工设计总说明→通用做法→物料表→雕塑示意→材料样板图。③总平面图（YJ-Z-XX），Z表示总图、XX表示序号。④分区平面图（YJ-FA-XX），FA表示分区A平面图...
