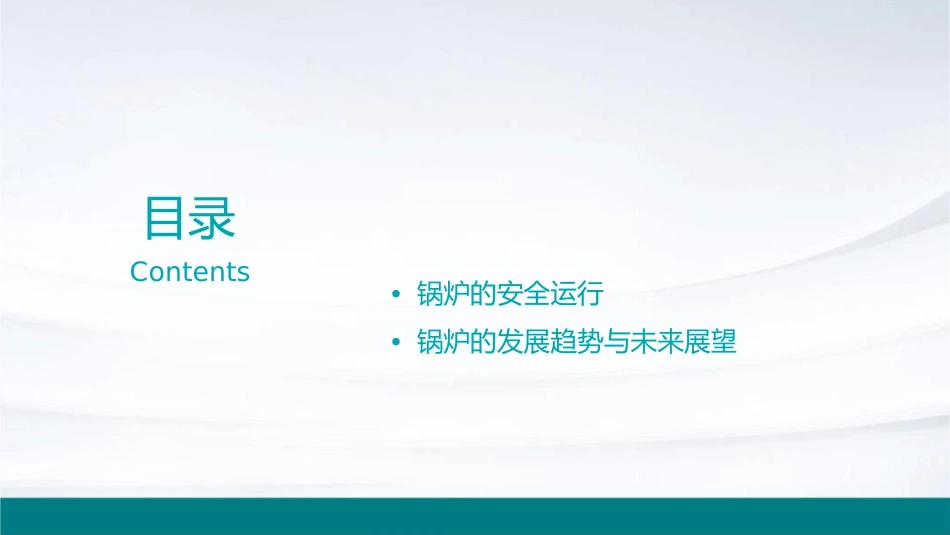

锅炉的构成及工作原理课件目录Contents•锅炉的安全运行•锅炉的发展趋势与未来展望01锅炉的构成燃烧系统燃烧器送风设备负责将燃料和空气混合并点燃，提供热量。将空气送入燃烧器，与燃料混合燃烧。炉膛燃烧器将燃料在炉膛内燃烧，产生高温烟气。汽水系统汽包水冷壁过热器省煤器储存给水，分离蒸汽和吸收炉膛热量，使水蒸发产生蒸汽。将蒸汽进一步加热成过热蒸汽。利用烟气余热加热给水。水分。外部辅助设备01020304除尘设备引风机鼓风机控制系统去除烟气中的灰尘和杂质。吸入空气并排出烟气，维持炉膛负压。向燃烧器提供足够的空气。监测和控制锅炉的运行状态。02锅炉的工作原理燃烧过程010203燃料与空气混合燃烧反应火焰传播锅炉内的燃料与足够的空气混合，形成可燃的混合气体。混合气体在锅炉内的燃烧器中发生燃烧反应，释放出热量。燃烧产生的火焰向锅炉内部传播，加热受热面。传热过程辐射传热对流传热传导传热高温的火焰和烟气通过辐受热面中的水通过对流方式吸收热量，并将其传递给锅炉管路中的水。受热面和锅炉管壁将热量传递给管内壁，再通过热传导方式传递给管外壁。射方式将热量传递给受热面。水循环过程形成水循环加热的水密度减小，向上流动；而未加热的水则向下流动，形成水循环。水被加热锅炉管路中的水被火焰和烟气加热，开始循环流动。输出热水或蒸汽水循环将热量传递给外部系统，输出热水或蒸汽以满足供热需求。03锅炉的分类按用途分类工业锅炉电站锅炉家用锅炉用于工业生产和供热，如工厂、为发电厂提供蒸汽和热水，是发电的重要组成部分。为家庭提供热水和采暖，通常较医院、学校等。小，适合家庭使用。按压力分类低压锅炉高压锅炉工作压力小于2.5MPa。工作压力在9.8-13.7MPa之间。中压锅炉超高压锅炉工作压力在2.5-5.9MPa之间。工作压力大于13.7MPa。按燃料分类燃煤锅炉燃油锅炉以煤为主要燃料，是最常见的锅炉类型。以油类（如柴油、重油）为主要燃料。燃气锅炉生物质锅炉以天然气、液化石油气等气体为主要燃料，燃烧效率高，环保性能好。以生物质（如木材、秸秆）为主要燃料，具有环保和可再生性。04锅炉的安全运行安全操作规程启动前检查操作规范在启动锅炉前，应进行全面检查，确保锅炉各部件正常，无安全隐患。操作锅炉时应严格遵守操作规程，不得违规操作，确保锅炉安全运行。定期巡检停炉管理锅炉运行过程中，应定期进行巡检，检查锅炉各部位是否有异常情况。停炉后应及时关闭各阀门，确保锅炉处于安全状态。常见故障及处理方法缺水满水当锅炉出现缺水时，应立即停止燃烧，检查水位计是否正常，补水至正常水位。当锅炉出现满水时，应立即关闭给水阀，打开排污阀排水，直至水位正常。汽水共腾熄火当锅炉出现汽水共腾时，应降低锅炉负荷，增加排污次数，必要时可开启过热器疏水阀进行排放。当锅炉熄火时，应立即切断燃料供应，通风吹扫炉膛，查明原因并排除故障后重新点火。定期维护与保养日常保养季度保养每天应对锅炉进行清洁、检查和记录，确保设备正常运行。每季度应对锅炉进行一次深度保养，包括对各部件进行检查、更换磨损件等。ABCD月度保养年度保养每月应对锅炉进行一次全面的检查和维护，包括清洗、紧固、润滑等。每年应对锅炉进行一次全面检修，对所有部件进行检查、维修或更换，确保锅炉安全运行。05锅炉的发展趋势与未来展望高效节能技术高效燃烧技术采用先进的燃烧控制技术，提高锅炉燃烧效率，减少能源浪费。余热回收利用利用高效换热器回收锅炉余热，提高能源利用效率。节能监测与优化通过实时监测和数据分析，对锅炉运行进行优化，降低能耗。清洁能源利用燃气替代利用清洁能源如天然气替代煤炭等传统燃料，减少污染物排放。生物质能利用利用生物质燃料替代化石燃料，降低碳排放。地热能利用利用地热能进行供暖和发电，减少对化石燃料的依赖。智能化控制智能控制系统采用先进的控制系统，实现锅炉的自动化和智能化运行。数据监测与远程监控通过数据监测和远程监控技术，实时掌握锅炉运行状态，提高管理效率。故障诊断与预警利用智能算法进行故障诊断和预警，及时发现并处理设备故障，确保安全稳定运行。
