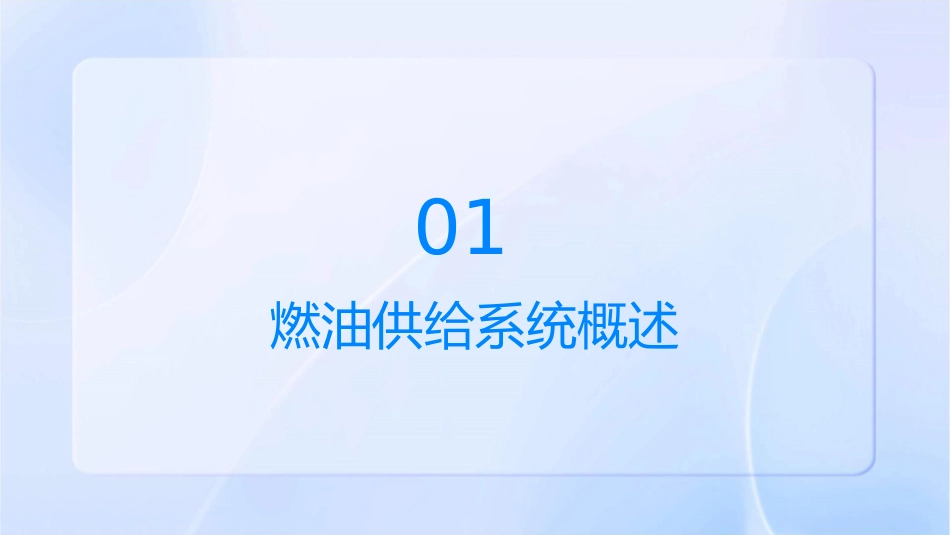

燃油供给系统通用课件•燃油供给系统概述•燃油供给系统的主要部件•燃油供给系统的维护与保养•燃油供给系统的故障诊断与排除•燃油供给系统的优化与改进建议01燃油供给系统概述燃油供给系统的定义与功能定义燃油供给系统是汽车发动机的重要组成部分，负责将燃油从油箱输送至发动机，并确保燃油在适当的时间和压力下进入发动机气缸。功能燃油供给系统的功能主要包括储存、输送、调节燃油压力和分配燃油，以支持发动机的正常运行。燃油供给系统的组成与工作原理主要组成燃油供给系统包括油箱、燃油泵、输油管、喷油器、燃油滤清器等部件。工作原理燃油泵从油箱吸取燃油，加压后通过输油管送至喷油器。在喷油器处，燃油与空气混合，形成可燃混合气，进入发动机气缸内燃烧。燃油供给系统的重要性保证发动机性能安全保障维护成本燃油供给系统的工作状况直接影响发动机的性能和效率，如果供给系统出现问题，可能会导致发动机功率下降、油耗增加、排放超标等问题。燃油供给系统如果出现故障，可能会导致发动机无法正常运转，甚至导致车辆无法启动，影响行车安全。燃油供给系统的维护和保养对于保持车辆性能和延长车辆使用寿命具有重要意义，如果出现问题，维修成本也相对较高。02燃油供给系统的主要部件油箱01020304它通常由金属制成，设计成能够承受燃油重量和压力，同时防止燃油泄漏。油箱是燃油供给系统中的主要部件之一，用于储存燃油。油箱内部通常有一个或多个隔板，以减少燃油的波动和噪音。油箱还配备有加油口盖和排放阀，以便添加燃油和排放燃油。燃油泵燃油泵是燃油供给系统中的重要部件，用于将燃油从油箱中泵出，并加压供给发动机。它通常由电机驱动，并采用旋转式或往复式设计。燃油泵的效率和可靠性对发动机的性能和燃油经济性有很大的影响。燃油滤清器燃油滤清器是燃油供给系统中的重要部件，用于过滤燃油中的杂质和颗粒物。定期更换燃油滤清器可以保持燃油供给系统的清洁，并延长发动机的使用寿命。它通常由金属或塑料制成，并采用多层过滤材料，以过滤更细小的颗粒物。喷油器喷油器是燃油供给系统中的关键部件，用于将燃油喷入发动机的进气歧管或气缸内。它由针阀和弹簧组成，通过调节针阀的开度来控制燃油的喷射量。喷油器的性能直接影响发动机的燃烧效果和排放性能。燃油压力调节器燃油压力调节器是燃油供给系统中的重要部件，用于调节供油管路中的燃油压力。它通常由弹簧和膜片组成，通过调节膜片的开度来控制燃油压力。燃油压力调节器的作用是保持供油压力的稳定，以确保发动机的正常运行。03燃油供给系统的维护与保养定期检查油箱油位01定期检查油箱油位，确保油箱中的油量充足，防止因缺油导致发动机无法正常运转。02在检查油箱油位时，应注意油箱盖是否拧紧，以防止燃油泄漏。定期更换燃油滤清器燃油滤清器的作用是过滤燃油中的杂质和水分，保护发动机的正常运转。定期更换燃油滤清器，可以保证燃油供给系统的清洁度，延长发动机的使用寿命。检查燃油泵的工作状况燃油泵的作用是将燃油从油箱中抽出，加压后供给发动机。检查燃油泵的工作状况，确保燃油泵能够正常运转，没有异响和振动。检查喷油器的喷油状况喷油器的作用是将燃油雾化后喷入发动机气缸内，与空气混合后燃烧。检查喷油器的喷油状况，确保喷油器能够正常喷油，没有堵塞或滴漏现象。定期检查燃油压力调节器的工作状况燃油压力调节器的作用是调节燃油供给系统的压力，使发动机能够得到稳定的燃油供给。定期检查燃油压力调节器的工作状况，确保燃油压力调节器能够正常调节压力，没有泄漏和堵塞现象。04燃油供给系统的故障诊断与排除油箱油位异常的故障诊断与排除油箱油位异常可能是由于油箱盖未拧紧、油箱通气孔堵塞、燃油蒸发控制阀故障等原因引起的。3.燃油蒸发控制阀故障：检查燃油蒸发控制阀是否正常工作，如有问题，更换控制阀。•·2.油箱通气孔堵塞：清洁或更换油箱通气孔滤芯，确保通气孔畅通。1.油箱盖未拧紧：检查油箱盖是否拧紧，如未拧紧，拧紧即可。燃油泵工作异常的故障诊断与排除燃油泵工作异常可能是1.泵芯磨损：检查燃油由于泵芯磨损、泵电机3.泵电路故障：检查燃油泵电路是否正常，...
