柴油机供给系统.课件VIP免费

柴油机供给系统.课件_第1页
1/31
柴油机供给系统.课件_第2页
2/31
柴油机供给系统.课件_第3页
3/31

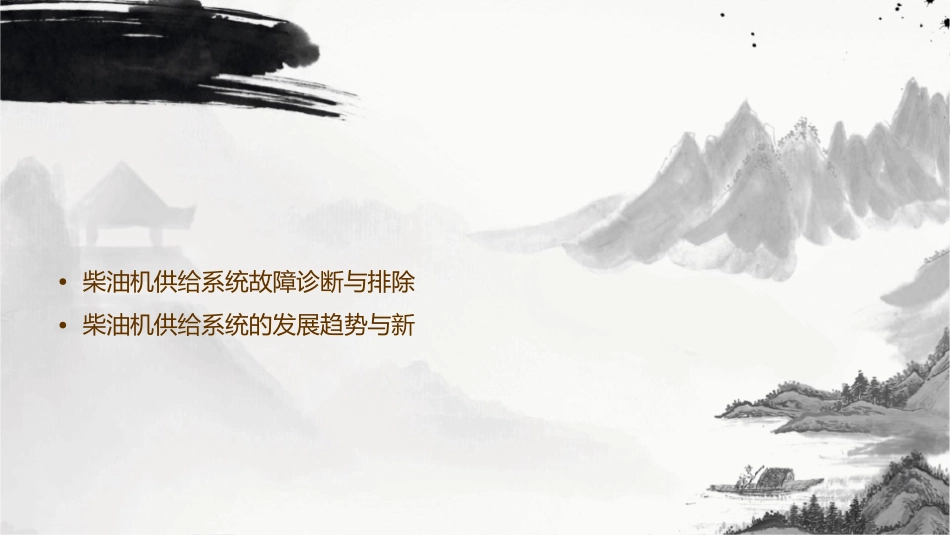

柴油机供给系统.课件•柴油机供给系统概述•柴油机燃油供给系统•柴油机空气供给系统•柴油机混合气形成与燃烧室•柴油机排放控制与净化装置•柴油机供给系统故障诊断与排除•柴油机供给系统的发展趋势与新01柴油机供给系统概述柴油机供给系统的定义柴油机供给系统是指为柴油机提它主要由燃油系统、进气系统、控制系统和相关传感器等组成。柴油机供给系统的目的是为发动机提供合适比例的燃油和空气,并确保发动机在各种工况下的正常运转。供燃油和空气的整套装置和布局。柴油机供给系统的组成进气系统主要包括空气滤清器、进气歧管等部件,负责为发动机提供空气。燃油系统主要包括燃油箱、燃油泵、喷油器、高压油泵等部件,负责为发动机提供燃油。控制系统主要包括传感器、ECU(电子控制单元)等部件,负责监测发动机的工作状态并控制燃油和空气的供给。柴油机供给系统的作用提供燃油和空气调节混合气保护发动机柴油机供给系统的主要作用是为发动机提供适量的燃油和空气,以满足发动机的燃烧需求。通过控制燃油和空气的比例,柴油机供给系统可以调节混合气的浓度,从而控制发动机的燃烧过程。通过监测发动机的工作状态,柴油机供给系统可以自动调整燃油和空气的供给,以保护发动机免受损坏。02柴油机燃油供给系统柴油机燃油供给系统的组成输油泵喷油泵将柴油从油箱泵出,一般采用机械式输油泵。将柴油以一定的压力和时间喷入燃烧室,一般采用高压油泵。油箱滤清器喷油嘴控制柴油的喷射方向和雾化效果,一般安装在燃烧室的顶部。用于储存柴油,一般位于车辆过滤柴油中的杂质和水分,保证燃油的清洁度。的后部或底部。柴油机燃油供给系统的工作原理输油泵将柴油从油箱中泵出,经过滤清器过滤后进入喷油泵。喷油泵将柴油以一定的压力和时间喷入喷油嘴,然后通过喷油嘴雾化后进入燃烧室。喷油嘴的雾化效果直接影响到燃油的燃烧效果,雾化越均匀、细小,燃烧效率越高。喷油嘴一般分为机械式和电子式两种控制方式,机械式喷油嘴通过油门踏板控制,电子式喷油嘴则通过发动机控制单元(ECU)控制。柴油机燃油供给系统的维护与保养01020304定期检查燃油供给系统的各部件是否正常工作,如输油泵、滤清器、喷油泵等。定期更换燃油滤清器,保证燃油的清洁度。检查喷油嘴的雾化效果是否良好,如果出现问题需要及时更换或维修。定期检查输油管道是否有漏油现象,如有问题需要及时修复。03柴油机空气供给系统柴油机空气供给系统的组成01020304空气滤清器空气压缩机空气预热器进气管用于过滤空气中的杂质和灰尘,保护柴油机内部零件不受污染。将空气吸入,通过压缩将空气压力提高,并将高压空气输送到柴油机内部。对进入气缸的空气进行加热,提高空气温度,有助于提高柴油机的燃烧效率。连接空气压缩机和柴油机气缸,将高压空气输送至气缸。柴油机空气供给系统的工作原理空气经空气滤清器过滤后,由空气压缩机进行压缩,将空气压力提高,经过进气管输送到柴油机气缸内。在柴油机工作时,气缸内的空气受到压缩并混合燃油,形成可燃混合气,当达到一定温度和压力时,混合气被点燃并产生爆炸,推动活塞做功。柴油机空气供给系统的维护与保养定期检查空气滤清器和进气管路是否清洁,如有堵塞或破损应及时更换或修复。定期检查空气压缩机的皮带是否松动或磨损,如有问题应及时调整或更换。定期检查进气管路是否有漏气现象,如有漏气应及时修复。定期对柴油机进行排气清洁和维护,防止积碳和污垢的积累影响空气供给系统的正常工作。04柴油机混合气形成与燃烧室柴油机混合气的形成010203空气的吸入燃油喷射混合气形成柴油机吸入的空气与雾化的柴油在气缸内混合,形成可燃混合气。高压油泵将燃油通过喷油器喷入气缸,与空气混合,形成可燃混合气。喷油器根据柴油喷射时间、喷油压力和喷孔直径等因素控制柴油雾化程度,与空气充分混合。柴油机燃烧室的分类与特点直接喷射式燃烧室01喷油器直接向燃烧室内部喷油,形成混合气,具有结构简单、热效率高等特点。预燃室燃烧室02预燃室与主燃烧室分开,喷油器向预燃室喷油,形成可燃混合气,再通过空气和可燃混合气的引燃,在主燃烧室内燃烧,具有较好的燃烧效果和...
