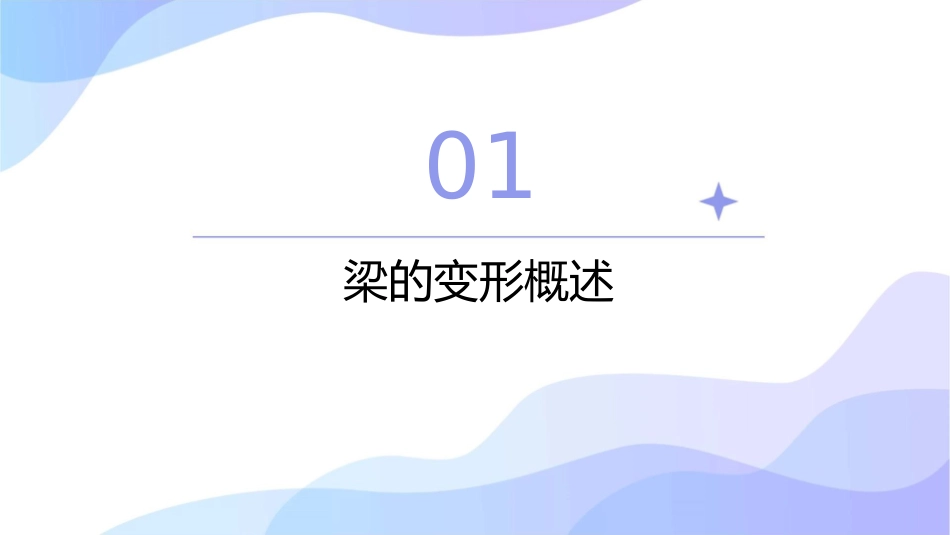

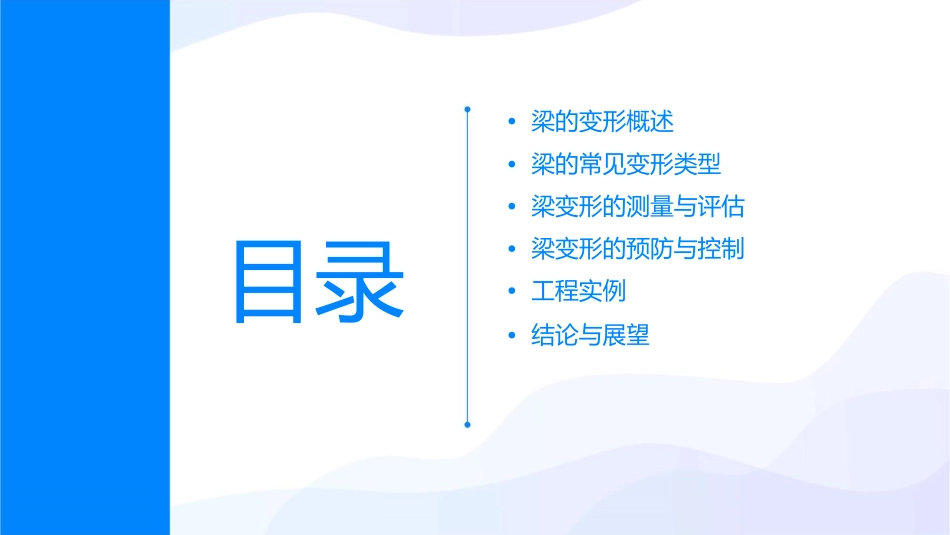

梁的变形演示文稿课件•梁的变形概述•梁的常见变形类型•梁变形的测量与评估•梁变形的预防与控制•工程实例目录•结论与展望01梁的变形概述定义与分类梁是建筑结构中的重要组成部分，主要承受房屋重力、风载、地震等作用力，并传递到柱和基础。梁变形是指梁在受力后发生的形状和尺寸变化，包括弯曲、扭曲、剪切等形式。根据变形的形式，梁可分为弯曲梁、扭曲梁和剪切梁等。梁在建筑中的重要性01梁是房屋建筑中的主要承重构件，对于保证建筑物的安全性和稳定性具有重要作用。02梁的设计和施工直接影响建筑的结构性能和使用寿命，因此对于建筑行业来说，对梁变形的控制至关重要。梁变形的原因与危害梁变形的原因主要包括荷载过大、支撑不足、材料缺陷、施工不当等。严重梁变形可能导致结构失稳，引发安全事故，需要引起高度重视。梁变形会导致结构性能下降，如承载能力降低、结构裂缝、漏水等问题。02梁的常见变形类型弯曲变形010203定义原因影响梁在垂直于轴线的横向力作用下，梁的轴线将弯曲成弧线形的变形。主要是由于横向力的作用，使得梁在垂直于轴线方向产生弯曲。弯曲变形会导致梁的弯曲内力，同时也会引起梁的挠度和转角变形。扭曲变形定义原因影响梁在平行于轴线的横向力作用下，梁的轴线将扭曲成螺旋线的变形。主要是由于横向力的作用，使得梁在平行于轴线方向产生扭曲。扭曲变形会导致梁的扭曲内力，同时也会引起梁的扭转变形。剪切变形原因主要是由于横向力的作用，使得梁定义在平行于轴线方向产生剪切变形。梁在平行于轴线的横向力作用下，梁的横截面将产生相对位移的变形。影响剪切变形会导致梁的剪切内力，同时也会引起梁的截面扭曲。复合变形定义原因影响梁同时发生弯曲、扭曲和剪切等多种变形的组合。梁在复杂受力情况下，可能同时产生多种变形。复合变形会导致梁的复杂内力情况，需要综合考虑多种因素进行分析。03梁变形的测量与评估测量方法与工具直接测量法使用卡尺、千分尺等工具直接测量梁的长度、宽度和高度等尺寸。间接测量法通过测量梁上多个点到基准线的距离，利用几何关系计算出梁的变形。光学测量法使用激光测距仪、全站仪等光学仪器进行非接触式测量，适用于复杂形状和高温等特殊环境。评估指标与标准变形量评估梁变形的大小，通常以相对变形量和绝对变形量作为评价指标。变形均匀性评估梁变形在整个长度上的分布情况，以确保梁在受力时的稳定性。残余变形评估梁在受力卸载后的变形恢复情况，反映材料的弹性和稳定性。数据处理与分析数据整理010203整理测量得到的数据，剔除异常值和错误数据，确保数据的质量和可靠性。数据处理对数据进行预处理和后处理，包括数据平滑、去噪、插值和拟合等操作，以便更好地分析梁的变形规律。结果分析根据处理后的数据，分析梁的变形趋势、影响因素和力学性能等，为结构设计、优化和安全评估提供依据。04梁变形的预防与控制设计阶段预防措施合理选择梁的截面形式根据结构需求和荷载条件，选择合适的截面形式，以提高梁的刚度和稳定性。强化约束条件通过合理布置支撑和固定梁的位置，减少梁在承受荷载时的变形。考虑预应力技术预应力技术可以有效地提高梁的承载能力和抗变形能力。施工阶段控制方法控制施工荷载在施工过程中，应尽量控制施工荷载，避免过大的荷载导致梁的变形。合理安排施工顺序按照规定的施工顺序进行施工，确保梁在施工过程中保持稳定。加强施工监测在施工过程中，对梁的变形进行实时监测，及时发现并处理可能出现的变形问题。使用阶段监测与维护定期监测定期对梁的变形进行监测，以及时发现和处理可能出现的变形问题。及时维护对梁进行及时的维护和保养，以延长梁的使用寿命和保持其正常工作状态。增强加固对于已经出现变形的梁，采取适当的加固措施以提高其承载能力和稳定性。05工程实例某桥梁的弯曲变形案例背景介绍数据分析某桥梁在承受载荷作用下，发生了明显的弯曲变形。对监测数据进行处理和分析，绘制位移变化曲线，并与理论预测曲线进行比较。实验设计结论通过在桥梁上设置监测点，并使用高精度位移计测量各监测点的位移变化。验证了该桥梁的弯曲变形符合理论预测，同时揭示了该桥梁的强度...
