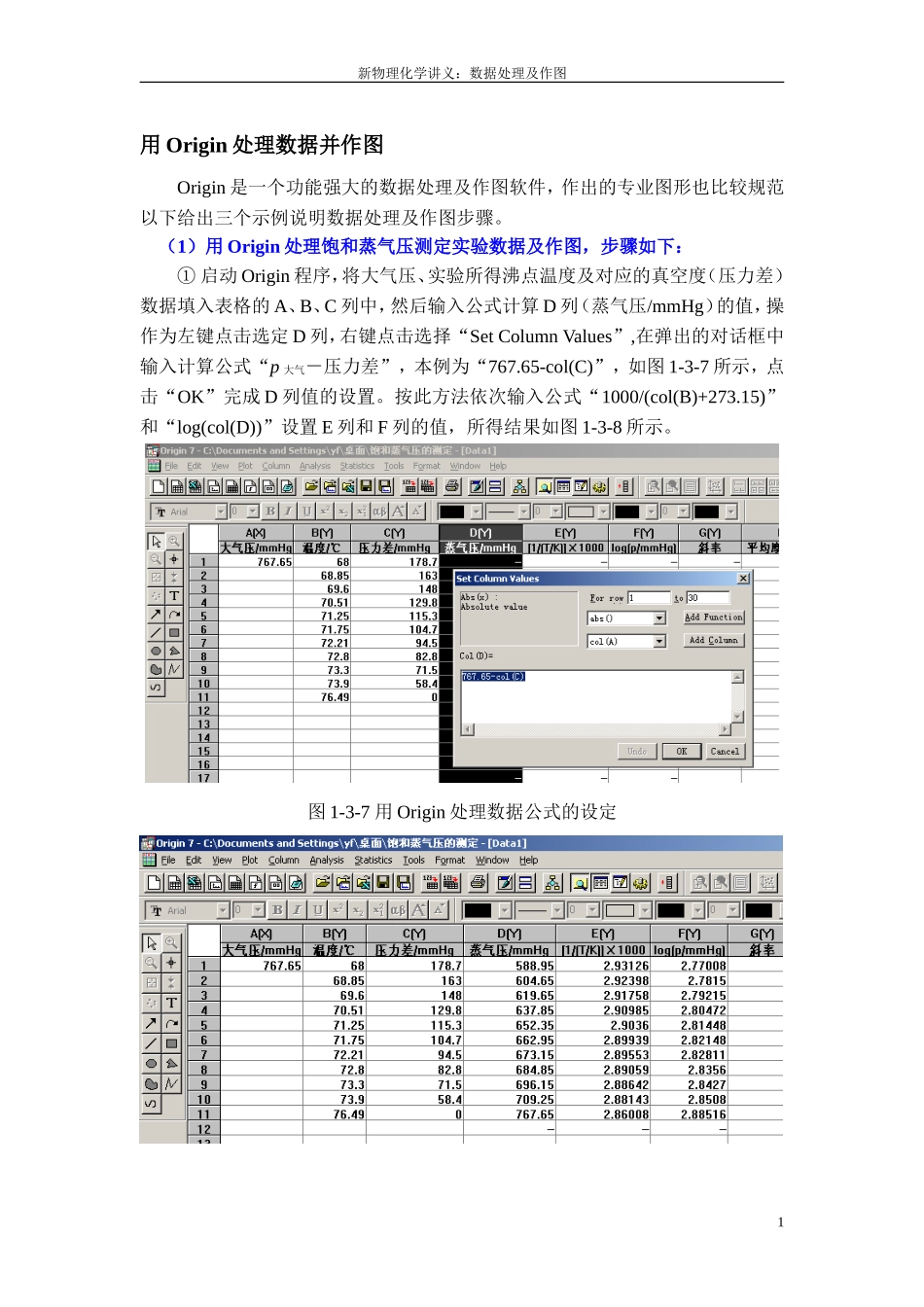

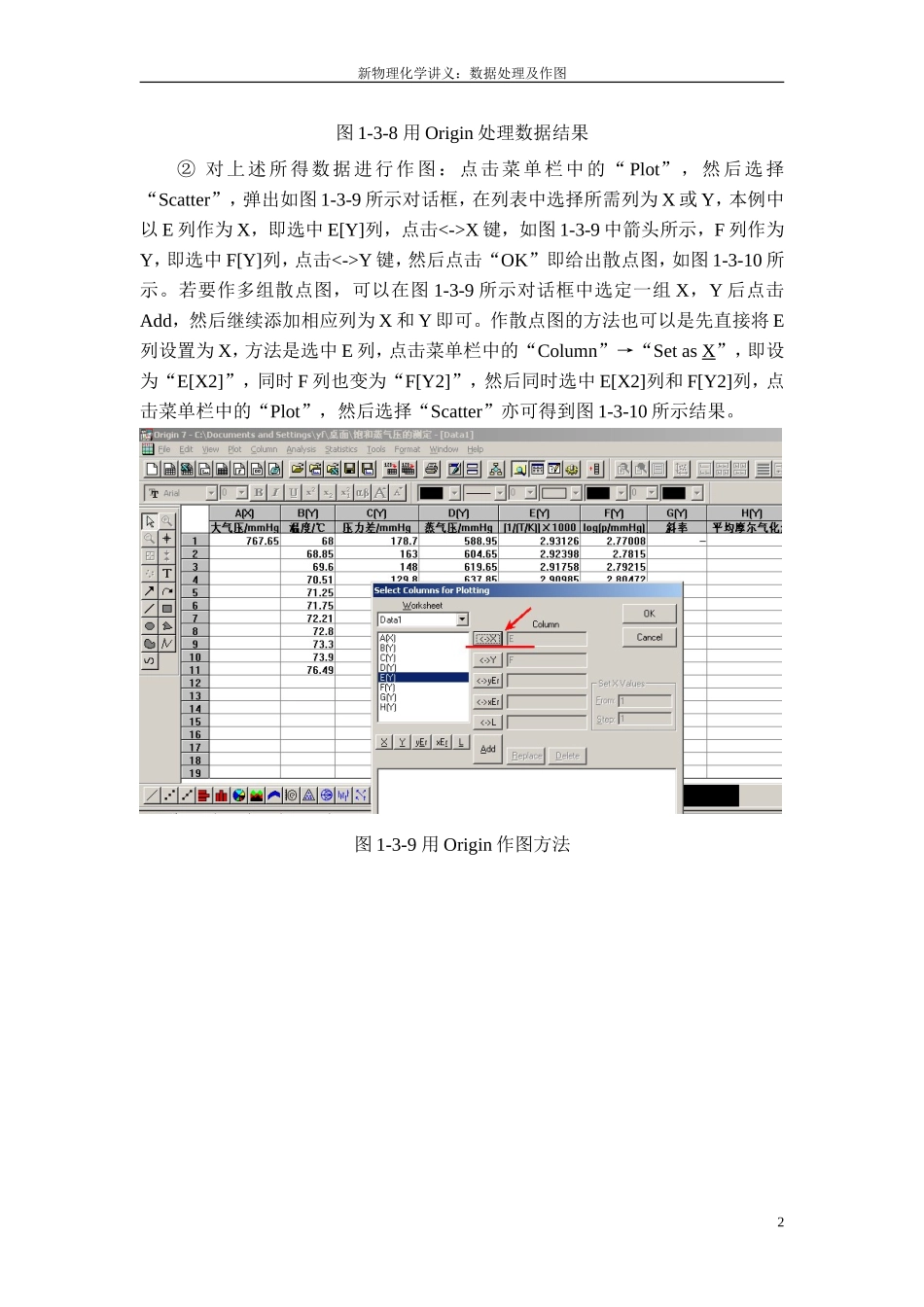

新物理化学讲义：数据处理及作图用Origin处理数据并作图Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范以下给出三个示例说明数据处理及作图步骤。（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：①启动Origin程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“SetColumnValues”,在弹出的对话框中输入计算公式“p大气－压力差”，本例为“767.65-col(C)”，如图1-3-7所示，点击“OK”完成D列值的设置。按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。图1-3-7用Origin处理数据公式的设定1新物理化学讲义：数据处理及作图图1-3-8用Origin处理数据结果②对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatter”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Add，然后继续添加相应列为X和Y即可。作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“SetasX”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatter”亦可得到图1-3-10所示结果。图1-3-9用Origin作图方法2新物理化学讲义：数据处理及作图图1-3-10用Origin作散点图结果然后对所得散点图进行线性拟合，方法是左键点击“Analysis”选择“Fitlinear”，即得拟合的直线，并在右下端窗口给出了拟合后的线性方程，其斜率B、截距A以及相关性R等信息，如图1-3-11所示，如果右下端窗口未显示相关信息，则点击菜单栏中“View”→“ResultsLog”即可显示。之后再回到Data1页面，在G列中设置计算平均摩尔氧化焓的公式，并将拟合得到的斜率带入即可计算出平均摩尔气化焓。最后回到Graph1页面，调整好坐标轴刻度及坐标轴标识，横坐标为1000/T(K)，纵座标为logp或lnp。将所得结果直接用Origin软件打印或点击菜单栏中“Edit”→“CopyPage”，然后粘贴到Word文档中打印。3新物理化学讲义：数据处理及作图图1-3-11用Origin进行线性拟合结果(2)用Origin处理二元液系气液平衡相图实验数据并作图，步骤如下：1）工作曲线的绘制①启动Origin程序，将正丙醇含量、所测的两组折射率数据填入表格的A、B、C列中，然后左键点击选定D列，右键点击选择“SetColumnValues”,在弹出的对话框中输入计算公式“(col(B)+col(C))/2”，如图1-3-12所示，点击“OK”完成D列值的设置，即求得两次折射率的平均值，如图1-3-13。4新物理化学讲义：数据处理及作图图1-3-12用Origin进行折射率数据处理图1-3-13用Origin进行折射率数据处理结果②选中D列（Y），以D列对A列（X）作图，点击工具栏中的散点图快捷按钮，5新物理化学讲义：数据处理及作图如图1-3-14箭头所指，即给出所需散点图，如图1-3-15所示。图1-3-14用Origin进行折射率对正丙醇含量作散点图图1-3-15用Origin作折射率对正丙醇含量散点图结果6新物理化学讲义：数据处理及作图③对所得散点进行拟合，方法是左键点击“Analysis”选择“Fitlinear”，即得拟合的直线，并在右下端窗口给出了拟合后的线性方程，其斜率B、截距A以及相关性R等信息，如图1-3-16所示，如果右下端窗口未显示相关信息，则点击菜单栏中“View”→“ResultsLog”即可显示，记录下所得线性方程式。图1-3-16用Origin拟合后的工作曲线及拟合出的线性方程2）二元液系相图的绘制④启动Origin程序，将实验所得沸点、对应的液相折射率及气相折射率数据分别输入表格的A、B、C列中，根据上述线性方程，用“SetColumnValues”设定D列和E列的值，本例中D列值设定公式为“(col(B)-1.35938)/0.000258874”，E列值设定公式为“(col(C)-1.35938)/0.000258874”，即得不同沸点及对应的...
