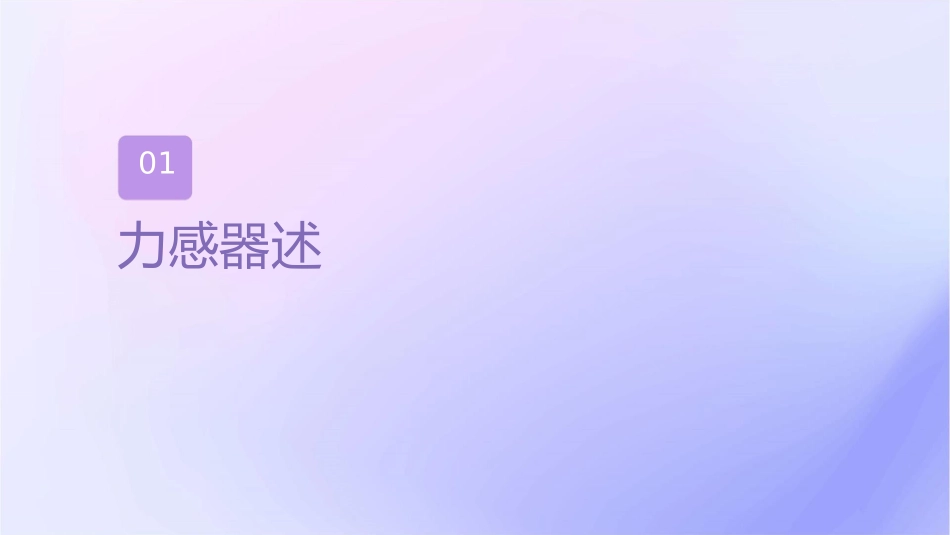

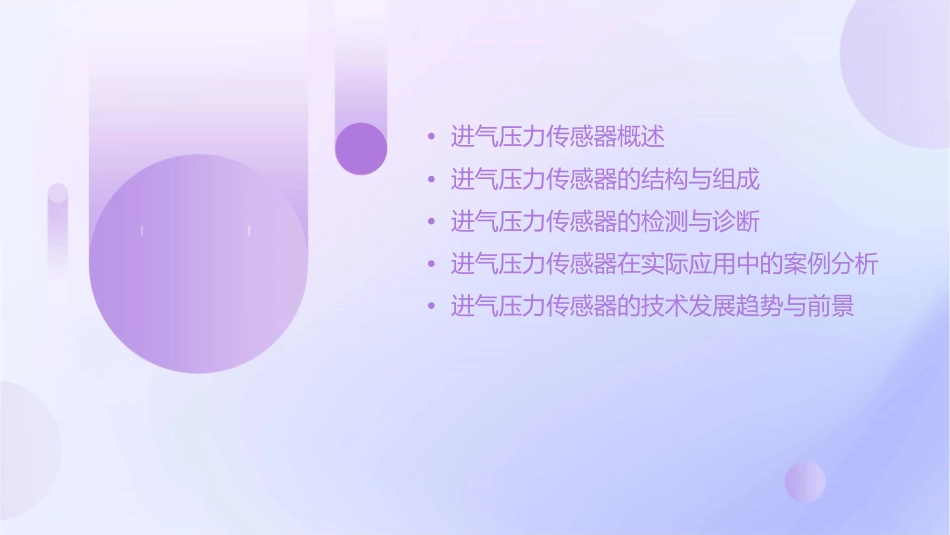

力感器学件•进气压力传感器概述•进气压力传感器的结构与组成•进气压力传感器的检测与诊断•进气压力传感器在实际应用中的案例分析•进气压力传感器的技术发展趋势与前景01力感器述进气压力传感器的作用测量进气歧管内的绝对压力进气压力传感器能够准确测量进气歧管内的绝对压力，为发动机控制系统提供关键参数。发动机性能优化通过实时监测进气压力，传感器能够协助控制系统调整燃油喷射量和点火时机，使发动机在各种工况下实现最佳性能。排放控制进气压力传感器有助于实现更精确的燃油喷射和点火控制，从而降低尾气排放，满足环保要求。进气压力传感器的工作原理信号处理传感器内部的电路对转换得到的电信号进行放大、滤波和线性化处理，以输出与进气压力成比例的标准电压或电流信号。压力转换进气压力传感器通常采用压阻效应或压电效应将进气歧管内的压力转换为电信号。通信接口传感器通过CAN总线或其他通信接口与发动机控制系统实时通信，传输进气压力数据。进气压力传感器的类型压阻式进气压力传感器：利用硅膜片的压阻效应测量进气压力，具有结构简单、成本低、精度适中等特点。压电式进气压力传感器：基于压电晶体的压电效应实现压力测量，具有响应速度快、稳定性好等优点，但成本相对较高。电容式进气压力传感器：采用电容原理测量进气压力，具有高精度、低漂移等优点，但易受温度影响，需要额外的温度补偿措施。以上是对进气压力传感器的全面概述，希望能够帮助您更好地了解这一关键汽车零部件。02力感器的构与成传感器壳体010203保护作用结构与材料连接方式传感器壳体能够保护内部元件免受外部环境的影响，如尘土、水分等。通常采用坚固的工程塑料或金属材料制成，以确保传感器的稳定性和耐用性。传感器壳体上通常会有连接接口，以便与其他车辆系统组件进行连接。压力感应元件感应原理类型精度与线性度压力感应元件是进气压力传感器的核心部分，它能够根据进气歧管内的压力变化产生相应的电信号。常见的压力感应元件有压电式、压阻式和电容式等。压力感应元件的精度和线性度对传感器的性能具有重要影响，高精度和良好线性度的感应元件能够提高传感器的测量准确性。信号转换电路功能123信号转换电路负责将压力感应元件产生的模拟信号转换为数字信号，以便于后续处理和分析。组成信号转换电路通常由放大电路、滤波电路和模数转换器等组成。性能要求信号转换电路应具有稳定的放大倍数、良好的滤波效果和准确的模数转换能力，以确保传感器输出的数字信号准确可靠。03力感器的与断进气压力传感器的检测方法静态检测法通过测量进气歧管内的真空度来检测进气压力传感器的性能。在发动机不运转时，使用真空表对进气歧管进行测量，将测量结果与标准值进行比较，判断传感器是否正常。动态检测法在发动机运转过程中，通过读取故障检测仪上的进气压力数据，观察数据变化是否与发动机工况相符。如果数据异常，则说明进气压力传感器可能存在问题。进气压力传感器的故障诊断故障现象当进气压力传感器出现故障时，发动机可能会出现怠速不稳、加速不良、油耗增加等现象。故障原因进气压力传感器故障的原因可能包括传感器内部元件损坏、连接线路故障、进气歧管漏气等。故障排查首先通过观察发动机工况，确认是否存在进气压力传感器故障现象。然后使用故障检测仪读取相关故障代码和数据流，进一步确定故障原因。最后对传感器、连接线路和进气歧管等进行检查，找出并修复故障部位。进气压力传感器的维修与更换维修方法对于进气压力传感器内部元件损坏或连接线路故障，可以尝试对传感器进行维修。维修方法包括更换损坏的元件、修复连接线路等。但需注意，维修过程需要具备一定的专业知识和操作技能，否则可能会对传感器造成更严重的损坏。更换方法如果进气压力传感器损坏严重或无法修复，则需要进行更换。更换时，首先要选购与原件相同型号和规格的进气压力传感器，然后按照拆卸和安装步骤进行更换。更换完成后，需要对传感器进行调试和检测，确保其正常工作。04力感器中的案例分析案例一故障现象010203当进气压力传感器出现故障时，发动机可能会出现抖动、加速缓慢、功率下降等现象。故障原...
