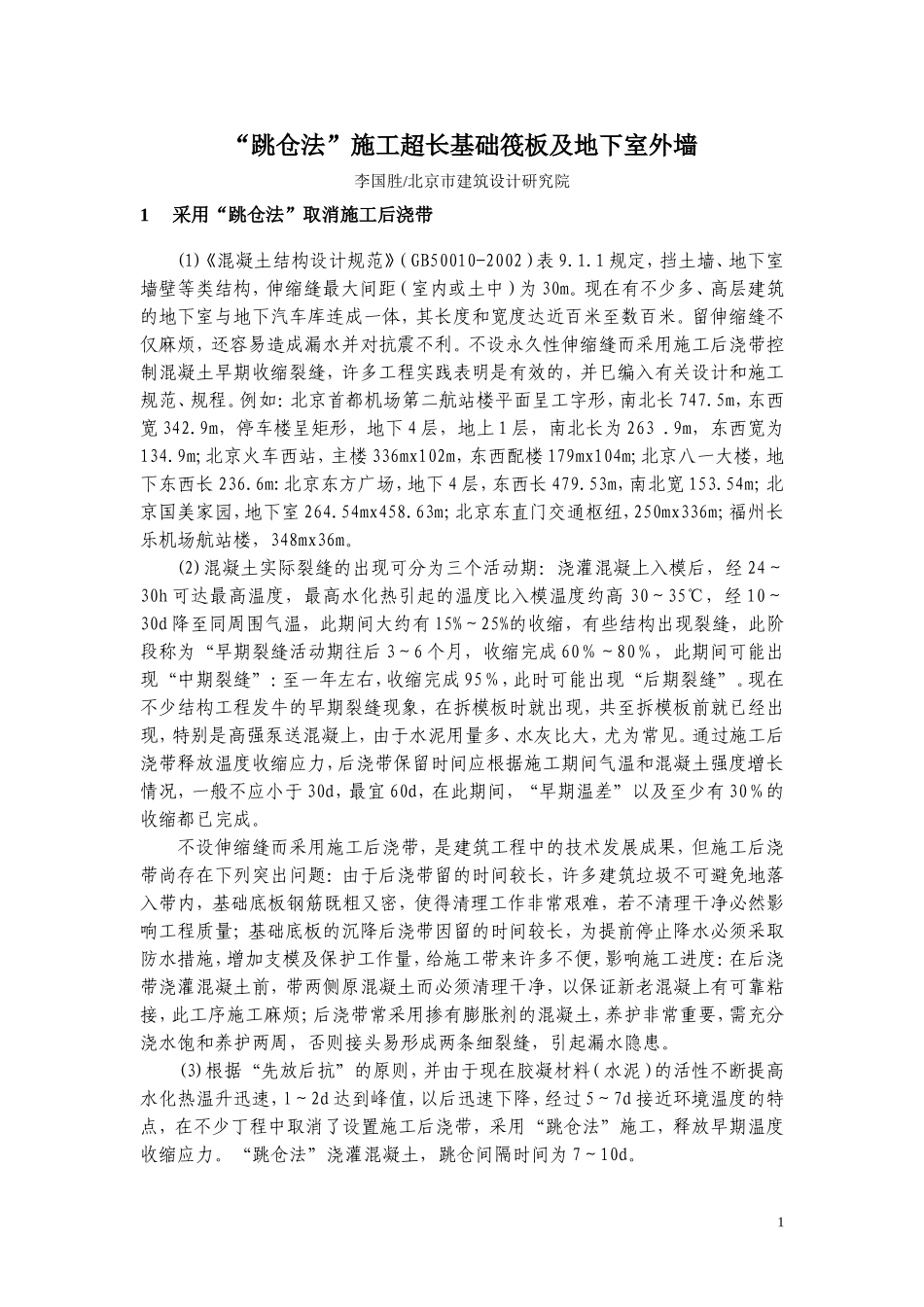

“跳仓法”施工超长基础筏板及地下室外墙李国胜/北京市建筑设计研究院1采用“跳仓法”取消施工后浇带(1)《混凝土结构设计规范》（GB50010-2002）表9.1.1规定，挡土墙、地下室墙壁等类结构，伸缩缝最大间距（室内或土中）为30m。现在有不少多、高层建筑的地下室与地下汽车库连成一体，其长度和宽度达近百米至数百米。留伸缩缝不仅麻烦，还容易造成漏水并对抗震不利。不设永久性伸缩缝而采用施工后浇带控制混凝土早期收缩裂缝，许多工程实践表明是有效的，并巳编入有关设计和施工规范、规程。例如：北京首都机场第二航站楼平面呈工字形，南北长747.5m，东西宽342.9m，停车楼呈矩形，地下4层，地上1层，南北长为263.9m，东西宽为134.9m;北京火车西站，主楼336mx102m，东西配楼179mx104m;北京八一大楼，地下东西长236.6m:北京东方广场，地下4层，东西长479.53m，南北宽153.54m；北京国美家园，地下室264.54mx458.63m；北京东直门交通枢纽，250mx336m；福州长乐机场航站楼，348mx36m。(2)混凝土实际裂缝的出现可分为三个活动期：浇灌混凝上入模后，经24～30h可达最高温度，最高水化热引起的温度比入模温度约高30～35℃，经10～30d降至同周围气温，此期间大约有l5%～25%的收缩，有些结构出现裂缝，此阶段称为“早期裂缝活动期往后3～6个月，收缩完成60％～80％，此期间可能出现“中期裂缝”：至一年左右，收缩完成95％，此时可能出现“后期裂缝”。现在不少结构工程发牛的早期裂缝现象，在拆模板时就出现，共至拆模板前就已经出现，特别是高强泵送混凝上，由于水泥用量多、水灰比大，尤为常见。通过施工后浇带释放温度收缩应力，后浇带保留时间应根据施工期间气温和混凝土强度增长情况，一般不应小于30d，最宜60d，在此期间，“早期温差”以及至少有30％的收缩都已完成。不设伸缩缝而采用施工后浇带，是建筑工程中的技术发展成果，但施工后浇带尚存在下列突出问题：由于后浇带留的时间较长，许多建筑垃圾不可避免地落入带内，基础底板钢筋既粗又密，使得清理工作非常艰难，若不清理干净必然影响工程质量；基础底板的沉降后浇带因留的时间较长，为提前停止降水必须采取防水措施，增加支模及保护工作量，给施工带来许多不便，影响施工进度：在后浇带浇灌混凝土前，带两侧原混凝土而必须清理干净，以保证新老混凝上有可靠粘接，此工序施工麻烦；后浇带常采用掺有膨胀剂的混凝土，养护非常重要，需充分浇水饱和养护两周，否则接头易形成两条细裂缝，引起漏水隐患。(3)根据“先放后抗”的原则，并由于现在胶凝材料（水泥）的活性不断提高水化热温升迅速，l～2d达到峰值，以后迅速下降，经过5～7d接近环境温度的特点，在不少丁程中取消了设置施工后浇带，采用“跳仓法”施工，释放早期温度收缩应力。“跳仓法”浇灌混凝土，跳仓间隔时间为7～10d。1“跳仓法”施工从1978年开始，在上海宝钢等工业建筑及上海八万人体育场、上海金融广场等民用建筑中采用，北京从2005年开始，在中京艺苑（梅兰芳大剧院）、蓝色港湾、居然大厦等工程中应用，取消了后浇带，获得了良好的裂缝控制效果和经济效益，施工方便、缩短工期、降低造价、质量可靠，其成果通过了专家技术签定，将为新的施工技术规范修订提供新内容。2“跳仓法”施工要点(1)“跳仓法”施工主要在筏板基础工程中采用，根据筏板面积大致分为长和宽都不大于40m的区域，沿任一方向分条编号(图1)，筏板（平板式或梁板式）钢筋可根据施工安排先后有序绑扎，混凝土浇灌跳仓进行，如图l，先浇灌I-1，I-3，II-2，II-4，III-l，III-3（图中阴影处）：再浇灌I-2，I-4，II-1，II-3，III-2，III-4。仓与仓之间设置钢筋支架和“快易收口网”（专门用于后浇带，代替木模板），并在板厚中间设遇水膨胀橡胶条或钢板止水带（图2）。(2)混凝土强度等级不宜太高(C30～C40)，掺粉煤灰，减少水泥用量，减小水灰比，控制好坍落度，适当延长初凝时间，设计强度等级的龄期采用60d或90d(《高层建筑混凝土结构技术规程》(JGJ3-2002)的12.1.12条有此规定）。2(3)浇灌混凝土采用“分层浇筑、分层振捣、一个斜面、连续浇灌、一次到顶”的施工方法（见图3），每层厚度控制在500...
