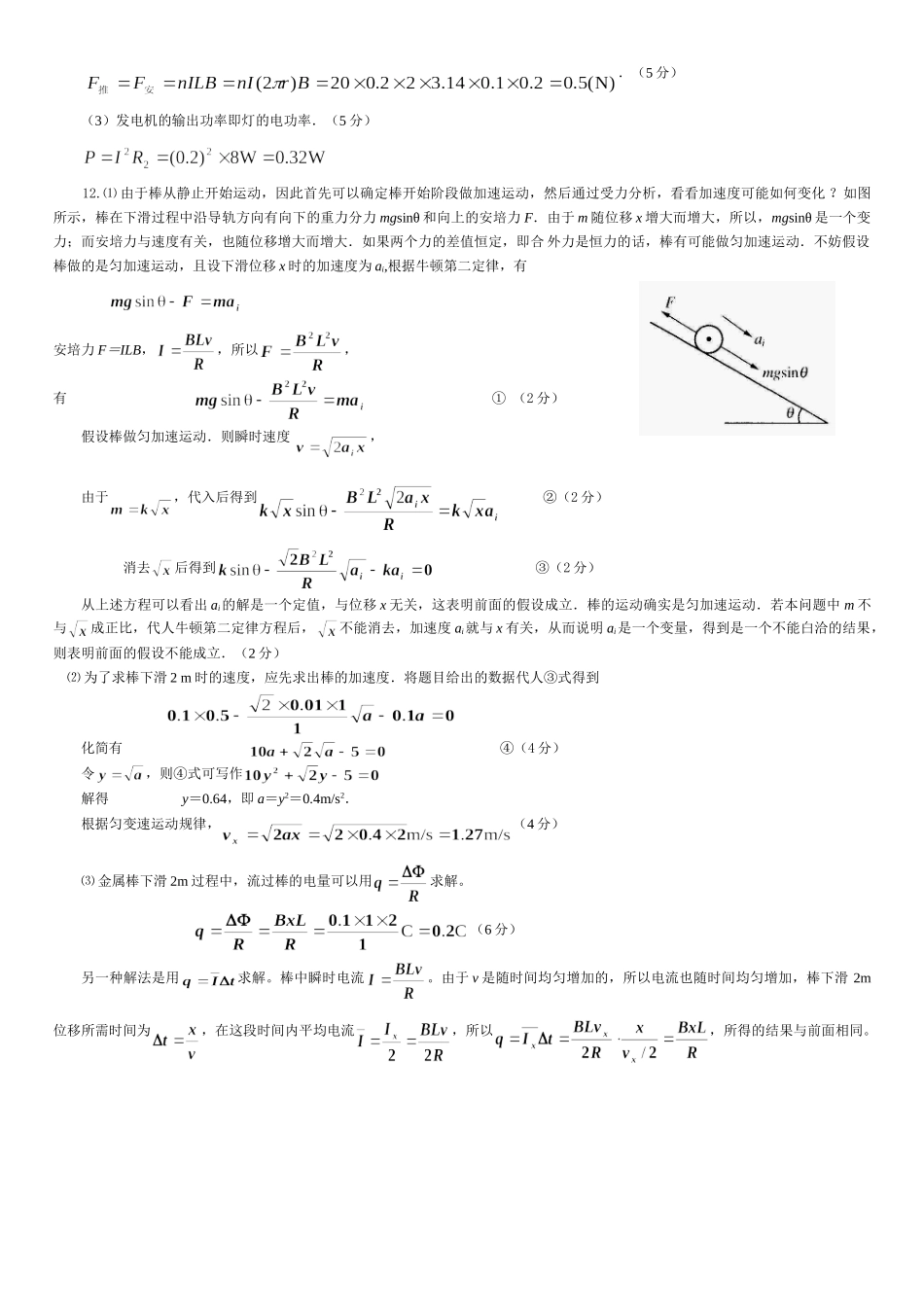

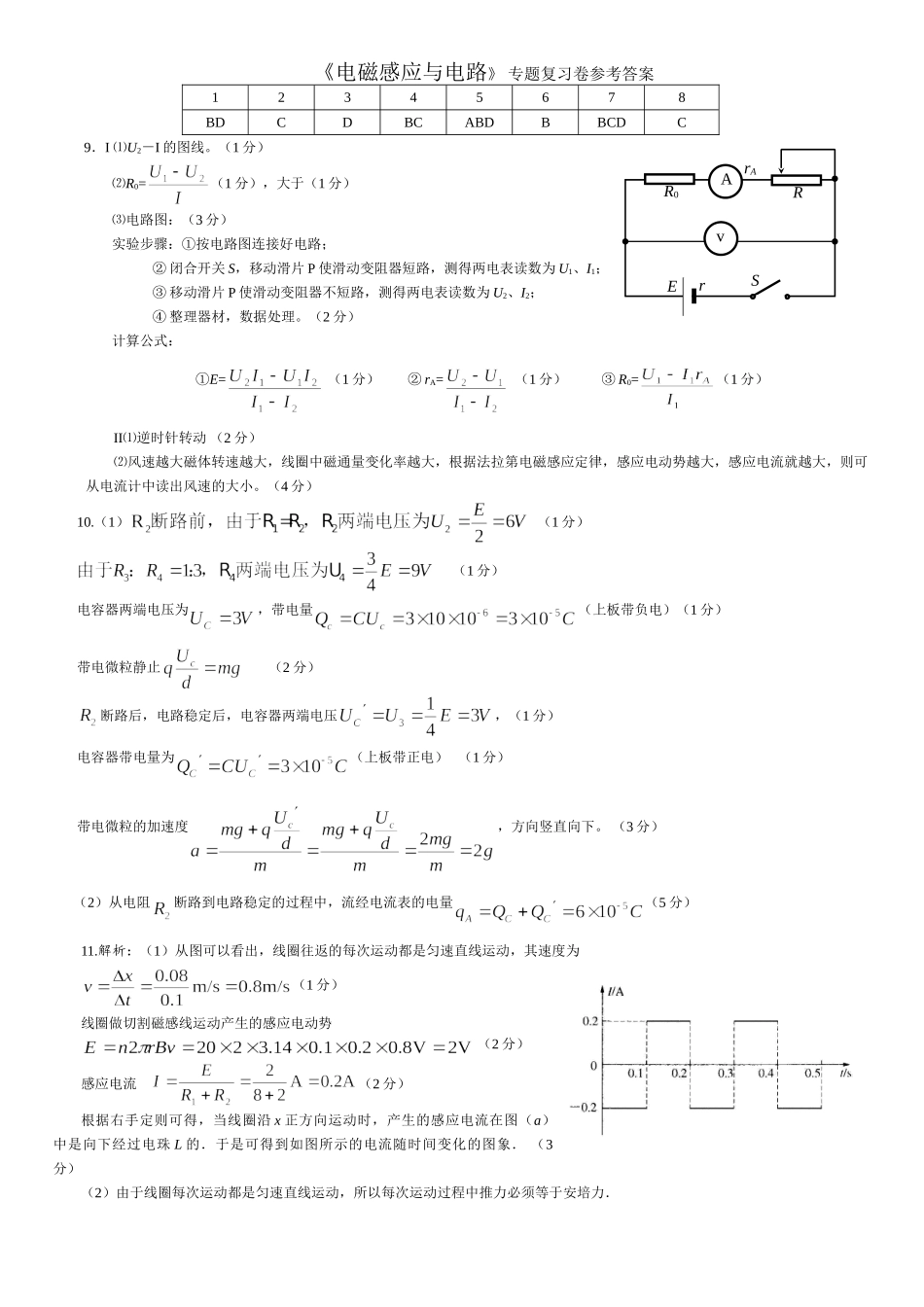

《电磁感应与电路》专题复习卷参考答案12345678BDCDBCABDBBCDC9．I⑴U2－I的图线。（1分）⑵R0=（1分），大于（1分）⑶电路图：（3分）实验步骤：①按电路图连接好电路；②闭合开关S，移动滑片P使滑动变阻器短路，测得两电表读数为U1、I1；③移动滑片P使滑动变阻器不短路，测得两电表读数为U2、I2；④整理器材，数据处理。（2分）计算公式：①E=（1分）②rA=（1分）③R0=（1分）II⑴逆时针转动（2分）⑵风速越大磁体转速越大，线圈中磁通量变化率越大，根据法拉第电磁感应定律，感应电动势越大，感应电流就越大，则可从电流计中读出风速的大小。（4分）10.（1）（1分）（1分）电容器两端电压为，带电量（上板带负电）（1分）带电微粒静止（2分）断路后，电路稳定后，电容器两端电压，（1分）电容器带电量为（上板带正电）（1分）带电微粒的加速度，方向竖直向下。（3分）（2）从电阻断路到电路稳定的过程中，流经电流表的电量（5分）11.解析：（1）从图可以看出，线圈往返的每次运动都是匀速直线运动，其速度为（1分）线圈做切割磁感线运动产生的感应电动势（2分）感应电流（2分）根据右手定则可得，当线圈沿x正方向运动时，产生的感应电流在图（a）中是向下经过电珠L的．于是可得到如图所示的电流随时间变化的图象．（3分）（2）由于线圈每次运动都是匀速直线运动，所以每次运动过程中推力必须等于安培力．AR0RESrrAv．（5分）（3）发电机的输出功率即灯的电功率．（5分）12.⑴由于棒从静止开始运动，因此首先可以确定棒开始阶段做加速运动，然后通过受力分析，看看加速度可能如何变化？如图所示，棒在下滑过程中沿导轨方向有向下的重力分力mgsinθ和向上的安培力F．由于m随位移x增大而增大，所以，mgsinθ是一个变力；而安培力与速度有关，也随位移增大而增大．如果两个力的差值恒定，即合外力是恒力的话，棒有可能做匀加速运动．不妨假设棒做的是匀加速运动，且设下滑位移x时的加速度为ai,根据牛顿第二定律，有安培力F＝ILB，，所以，有①（2分）假设棒做匀加速运动．则瞬时速度，由于，代入后得到②（2分）消去后得到③（2分）从上述方程可以看出ai的解是一个定值，与位移x无关，这表明前面的假设成立．棒的运动确实是匀加速运动．若本问题中m不与成正比，代人牛顿第二定律方程后，不能消去，加速度ai就与x有关，从而说明ai是一个变量，得到是一个不能白洽的结果，则表明前面的假设不能成立．（2分）⑵为了求棒下滑2m时的速度，应先求出棒的加速度．将题目给出的数据代人③式得到化简有④（4分）令，则④式可写作解得y＝0.64，即a＝y2＝0.4m/s2．根据匀变速运动规律，（4分）⑶金属棒下滑2m过程中，流过棒的电量可以用求解。（6分）另一种解法是用求解。棒中瞬时电流。由于v是随时间均匀增加的，所以电流也随时间均匀增加，棒下滑2m位移所需时间为，在这段时间内平均电流，所以，所得的结果与前面相同。
