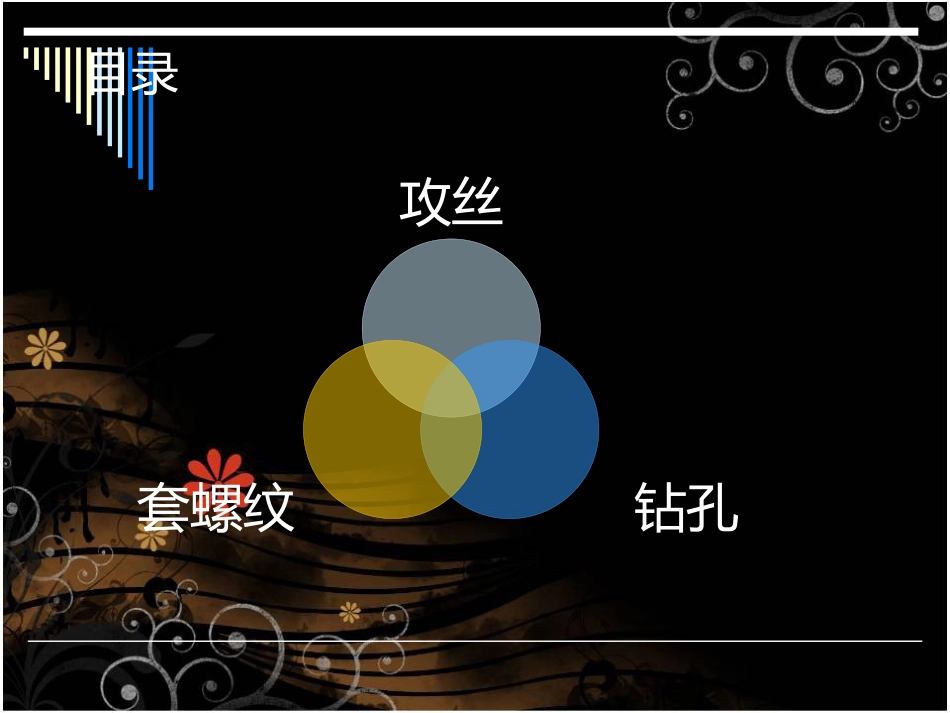

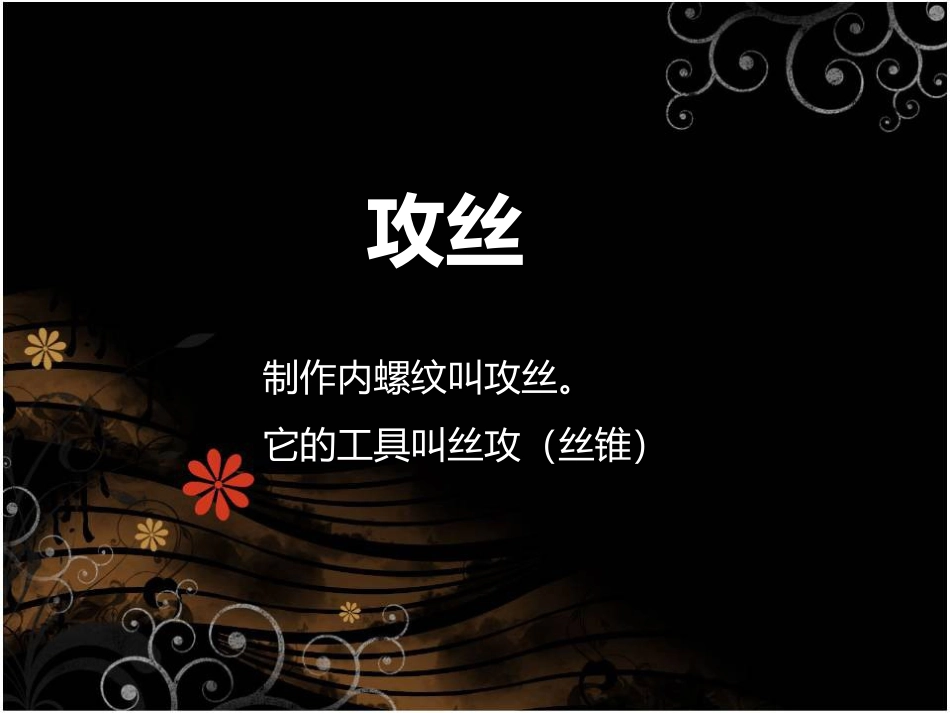

打孔攻丝板牙技巧目录攻丝钻孔套螺纹攻丝制作内螺纹叫攻丝。它的工具叫丝攻（丝锥）丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr制成，并经热处理制成。通常M6～M24的丝锥一套为两支，称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。丝锥丝锥分类1.按驱动不同分:手用丝锥和机用丝锥2.按加工方式分:切削丝锥和挤压丝锥3.按被加工螺纹分:公制粗牙丝锥,公制细牙丝锥,管螺纹丝锥等4.根据其形状分为直槽丝锥，螺旋槽丝锥和螺尖丝锥。5.按使用时丝锥攻丝方向又可分为顺扣丝锥和倒扣丝锥。每个丝锥都有工作部分和柄部组成。工作部分是由切削部分和校准部分组成。轴向有几条（一般是三条或四条）容屑槽，相应地形成几瓣刀刃（切削刃）和前角。切削部分（即不完整的牙齿部分）是切削螺纹的重要部分，常磨成圆锥形，以便使切削负荷分配在几个刀齿上。头锥的锥角小些，有5～7个牙；二锥的锥角大些，有3～4个牙。校准部分具有完整的牙齿，用于修光螺纹和引导丝锥沿轴向运动。柄部有方头，其作用是与铰扛相配合并传递扭矩。铰杠是用来夹持丝锥的工具，常用的是可调式铰杠。旋转手柄即可调节方孔的大小，以便夹持不同尺寸的丝锥。铰杠长度应根据丝锥尺寸大小进行选择，以便控制攻螺纹时的扭矩，防止丝锥因施力不当而扭断铰杠（绞手）丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）底孔直径的确定钢材上钻螺纹底孔的钻头直径(mm)螺纹直径(d)234568101214162024螺距(z)O.4O.5O.7O.811.251.51.75222.53钻头直径(d2)1.62.53.34.256.78.510.211.913.917.420.9攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d钻孔深度的确定孔口倒角攻螺纹前要在钻孔的孔口进行倒角，以利于丝锥的定位和切入。倒角的深度大于螺纹的螺距。（1）根据工件上螺纹孔的规格，正确选择丝锥，先头锥后二锥，不可颠倒使用。（2）工件装夹时，要使孔中心垂直于钳口，防止螺纹攻歪。（3）用头锥攻螺纹时，先旋入1～2圈后，要检查丝锥是否与孔端面垂直（可目测或直角尺在互相垂直的两个方向检查）。当切削部分已切入工件后，每转1～2圈应反转1/4圈，以便切屑断落；同时不能再施加压力（即只转动不加压），以免丝锥崩牙或攻出的螺纹齿较瘦。攻螺纹的操作要点及注意事项（4）攻钢件上的内螺纹，要加机油润滑，可使螺纹光洁、省力和延长丝锥使用寿命；攻铸铁上的内螺纹可不加润滑剂，或者加煤油；攻铝及铝合金、紫铜上的内螺纹，可加乳化液。（5）不要用嘴直接吹切屑，以防切屑飞入眼内。攻螺纹的操作要点及注意事项套螺纹用板牙或螺纹切头加工工件的螺纹它的工具叫板牙加工或修正外螺纹的螺纹加工工具。用合金工具钢9SiGr制成，并经热处理淬硬。其外形像一个圆螺母，只是上面钻有3～4个排屑孔，并形成刀刃。板牙管螺纹板牙（英制）板牙的结构板牙由切屑部分、定位部分和排屑孔组成。圆板牙螺孔的两端有40°的锥度部分，是板牙的切削部分。定位部分起修光作用。板牙的外圆有一条深槽和四个锥坑，锥坑用于定位和紧固板牙。板牙架板牙架是用来夹持板牙、传递扭矩的工具。不同外径的板牙应选用不同的板牙架。圆杆直径的确定与攻螺纹相同，套螺纹时有切削作用，也有挤压金属的作用。故套螺纹前必须检查圆桩直径。圆杆直径应稍小于螺纹的公称尺寸，圆杆直径可查表或按经验公式计算。经验公式：圆杆直径=螺纹外径d-(0.13～0.2)螺距p套螺纹前圆杆端部应倒角，使板牙容易对准工件中心，同时也容易切入。倒角长度应大于一个螺距，斜角为15°～30°。圆杆端部的倒角（1）每次套螺纹前应将板牙排屑槽内及螺纹内的切屑清除干净；（2）套螺纹前要检查圆杆直径大小和端部倒角；（3）套螺纹时切削扭矩很大，易损坏圆杆的已加工面，...
