蜗轮蜗杆传动类型简介课件VIP免费

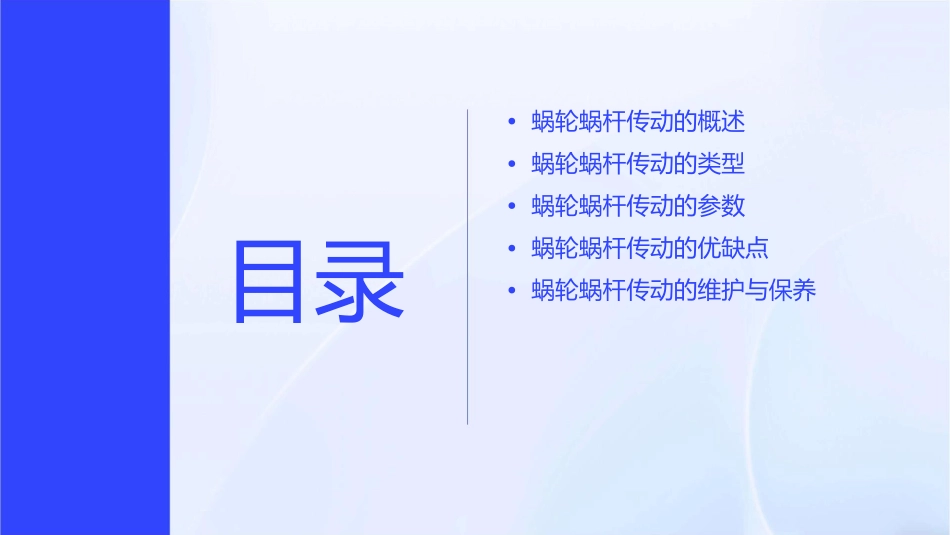

蜗轮蜗杆传动类型简介课件•蜗轮蜗杆传动的概述•蜗轮蜗杆传动的类型•蜗轮蜗杆传动的参数•蜗轮蜗杆传动的优缺点•蜗轮蜗杆传动的维护与保养目录01蜗轮蜗杆传动的概述蜗轮蜗杆传动的定义01蜗轮蜗杆传动是一种常见的机械传动方式，由蜗轮和蜗杆组成，通过它们之间的啮合作用实现动力的传递。02蜗轮蜗杆传动通常用于减速传动，具有传动比大、结构紧凑、传动平稳等优点。蜗轮蜗杆传动的特点传动平稳蜗轮蜗杆传动过程中，由于蜗轮和蜗杆之间的啮合作用，使得传动平稳，振动小。结构紧凑承载能力高蜗轮蜗杆传动结构紧凑，占用空间小，便于在狭小空间内安装。蜗轮蜗杆传动具有较高的承载能力，能够传递较大的扭矩。传动比大效率较低蜗轮蜗杆传动的传动比通常较大，可以达到1:100甚至更大的比例，因此可以用于需要较大减速比的场合。相对于齿轮传动，蜗轮蜗杆传动的效率较低，会有一定的能量损失。蜗轮蜗杆传动的应用场景减速器自动化设备蜗轮蜗杆传动广泛应用于各种减速器中，如工业减速器、电梯减速器等。在自动化生产线和机器人中，蜗轮蜗杆传动可以用于实现精确的定位和速度控制。传动装置其他领域在各种需要减速传动的机械装置中，如纺织机、包装机等，蜗轮蜗杆传动也是常见的选择。除了以上领域，蜗轮蜗杆传动还广泛应用于建筑、矿山、化工等行业的机械设备中。02蜗轮蜗杆传动的类型圆柱蜗轮蜗杆传动圆柱蜗轮蜗杆传动是一种常见的蜗轮蜗杆传动类型，其特点是蜗杆轴截面为圆形，且蜗轮齿数与蜗杆头数相等。这种传动方式具有结构简单、紧凑、承载能力大等优点，因此在许多机械传动系统中得到广泛应用。圆柱蜗轮蜗杆传动的缺点是传动效率较低，且传动比和传动范围有限。圆弧齿圆柱蜗轮蜗杆传动圆弧齿圆柱蜗轮蜗杆传动是一种改进型的圆柱蜗轮蜗杆传动，其特点是蜗杆的齿面呈圆弧状。与传统的圆柱蜗轮蜗杆传动相比，圆弧齿圆柱蜗轮蜗杆传动的优点在于承载能力更强、传动效率更高、传动比更大。此外，圆弧齿圆柱蜗轮蜗杆传动的缺点是制造难度较大，成本较高。圆锥蜗轮蜗杆传动01圆锥蜗轮蜗杆传动是一种以圆锥面作为齿面的蜗轮蜗杆传动类型。02这种传动方式的特点是承载能力强、传动比大、传动效率高，且具有较好的自锁性能。03圆锥蜗轮蜗杆传动的缺点是结构较为复杂，制造难度较大，且成本较高。弧齿锥蜗轮蜗杆传动弧齿锥蜗轮蜗杆传动的缺点是制造难度较大，成本较高，且对安装和维护的要求较高。弧齿锥蜗轮蜗杆传动是一种将锥齿面和圆弧齿面结合的蜗轮蜗杆传动类型。这种传动方式结合了圆锥蜗轮蜗杆传动和圆弧齿圆柱蜗轮蜗杆传动的优点，具有更高的承载能力、更大的传动比和更高的传动效率。03蜗轮蜗杆传动的参数模数模数是蜗轮蜗杆传动中一个重要的参数，它表示蜗杆的轴向截面内蜗杆分度圆直径的大小。模数的大小直接影响到蜗轮蜗杆传动的承载能力、效率和寿命。一般来说，模数越大，蜗轮蜗杆的承载能力越强，但同时也会增加摩擦和磨损。因此，在选择模数时，需要根据实际需求进行权衡。压力角压力角是指蜗杆轴线与蜗轮端面之间的夹角，它反映了蜗轮蜗杆啮合时的接触应力。压力角的大小对蜗轮蜗杆传动的效率和承载能力有着显著的影响。较小的压力角可以减小接触应力，提高传动效率，但也会降低承载能力。反之，较大的压力角可以提高承载能力，但也会增加摩擦和磨损。因此，选择合适的压力角对于蜗轮蜗杆传动的性能至关重要。VS齿数齿数是蜗轮蜗杆传动中蜗杆和蜗轮的齿数之和。齿数的多少直接影响到蜗轮蜗杆传动的传动比和传动效率。齿数越多，传动比越大，但同时也会增加摩擦和磨损。因此，在选择齿数时，需要根据实际需求进行权衡。齿宽齿宽是指蜗杆的轴向截面内蜗轮齿的宽度。齿宽的大小对蜗轮蜗杆传动的承载能力和稳定性有一定影响。较宽的齿可以增加接触面积，提高承载能力，但过宽的齿可能会导致传动不平稳、振动等问题。因此，选择合适的齿宽需要根据实际需求进行权衡。04蜗轮蜗杆传动的优缺点优点高效能结构紧凑蜗轮蜗杆传动具有较高的传动效率，能够在较小的空间内实现较大的传动比。由于蜗轮蜗杆的紧凑设计，使得传动装置体积小，重量轻，便于安装和维护。承载能力强传动平稳...
