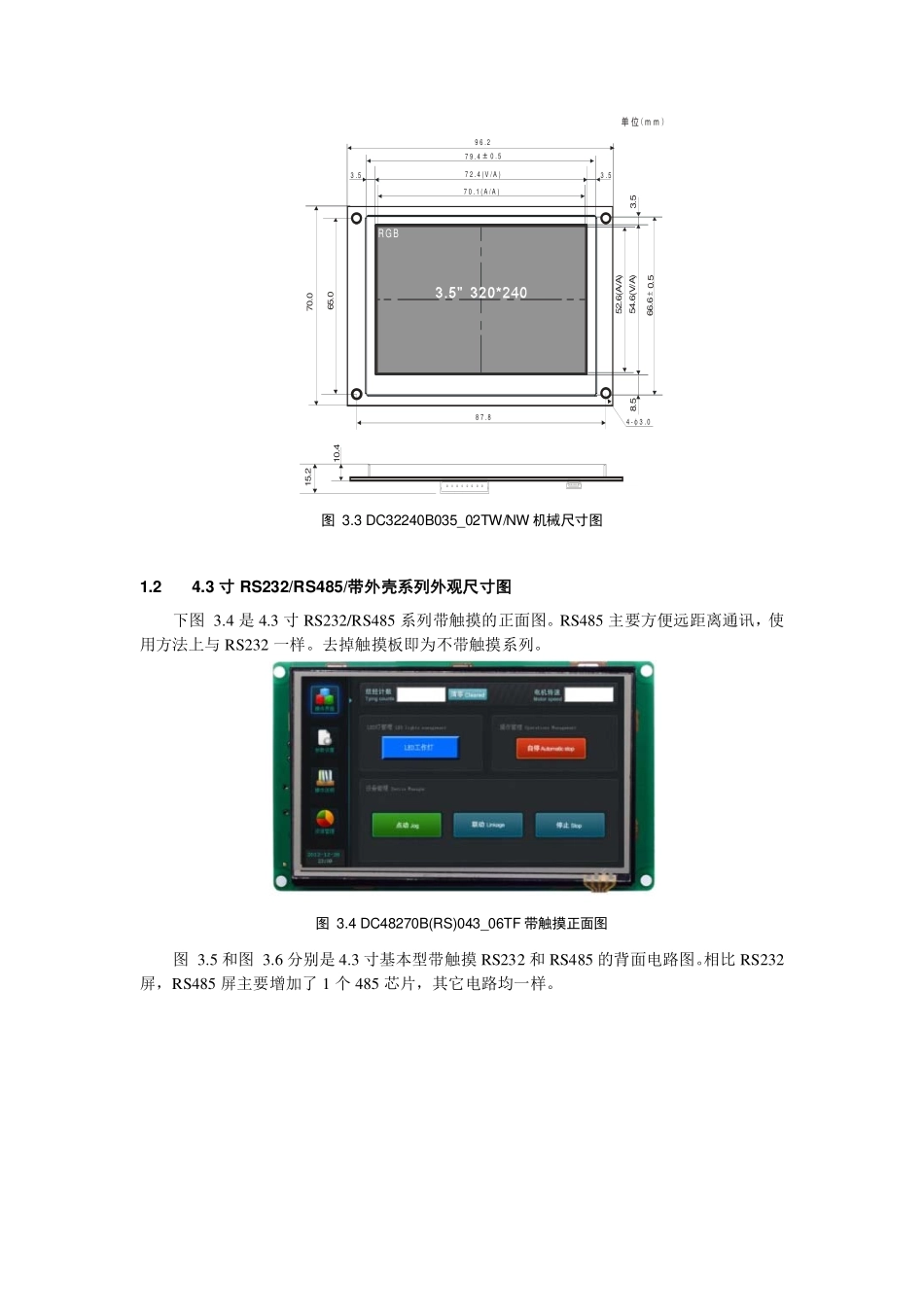

基本型产品选型和外观尺寸图1基本型产品外观尺寸图·······································1.13.5寸基本型RS232系列外观尺寸图·············································1.24.3寸RS232/RS485/带外壳系列外观尺寸图·····································1.35.0寸基本型RS232/RS485外观尺寸图··········································1.45.6寸基本型RS232/RS485外观尺寸图··········································1.57.0寸基本型RS232/RS485/电容屏/带外壳外观尺寸图························1.68.0寸基本型RS232/RS485外观尺寸图··········································1.710.4寸基本型RS232/RS485外观尺寸图基本型产品选型和外观尺寸图本章主要介绍串口屏基本型常用尺寸的外观和机械尺寸图,最新产品外观图可以登录网站进行查阅和下载。1基本型产品外观尺寸图产品外观尺寸图包含了RS232、RS485、电容屏和带外壳系列。同一个尺寸不同系列(带外壳除外)结构尺寸均一样。由于涉及串口屏数量众多,所有串口屏外观尺寸图无法一一罗列,仅列举了一些常规型号,供读者选型参考。1.13.5寸基本型RS232系列外观尺寸图如图3.1-图3.3分别是3.5寸基本型正面、反面和尺寸图,其中3.5寸只能5V供电(非宽压),无RTC功能。去掉触摸板即为不带触摸系列。图3.1DC32240B035_02TW带触摸正面实物图图3.2DC32240B035_02TW/NW背面实物图70.1(A/A)3.566.60.53.570.087.865.04-3.0φ15.2单位()mm52.6(A/A)RGB3.58.572.4(V/A)54.6(V/A)10.496.279.40.5图3.3DC32240B035_02TW/NW机械尺寸图1.24.3寸RS232/RS485/带外壳系列外观尺寸图下图3.4是4.3寸RS232/RS485系列带触摸的正面图。RS485主要方便远距离通讯,使用方法上与RS232一样。去掉触摸板即为不带触摸系列。图3.4DC48270B(RS)043_06TF带触摸正面图图3.5和图3.6分别是4.3寸基本型带触摸RS232和RS485的背面电路图。相比RS232屏,RS485屏主要增加了1个485芯片,其它电路均一样。图3.5DC48270B043_06TF(RS232)带触摸背面图图3.6DC48270RS043_06TF(RS485)带触摸背面图下图3.7-图3.8是4.3寸RS232电容屏正反面图。RS232电容屏相对电阻屏只是更改了触摸介质。电容屏的优点是触摸力度更轻,透光率高,但无法适应恶劣的工业环境。电容屏本身只是一层0.4mm的薄膜,贴合在1-5mm厚度的钢化玻璃盖板上(玻璃预先喷好了外观丝印及显示区域),然后整个钢化玻璃贴合在用户模具最外面,使产品从外面看上去呈现一个漂亮的镜面,类似IPAD效果。如果选择电容屏,那电容屏外表面一定是一个全镜面结构。每个人使用的玻璃尺寸大小均不一样,所以前期工程师购买个样品使用,方式为:3mm透明玻璃+电容屏膜+显示屏,仅适用串口屏的研发使用。工程师验证测试通过后,需要根据自己产品结构开具玻璃盖板,批量供应方式为:电容屏膜+显示屏。电容屏的安装和知识可以登录官网资料下载栏进行下载。图3.7DC48270B043_03CW电容屏正面图图3.8DC48270B043_03CW电容屏背面图122.0107.50.595.0(A/A)4.64.656.9(V/A)690.58.43.774.7114.865.84-3.0φ15.2单位()mm98.3(V/A)53.8(A/A)RGB10.3图3.9DC48270B(RS)043_06TF/NW机械尺寸图图3.10-图3.11是4.3寸带外壳RS232/RS485系列机械尺寸图。采用工业标准机柜卡扣式安装。图3.10DC48270B043_06WK(RS232)机械尺寸图图3.11DC48270RS043_06WK(RS485)背面图1.35.0寸基本型RS232/RS485外观尺寸图如图3.12-图3.15分别是5.0寸RS232、RS485带触摸外观正反和尺寸图。从图中可以看出,RS232和RS485除了通讯机制不一样,其它功能和硬件均一样。去掉触摸板即为不带触摸系列。图3.12DC80480B(RS)050_03TF带触摸正面图图3.13DC80480B050_03TF(RS232)带触摸背面图图3.14DC80480RS050_03TF(RS485)带触摸背面图143.7122.10.5108.0(A/A)6.36.366.3((v/A)77.70.5...
