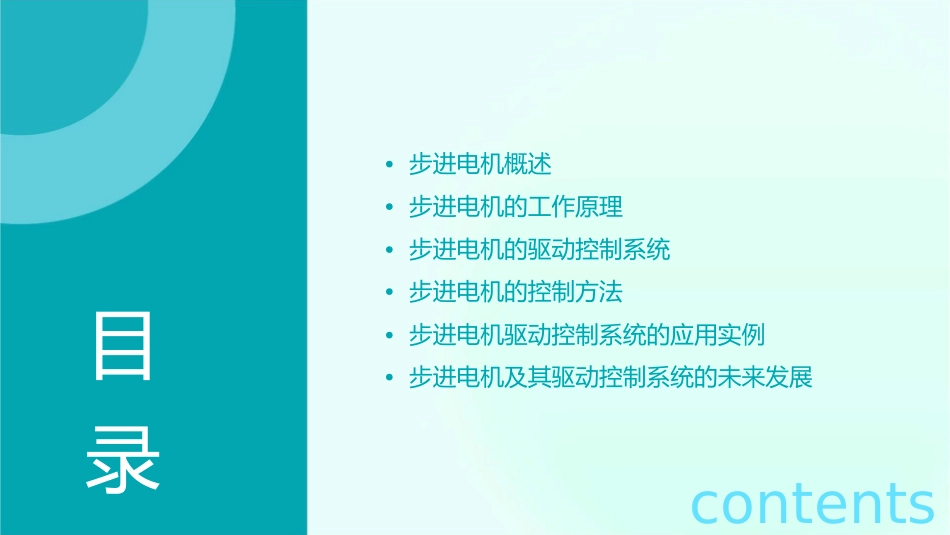

步进电机及其驱动控制系统课件•步进电机概述•步进电机的工作原理•步进电机的驱动控制系统•步进电机的控制方法目•步进电机驱动控制系统的应用实例•步进电机及其驱动控制系统的未来发展录contents01步进电机概述步进电机的定义和特点步进电机是一种将电脉冲信号转换成角位移或线位移的执行元件，具有控制精度高、响应速度快、低速性能好等优点。步进电机不需要中间转换机构，步进电机结构简单、体积小、重量轻，易于维护和安装，广泛应用于各种自动化设备和仪器中。可以直接将电脉冲信号转化为机械旋转或线性运动，适合高精度、高速度的控制系统。步进电机的分类和结构步进电机按照结构可以分为反应式、永磁式和混合式三种类型。反应式步进电机利用磁铁和线圈之间的相互作用力产生转矩，具有结构简单、成本低等优点，但性能较低。永磁式步进电机利用永久磁铁产生磁场，具有高精度、高转矩等优点，但成本较高。混合式步进电机结合了反应式和永磁式的优点，具有高性能、低成本等优点，但结构较为复杂。步进电机的应用和发展趋势步进电机广泛应用于数控机床、机器人、自动化生产线、医疗器械等领域。随着技术的不断发展，步进电机的性能不断提高，控制精度和响应速度不断提升，同时成本不断降低，使得步进电机的应用前景更加广阔。目前，随着智能制造和物联网技术的快速发展，步进电机在智能家居、智能交通等领域的应用也日益广泛。02步进电机的工作原理步进电机的电磁场与转矩电磁场步进电机通过电磁场产生转矩。在定子中，电流通过绕组产生磁场，该磁场与转子中的磁铁相互作用产生转矩。转矩转矩是步进电机旋转的驱动力。它由定子磁场和转子磁铁之间的相互作用产生，使转子以一定的角度旋转。步进电机的旋转原理旋转方向步进电机的旋转方向取决于定子绕组中电流的方向。当电流通过绕组时，磁场发生变化，从而引起转子的旋转。旋转速度旋转速度取决于电源频率和电机极数。电源频率越高，电机旋转速度越快；电机极数越多，旋转速度越慢。步进电机的步进原理步进角度步进电机的步进角度取决于转子磁铁的极数和定子绕组的通电方式。通电方式的不同会导致不同的步进角度。定位精度步进电机的定位精度取决于控制系统的精度和电机的响应速度。通过采用高精度控制系统和高速电机，可以实现高精度的定位控制。03步进电机的驱动控制系统驱动控制系统的组成和功能驱动电路1为步进电机提供合适的电能，以满足电机运转的需求。控制电路控制步进电机的转速、转向和位置，实现电机的23精确控制。保护电路对电路进行保护，避免由于过流、过压等引起的损坏。驱动电路的设计与实现010203设计原则元器件选择电路板设计根据步进电机的特性和应用需求，选择合适的驱动方式和电路拓扑结构。根据设计需求，选择合适的电阻、电容、二极管等元器件。根据电路原理图，设计电路板的布局和走线。驱动控制系统的调试与优化调试步骤首先检查电路板的焊接质量和元器件的正确性，然后进行通电测试，检查电机的运转情况。优化措施根据调试结果，对电路参数进行适当调整，以提高电机的性能和稳定性。04步进电机的控制方法脉冲控制法脉冲频率控制通过改变脉冲频率来控制步进电机的转速。高脉冲频率会使电机高速运转，而低脉冲频率则使电机低速运转。脉冲数量控制通过控制脉冲数量来控制步进电机的转动角度。一定数量的脉冲对应着一定的转动角度。电流控制法恒流控制细分控制通过改变供给步进电机的电流大小来控制其扭矩和转速。较大的电流会使电机产生较大的扭矩和较高的转速。将电流细分成若干个等级，通过对每个等级的电流进行控制来提高电机的分辨率和减小步进角。VS速度控制法PID控制模糊控制采用PID（比例-积分-微分）控制算法来控制电机的转速，以达到所需的转动速度。利用模糊逻辑算法对电机的转速进行控制，以实现更精确的控制效果。位置控制法编码器反馈控制直接位置控制通过使用编码器等位置传感器来检测电机的实时位置，并对其进行反馈控制以达到所需的转动位置。通过直接对电机进行位置控制，使其达到所需的位置。此方法通常需要使用位置控制器或伺服系统。步进电机驱动控制系统的应用实例05在机器人中...
