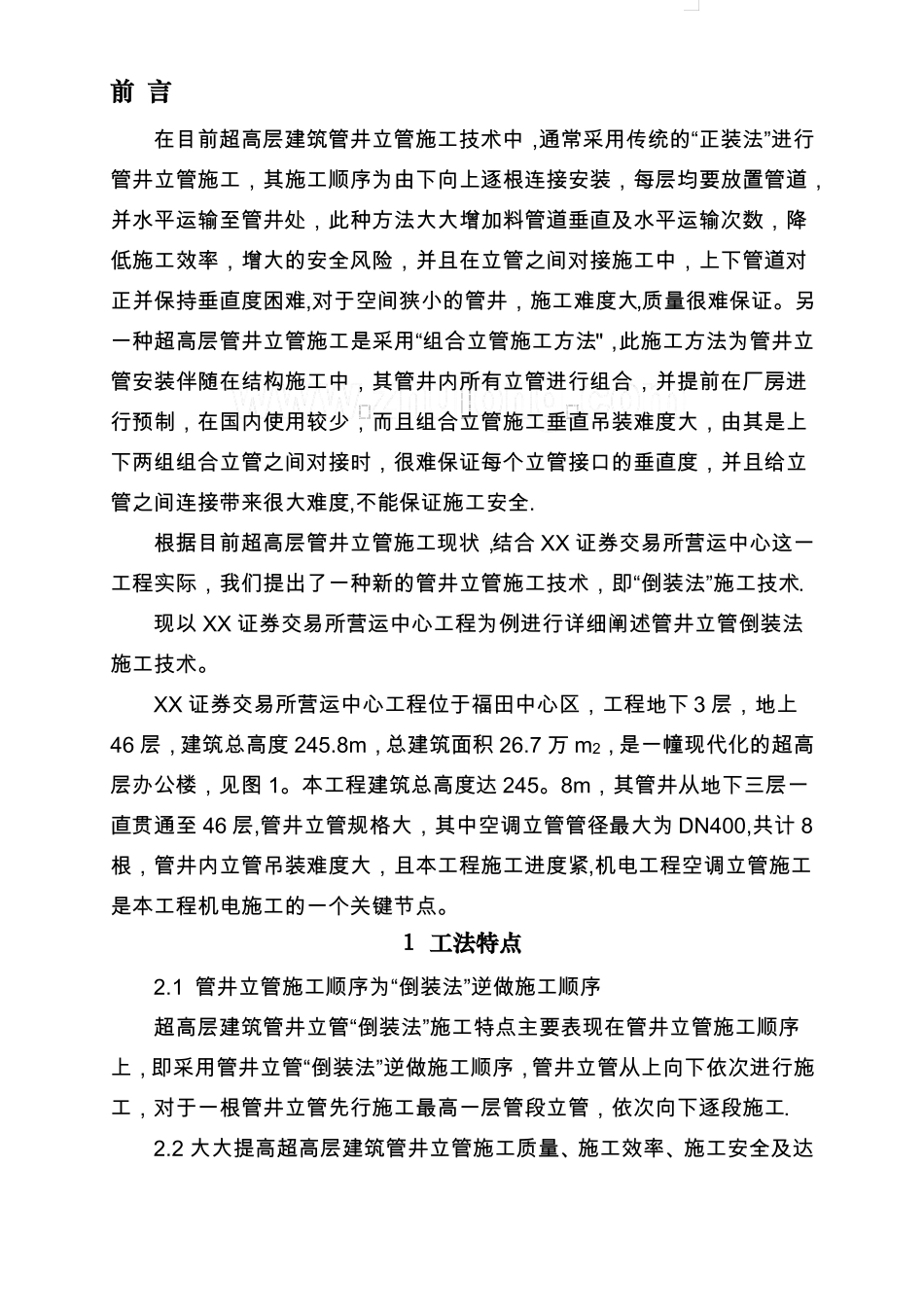

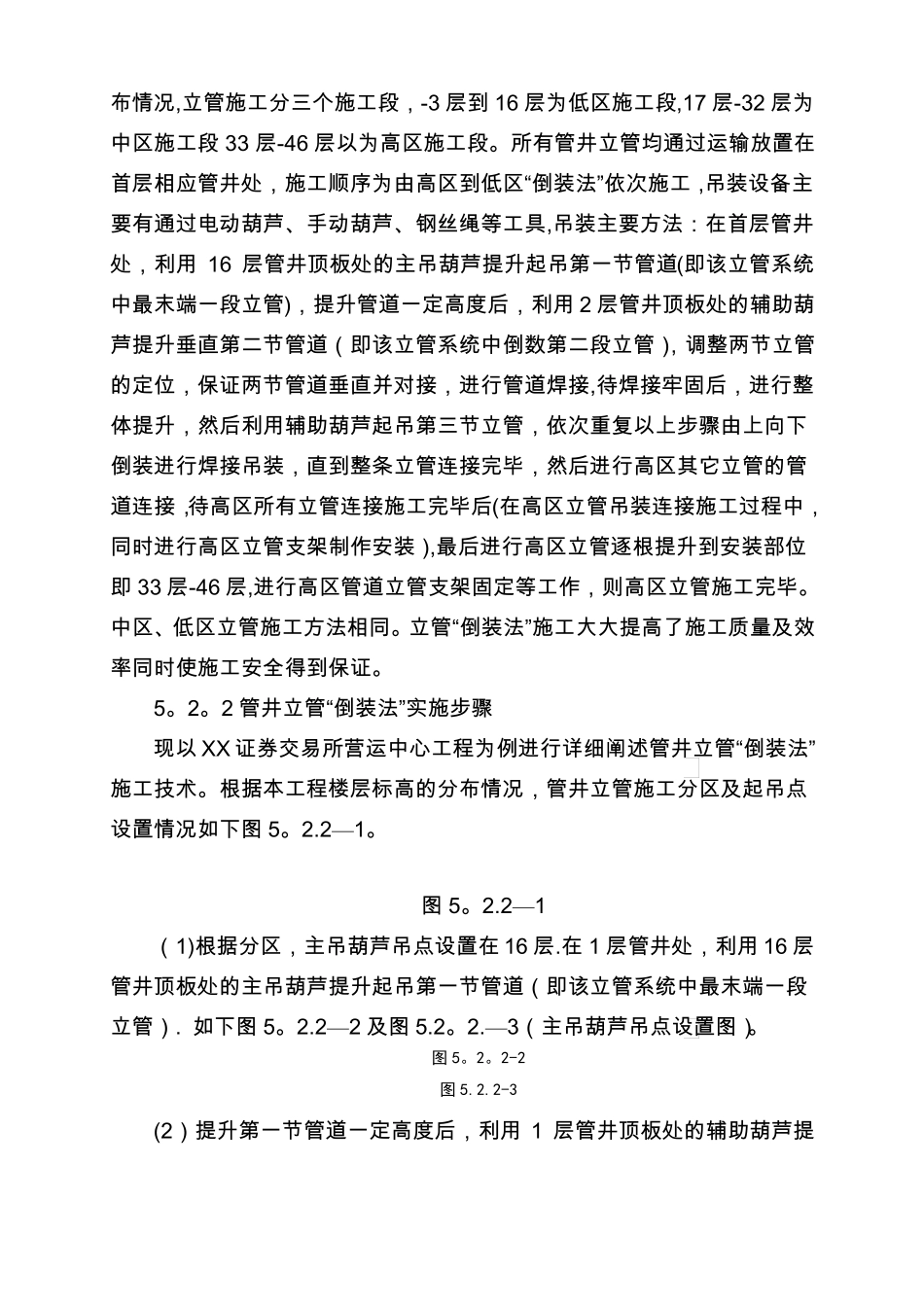

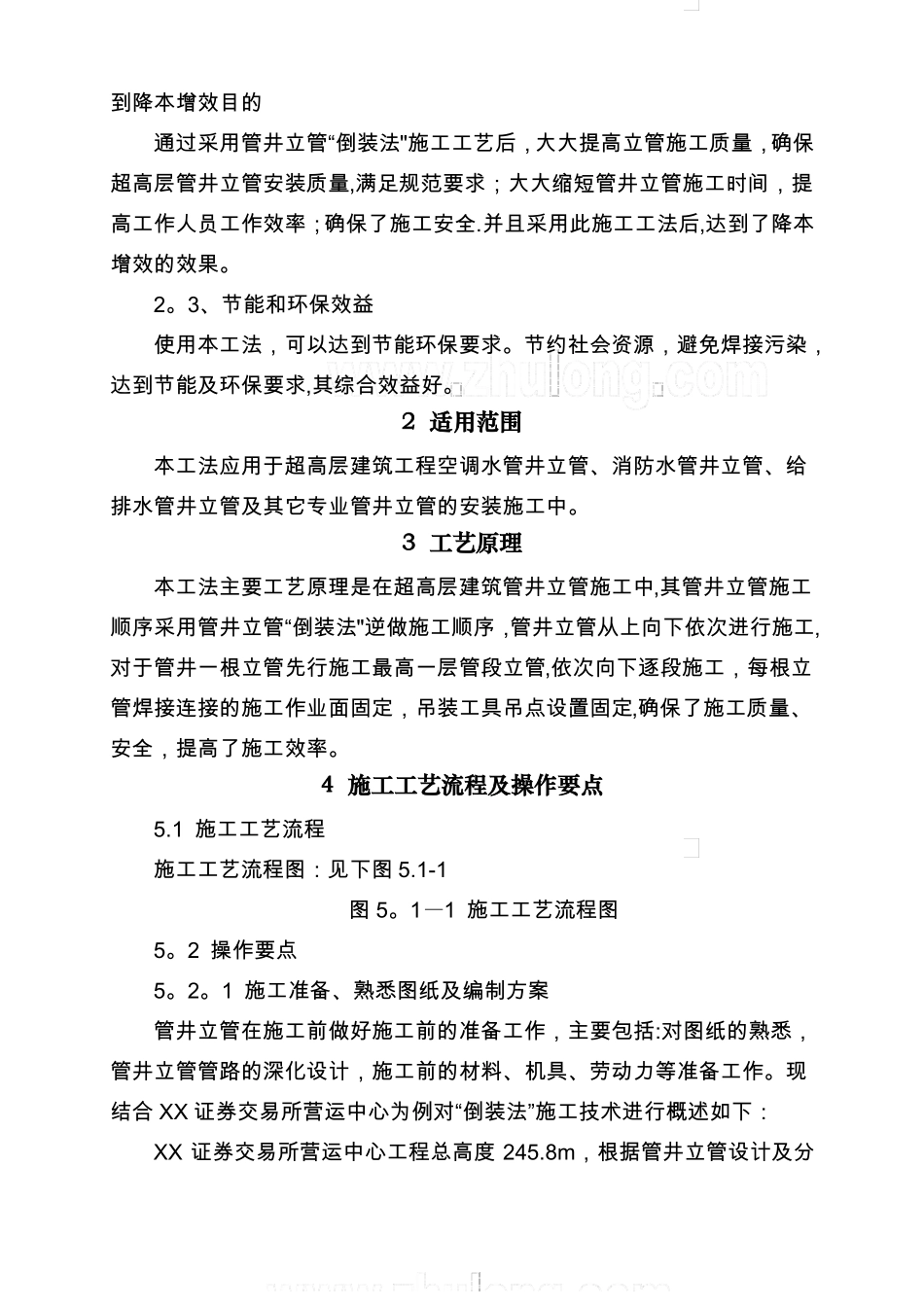

前言在目前超高层建筑管井立管施工技术中，通常采用传统的“正装法”进行管井立管施工，其施工顺序为由下向上逐根连接安装，每层均要放置管道，并水平运输至管井处，此种方法大大增加料管道垂直及水平运输次数，降低施工效率，增大的安全风险，并且在立管之间对接施工中，上下管道对正并保持垂直度困难,对于空间狭小的管井，施工难度大,质量很难保证。另一种超高层管井立管施工是采用“组合立管施工方法"，此施工方法为管井立管安装伴随在结构施工中，其管井内所有立管进行组合，并提前在厂房进行预制，在国内使用较少，而且组合立管施工垂直吊装难度大，由其是上下两组组合立管之间对接时，很难保证每个立管接口的垂直度，并且给立管之间连接带来很大难度,不能保证施工安全.根据目前超高层管井立管施工现状，结合XX证券交易所营运中心这一工程实际，我们提出了一种新的管井立管施工技术，即“倒装法”施工技术.现以XX证券交易所营运中心工程为例进行详细阐述管井立管倒装法施工技术。XX证券交易所营运中心工程位于福田中心区，工程地下3层，地上46层，建筑总高度245.8m，总建筑面积26.7万m2，是一幢现代化的超高层办公楼，见图1。本工程建筑总高度达245。8m，其管井从地下三层一直贯通至46层,管井立管规格大，其中空调立管管径最大为DN400,共计8根，管井内立管吊装难度大，且本工程施工进度紧,机电工程空调立管施工是本工程机电施工的一个关键节点。1工法特点2.1管井立管施工顺序为“倒装法”逆做施工顺序超高层建筑管井立管“倒装法”施工特点主要表现在管井立管施工顺序上，即采用管井立管“倒装法”逆做施工顺序，管井立管从上向下依次进行施工，对于一根管井立管先行施工最高一层管段立管，依次向下逐段施工.2.2大大提高超高层建筑管井立管施工质量、施工效率、施工安全及达到降本增效目的通过采用管井立管“倒装法"施工工艺后，大大提高立管施工质量，确保超高层管井立管安装质量,满足规范要求；大大缩短管井立管施工时间，提高工作人员工作效率；确保了施工安全.并且采用此施工工法后,达到了降本增效的效果。2。3、节能和环保效益使用本工法，可以达到节能环保要求。节约社会资源，避免焊接污染，达到节能及环保要求,其综合效益好。2适用范围本工法应用于超高层建筑工程空调水管井立管、消防水管井立管、给排水管井立管及其它专业管井立管的安装施工中。3工艺原理本工法主要工艺原理是在超高层建筑管井立管施工中,其管井立管施工顺序采用管井立管“倒装法"逆做施工顺序，管井立管从上向下依次进行施工,对于管井一根立管先行施工最高一层管段立管,依次向下逐段施工，每根立管焊接连接的施工作业面固定，吊装工具吊点设置固定,确保了施工质量、安全，提高了施工效率。4施工工艺流程及操作要点5.1施工工艺流程施工工艺流程图：见下图5.1-1图5。1—1施工工艺流程图5。2操作要点5。2。1施工准备、熟悉图纸及编制方案管井立管在施工前做好施工前的准备工作，主要包括:对图纸的熟悉，管井立管管路的深化设计，施工前的材料、机具、劳动力等准备工作。现结合XX证券交易所营运中心为例对“倒装法”施工技术进行概述如下：XX证券交易所营运中心工程总高度245.8m，根据管井立管设计及分布情况,立管施工分三个施工段，-3层到16层为低区施工段,17层-32层为中区施工段33层-46层以为高区施工段。所有管井立管均通过运输放置在首层相应管井处，施工顺序为由高区到低区“倒装法”依次施工,吊装设备主要有通过电动葫芦、手动葫芦、钢丝绳等工具,吊装主要方法：在首层管井处，利用16层管井顶板处的主吊葫芦提升起吊第一节管道(即该立管系统中最末端一段立管)，提升管道一定高度后，利用2层管井顶板处的辅助葫芦提升垂直第二节管道（即该立管系统中倒数第二段立管），调整两节立管的定位，保证两节管道垂直并对接，进行管道焊接,待焊接牢固后，进行整体提升，然后利用辅助葫芦起吊第三节立管，依次重复以上步骤由上向下倒装进行焊接吊装，直到整条立管连接完毕，然后进行高区其它立管的管道连接，待高区所有立管连接施工完毕后(在高区立管吊装连接施工过程中，同时进行高区立管支架制作安装),最...
