铝及其合金的焊接课件VIP免费

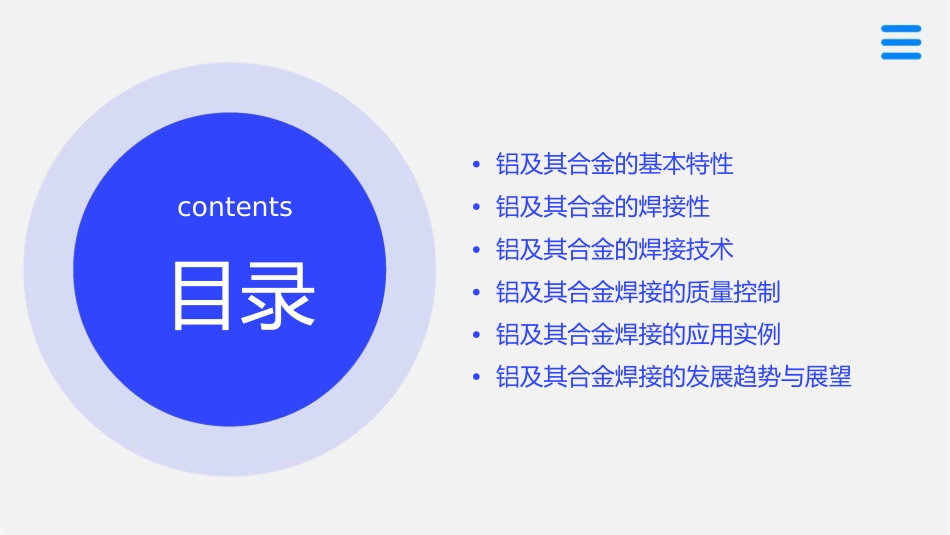

及其合金的接件•铝及其合金的基本特性contents•铝及其合金的焊接性•铝及其合金的焊接技术目录•铝及其合金焊接的质量控制•铝及其合金焊接的应用实例•铝及其合金焊接的发展趋势与展望物理特性热导率铝的热导率较高，约为205W/(m·K)，有利于焊接过程中的快速散热。密度铝的密度约为2.7g/cm³，是钢的1/3，具有良好的轻量化特性。线膨胀系数铝的线膨胀系数约为23.5×10^-6/℃，在焊接过程中容易产生较大的变形。化学特性010203活泼性对气体的亲和力耐腐蚀性铝是一种活泼金属，容易与氧、硫等元素发生反应，形成致密的氧化膜。铝对气体的亲和力较强，容易在焊接过程中与空气中的氧气、氮气发生反应。铝在干燥空气中较为稳定，但在潮湿环境中容易发生氧化腐蚀。力学性能强度与硬度铝及其合金的强度和硬度较低，但具有良好的塑性和韧性。疲劳性能铝及其合金的疲劳性能较差，容易在交变应力作用下发生疲劳断裂。弹性模量铝的弹性模量约为70GPa，约为钢的1/3，表现出较好的弹性变形能力。焊接方法熔化焊接压力焊接钎焊通过熔化母材和填充材料实现连接，包括气焊、电弧焊等。通过施加压力使母材和填充材料结合，如电阻焊、摩擦焊等。使用熔点低于母材的填充材料，通过熔化填充材料实现连接。焊接材料填充材料保护气体焊剂选择与母材相容、熔点合适的填充材料，如铝丝、铝条等。选用高纯度的氩气、氦气等作为保护气体，防止氧化和污染。选用专用的铝焊剂，以减小表面张力、防止氧化和改善润湿性。焊接工艺参数01020304焊接电流焊接速度预热和层间温度焊后处理根据焊接方法和填充材料的直径选择合适的焊接电流，以保证良好的熔合和焊接质量。控制合适的焊接速度，以保证填充材料充分熔化和母材良好结合。对于某些高熔点的铝合金，需要进行预热和层间温度控制，以减小热裂纹的风险。进行适当的焊后处理，如热处理、机械加工等，以消除残余应力、提高接头性能。钨极惰性气体保护焊原理利用钨极与铝及其合金之间产生的高温电弧，将母材熔化后进行焊接。特点焊接质量稳定，操作简单，适用于薄板和中等厚度的板材。应用广泛应用于铝制容器、管道、框架等结构的焊接。熔化极气体保护焊原理利用熔化极（通常是焊丝）在保护气体的保护下，将母材熔化后进行焊接。特点焊接效率高，成本低，适用于大批量生产和厚板焊接。应用广泛应用于汽车、船舶、建筑等领域的铝制结构焊接。激光焊接技术原理010203利用高能激光束将母材熔化后进行焊接。特点焊接速度快，焊缝窄，热影响区小，适用于高精度、高质量的焊接要求。应用在航空、航天、电子等领域有广泛应用，用于焊接薄板、精密零件等。搅拌摩擦焊原理通过搅拌头与母材之间的摩擦产生热量，使母材软化后进行焊接。特点焊接过程中不需要填充材料，焊缝强度高，适用于各种材料的焊接。应用在航空、航天、船舶、汽车等领域有广泛应用，用于焊接铝合金、镁合金等轻质合金。焊接缺陷及防止措施第二季度第一季度第三季度第四季度气孔裂纹未熔合夹渣气孔是由于焊接过程中熔池中的气体未能在焊缝凝固前完全逸出而形成的。防止气孔的产生，可以采取清理母材表面、使用干燥的焊丝、控制焊接速度等措施。裂纹是由于焊接过程中热应力、残余应力等因素导致的焊缝开裂现象。防止裂纹的产生，可以采取预热、控制焊接参数、减小焊接应力等措施。未熔合是指焊缝金属与母材之间未能完全熔合在一起的现象。防止未熔合的产生，可以采取清理母材表面、控制焊接参数等措施。夹渣是由于焊接过程中熔渣混入焊缝而形成的现象。防止夹渣的产生，可以采取控制焊接速度、清理母材表面等措施。焊接检验与试验外观检验无损检测力学性能试验耐腐蚀试验外观检验是通过目视或力学性能试验是对焊缝进行拉伸、弯曲、冲击等试验，以检验焊缝的机械性能。耐腐蚀试验是对焊缝进行盐雾试验、浸渍试验等，以检验焊缝的耐腐蚀性能。无损检测是通过X射线、超声波、磁粉等方法对焊缝进行内部缺陷检测。放大镜对焊缝进行表面检查，以发现焊缝表面的缺陷。焊接质量管理体系焊接工艺规程焊接操作规程焊接工艺规程是指导焊接工作的技术文件，规定了焊接前的准备、焊接参数、焊接方法等。焊接操作规程是...
