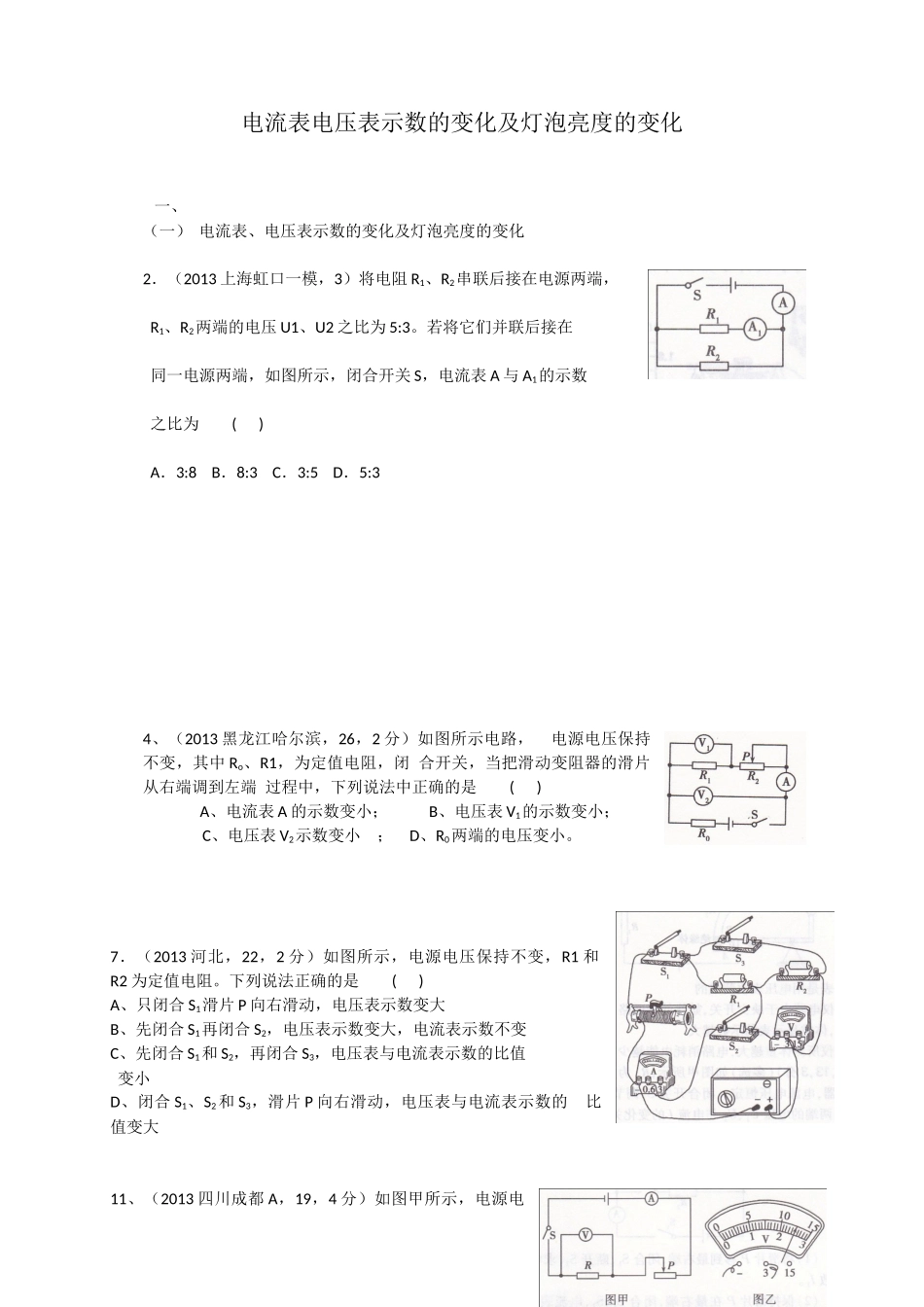

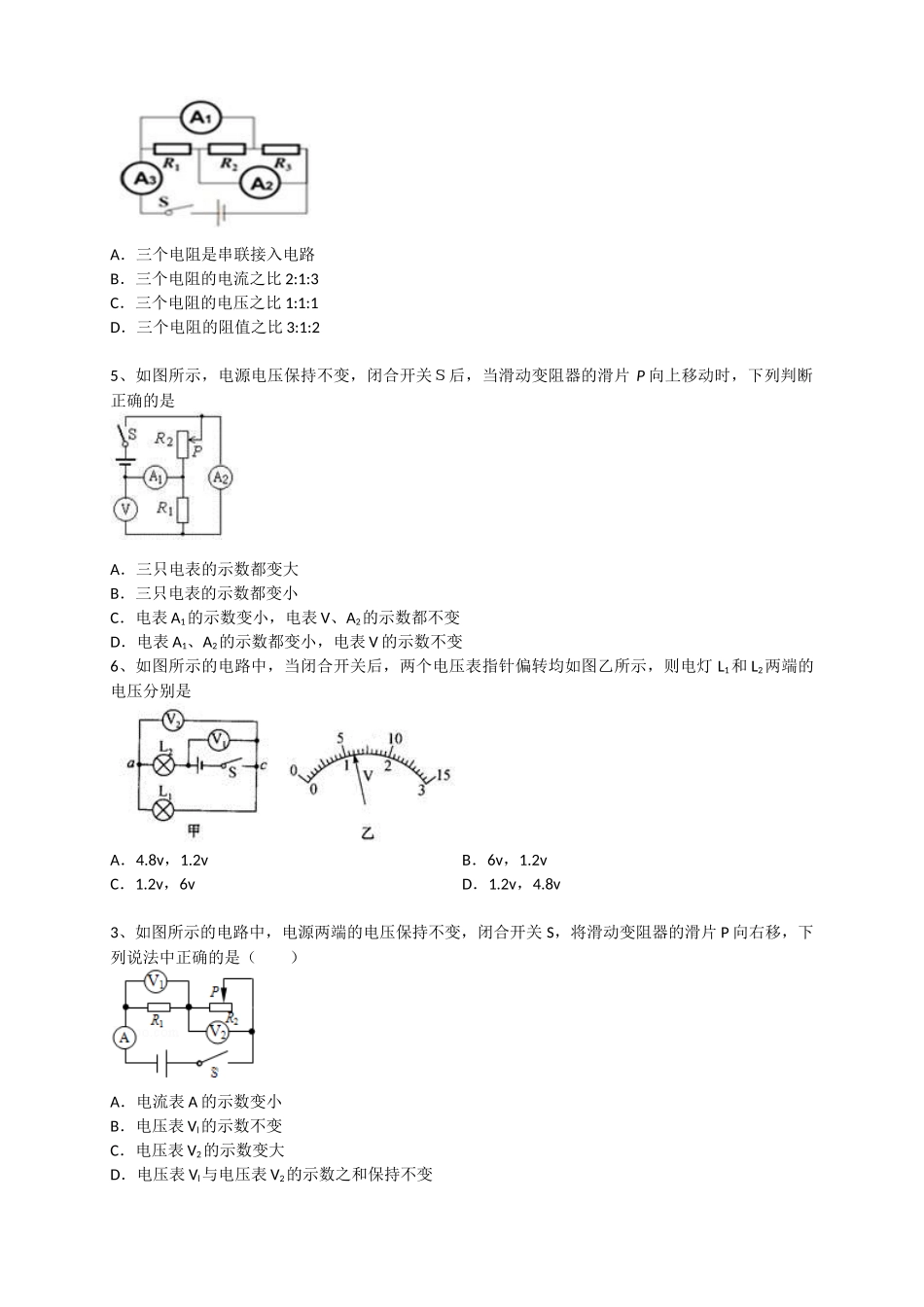

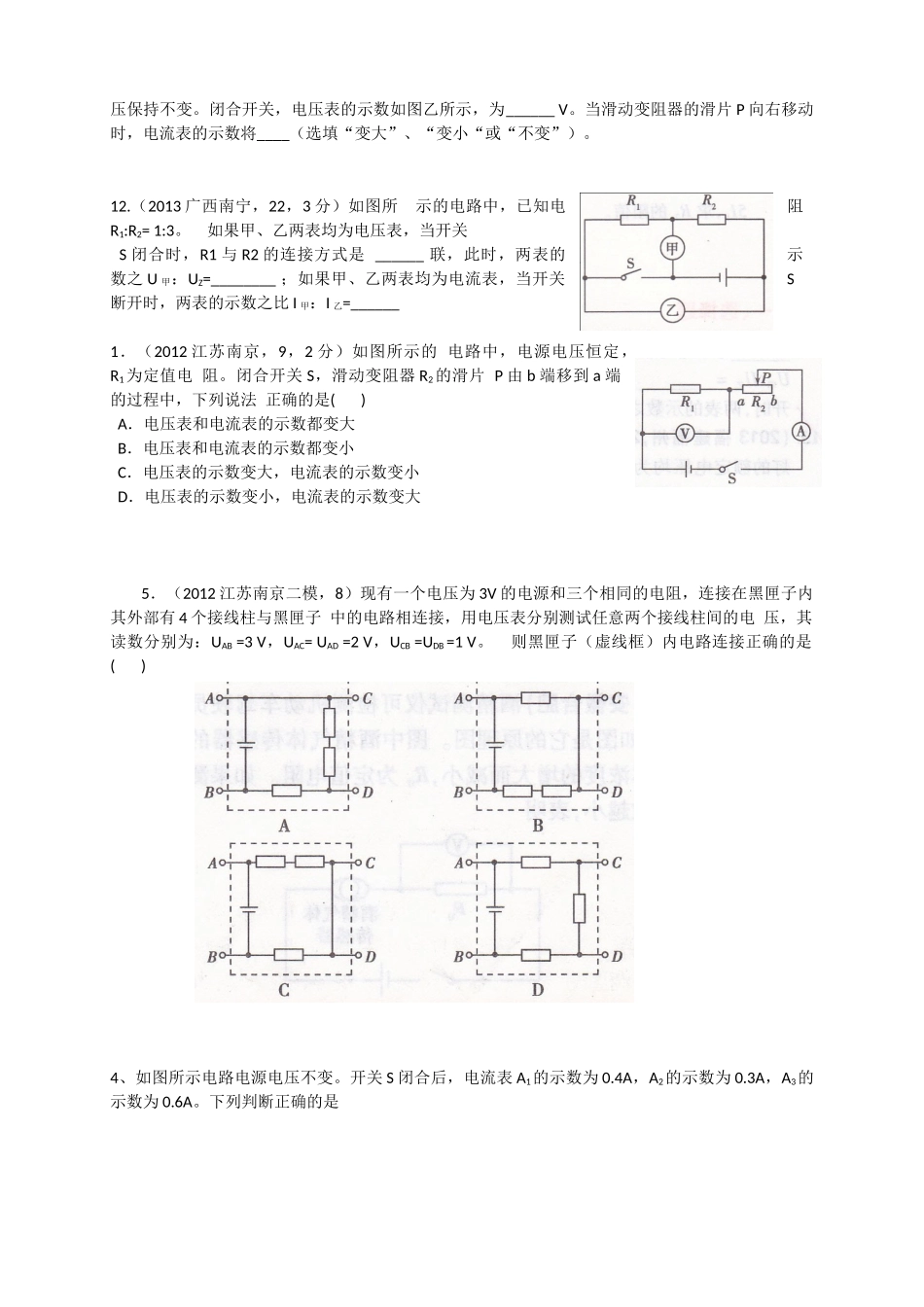

电流表电压表示数的变化及灯泡亮度的变化一、（一）电流表、电压表示数的变化及灯泡亮度的变化2．（2013上海虹口一模，3）将电阻R1、R2串联后接在电源两端，R1、R2两端的电压U1、U2之比为5:3。若将它们并联后接在同一电源两端，如图所示，闭合开关S，电流表A与A1的示数之比为()A．3:8B．8:3C．3:5D．5:34、（2013黑龙江哈尔滨，26，2分）如图所示电路，电源电压保持不变，其中Ro、R1，为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是()A、电流表A的示数变小；B、电压表V1的示数变小；C、电压表V2示数变小；D、R0两端的电压变小。7．（2013河北，22，2分）如图所示，电源电压保持不变，R1和R2为定值电阻。下列说法正确的是()A、只闭合S1滑片P向右滑动，电压表示数变大B、先闭合S1再闭合S2，电压表示数变大，电流表示数不变C、先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D、闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大11、（2013四川成都A，19，4分）如图甲所示，电源电压保持不变。闭合开关，电压表的示数如图乙所示，为______V。当滑动变阻器的滑片P向右移动时，电流表的示数将____（选填“变大”、“变小“或“不变”）。12.（2013广西南宁，22，3分）如图所示的电路中，已知电阻R1:R2=1:3。如果甲、乙两表均为电压表，当开关S闭合时，R1与R2的连接方式是______联，此时，两表的示数之U甲：UZ=________；如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙=______1．（2012江苏南京，9，2分）如图所示的电路中，电源电压恒定，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是()A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大5．（2012江苏南京二模，8）现有一个电压为3V的电源和三个相同的电阻，连接在黑匣子内其外部有4个接线柱与黑匣子中的电路相连接，用电压表分别测试任意两个接线柱间的电压，其读数分别为：UAB=3V，UAC=UAD=2V，UCB=UDB=1V。则黑匣子（虚线框）内电路连接正确的是()4、如图所示电路电源电压不变。开关S闭合后，电流表A1的示数为0.4A，A2的示数为0.3A，A3的示数为0.6A。下列判断正确的是A．三个电阻是串联接入电路B．三个电阻的电流之比2:1:3C．三个电阻的电压之比1:1:1D．三个电阻的阻值之比3:1:25、如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是A．三只电表的示数都变大B．三只电表的示数都变小C．电表A1的示数变小，电表V、A2的示数都不变D．电表A1、A2的示数都变小，电表V的示数不变6、如图所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别是A．4.8v，1.2vB．6v，1.2vC．1.2v，6vD．1.2v，4.8v3、如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移，下列说法中正确的是（）A．电流表A的示数变小B．电压表Vl的示数不变C．电压表V2的示数变大D．电压表Vl与电压表V2的示数之和保持不变5、如图所示电路中，电源电压恒定不变，闭合开关S后，滑动变阻器的滑片P自a向b移动的过程中（）A．小灯泡亮度变暗B．电压表V1的示数变大C．电压表V2的示数与电流表A的示数之比不变D．电路消耗的总功率变小9、如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动过程中（）A．滑动电阻器阻值变大B．灯泡亮度变大C．电流表示数变小D．电压表示数变小10、如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的示数（）A．变大B．变小C．不变[来源:学|科|网Z|X|X|K]D．无法确定13、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况是（）A．电流表...
