移相整流变压器课件VIP免费

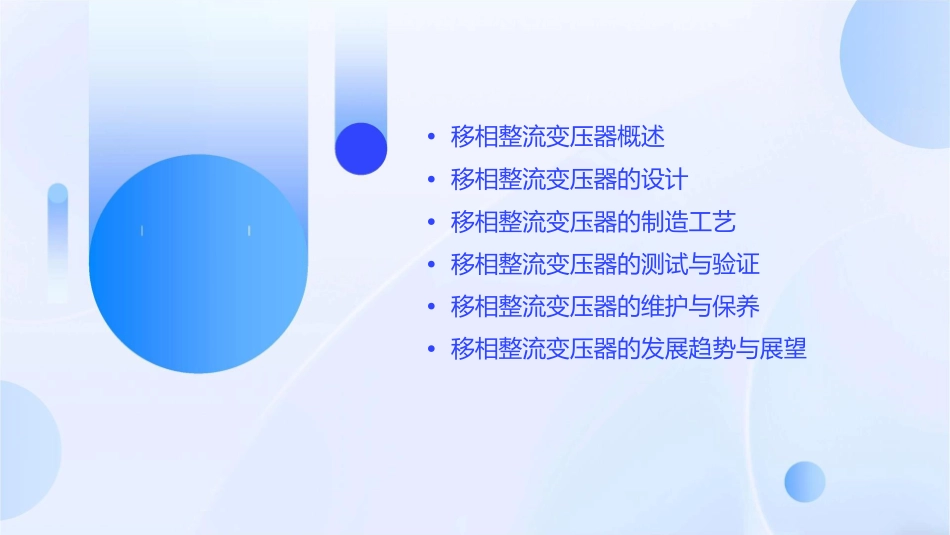

移相整流变压器课件•移相整流变压器概述•移相整流变压器的设计•移相整流变压器的制造工艺•移相整流变压器的测试与验证•移相整流变压器的维护与保养•移相整流变压器的发展趋势与展望01移相整流变压器概述定义与工作原理定义移相整流变压器是一种特殊类型的变压器，它能够改变交流电的相位，同时将其转换为直流电。工作原理移相整流变压器通过改变变压器绕组的匝数比，将输入的交流电进行移相处理，然后通过整流器将移相后的交流电转换为直流电。移相整流变压器的应用电力系统新能源在电力系统中，移相整流变压器被广泛应用于高压直流输电和灵活交流输电系统中，用于实现电能的高效传输和调节。在风力发电、太阳能发电等新能源领域，移相整流变压器可用于实现能源的并网传输和调节，提高新能源的利用效率。工业自动化在工业自动化领域，移相整流变压器可用于驱动电机、调节设备参数等，提高设备的自动化水平和能源利用效率。移相整流变压器的优缺点优点移相整流变压器具有高效、灵活、可靠的优点，能够实现电能的快速传输和调节，同时具有较长的使用寿命和较低的维护成本。缺点移相整流变压器的设计和制造难度较大，成本较高，同时在实际应用中可能存在一定的电磁干扰和噪音等问题。02移相整流变压器的设计设计原则与步骤确定设计目标绕组设计明确变压器的使用场合、电压等级、容量等要求，以便选择合适的铁芯材料和绕组结构。根据电压等级和容量要求，设计绕组的匝数、线径和排列方式，确保变压器的电气性能和散热性能。选择铁芯材料绝缘设计根据设计目标，选择合适的铁芯材料，如硅钢片或非晶合金，以满足变压器的性能要求。对绕组和铁芯进行绝缘处理，以提高变压器的电气性能和使用寿命。变压器的参数选择额定电压额定容量效率与损耗冷却方式根据工作环境和变压器容量，选择合适的冷却方式以确保变压器的散热性能。根据使用场合，选择合适的额定电压以满足系统的需求。根据负载需求，选择合适的额定容量以确保变压器的正常工作。在满足性能要求的前提下，尽量降低变压器的损耗，提高效率。变压器的结构优化01020304减小体积与重量提高机械强度方便维护与安装提高环境适应性优化设计，使变压器在满足性能要求的前提下尽量减小体积和重量。加强铁芯和绕组的固定和支撑，提高变压器的机械强度以适应各种恶劣环境。设计合理的结构，方便变压器的维护和安装。采取适当的防护措施，提高变压器对环境的适应性。03移相整流变压器的制造工艺制造材料的选择绕组材料选用高绝缘性能的漆包线或纸包线，以确保变压器的电气性能和安全性能。变压器铁芯材料选择高磁导率、低铁损的硅钢片，如取向硅钢片，以提高变压器的效率。绝缘材料采用耐高温、低介电损耗的绝缘材料，如绝缘纸板和绝缘漆，以提高变压器的耐压性能和降低损耗。制造过程的控制010203绕组绕制铁芯装配浸漆与烘干控制绕组的绕制工艺，确保绕组的匝数、线径和排列方式符合设计要求，以减小变压器的电气误差。控制铁芯的装配工艺，确保铁芯的尺寸、形状和装配位置准确，以减小变压器的机械误差。控制浸漆和烘干工艺，确保变压器绕组和铁芯的绝缘性能和机械强度达到要求。制造工艺的优化工艺流程优化自动化与智能化质量检测与控制通过改进和优化制造工艺流程，降低生产成本和提高生产效率。引入自动化和智能化设备，实现制造过程的自动化和智能化，提高产品的质量和一致性。加强质量检测和控制，确保每个制造环节的质量符合要求，提高产品的合格率和可靠性。04移相整流变压器的测试与验证测试设备与环境测试设备电压、电流表、功率计、示波器、信号发生器等。环境要求无尘、干燥、温度和湿度稳定的测试环境。测试方法与步骤测试准备空载测试检查测试设备是否正常，确认被测变压器已安装完毕。在变压器输入端施加额定电压，测量其空载电流、电压和损耗。负载测试温升测试在变压器输入端施加不同负载，测量其输出电压、电流和功率。在连续工作状态下，监测变压器温度变化，确保温升在允许范围内。测试结果的分析与验证数据整理结果分析验证结论整理测试数据，绘制电压、电流、功率和损耗曲线。对比理论值与实测值，分析误差原因，...
