系统的可靠性分析课件VIP免费

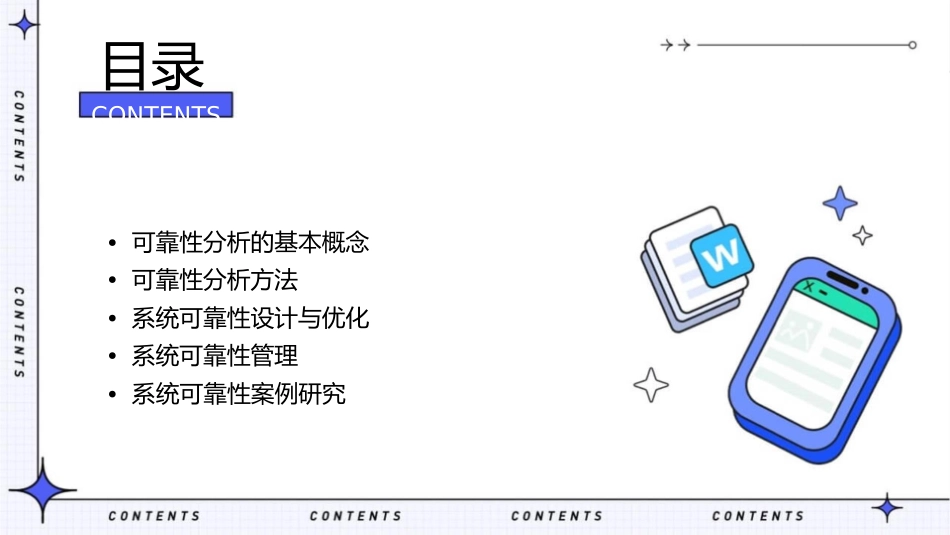

系统的可靠性分析课件目录CONTENTS•可靠性分析的基本概念•可靠性分析方法•系统可靠性设计与优化•系统可靠性管理•系统可靠性案例研究01可靠性分析概述定义与特点定义可靠性分析是对系统可靠性的定量和定性评估，通过分析系统的故障模式、故障影响以及系统性能，评估系统的可靠性水平。特点可靠性分析具有预测性、评估性和优化性，可以对系统进行故障预测、性能评估和可靠性优化。可靠性分析的重要性提高系统可靠性提高生产效率通过可靠性分析，可以发现系统中的薄弱环节和潜在故障，采取相应的措施进行改进，从而提高系统的可靠性。可靠性分析有助于提高生产效率，减少因系统故障导致的生产中断和延误，保证生产过程的连续性和稳定性。降低维修成本通过可靠性分析，可以预测系统的故障模式和寿命，制定合理的维修计划，避免过度维修或维修不足，从而降低维修成本。可靠性分析的历史与发展当前发展现代的可靠性分析涉及到多个学科领域，如概率论、统计学、计算机科学等，并广泛应用于航空、航天、核能、化工等领域。早期发展早期的可靠性分析主要集中在电子和机械系统，随着技术的发展，可靠性分析逐渐扩展到其他领域。未来展望随着技术的发展和复杂系统的涌现，可靠性分析将更加注重跨学科的融合和创新，以提高系统整体的可靠性和安全性。02可靠性分析的基本概念失效与故障失效系统或设备在规定条件下，不能完成规定的功能。故障系统或设备在运行过程中出现的不正常现象，导致系统或设备不能完成规定的功能。可靠性与可用性可靠性系统在规定的时间内和规定的条件下，完成规定功能的能力。可用性系统在任何给定的时间，处于工作状态并能完成规定功能的能力。寿命与维修性寿命系统从开始运行到失效的时间。维修性系统发生故障后，进行维修的难易程度。可靠性模型与评估可靠性模型描述系统可靠性的数学模型，包括串联模型、并联模型、混联模型等。可靠性评估通过实验和数据分析，对系统的可靠性进行评估和预测。03可靠性分析方法故障树分析（FTA）故障树分析是一种图形演绎法，通过建立系统故障与基本事件之间的逻辑关系，对系统可靠性进行定性及定量分析。故障树分析的基本步骤包括：确定顶事件、进行故障树的建造、进行故障树的定性分析和定量分析。故障树分析的优点在于能够清晰地揭示系统故障的内在因素和外在因素，有助于预防和减少故障的发生。事件树分析（ETA）事件树分析是一种基于事件序列的概率风险分析方法，通过分析事件序列的概率，评估系统的可靠性。事件树分析的基本步骤包括：确定初始事件、进行事件树的构建、进行事件树的分析。事件树分析的优点在于能够全面地考虑事件的连锁反应，有助于预防和减少连锁故障的发生。故障模式与影响分析（FMEA）故障模式与影响分析是一种系统性的可靠性分析方法，通过对系统各组成部分可能发生的故障模式及其对系统的影响进行分析，找出潜在的可靠性问题。故障模式与影响分析的基本步骤包括：故障模式与影响分析的优点在于能够全确定系统各组成部分的故障模式、分析面地考虑各种可能的故障模式，有助于各故障模式对系统的影响、制定相应的改进措施。提高系统的可靠性和安全性。可靠性框图可靠性框图是一种图形化表示系统各组成部分之间相互关系的工具，通过可靠性框图可以清晰地看出各组成部分之间的逻辑关系和相互影响。可靠性框图的优点在于能够直观地表示系统的结构，有助于理解和分析系统的可靠性。蒙特卡洛模拟法01蒙特卡洛模拟法是一种基于概率统计的数值模拟方法，通过模拟系统的运行过程，评估系统的可靠性。02蒙特卡洛模拟法的优点在于能够处理复杂系统的可靠性评估，提供较为精确的结果。04系统可靠性设计与优化冗余设计010203冗余设计并联冗余串联冗余通过增加系统组件或功能模块来提高系统的可靠性。将多个相同的组件或模块并联在一起，当其中一个出现故障时，其余的仍可继续工作。将多个相同的组件或模块串联在一起，只有当所有组件都正常工作时，系统才能正常运行。容错设计容错设计错误检测错误纠正通过设计系统来检测和纠通过特定的算法和机制来检测系统中的错误。一旦检测到错误，系统能够自动纠正错误或采取措...
