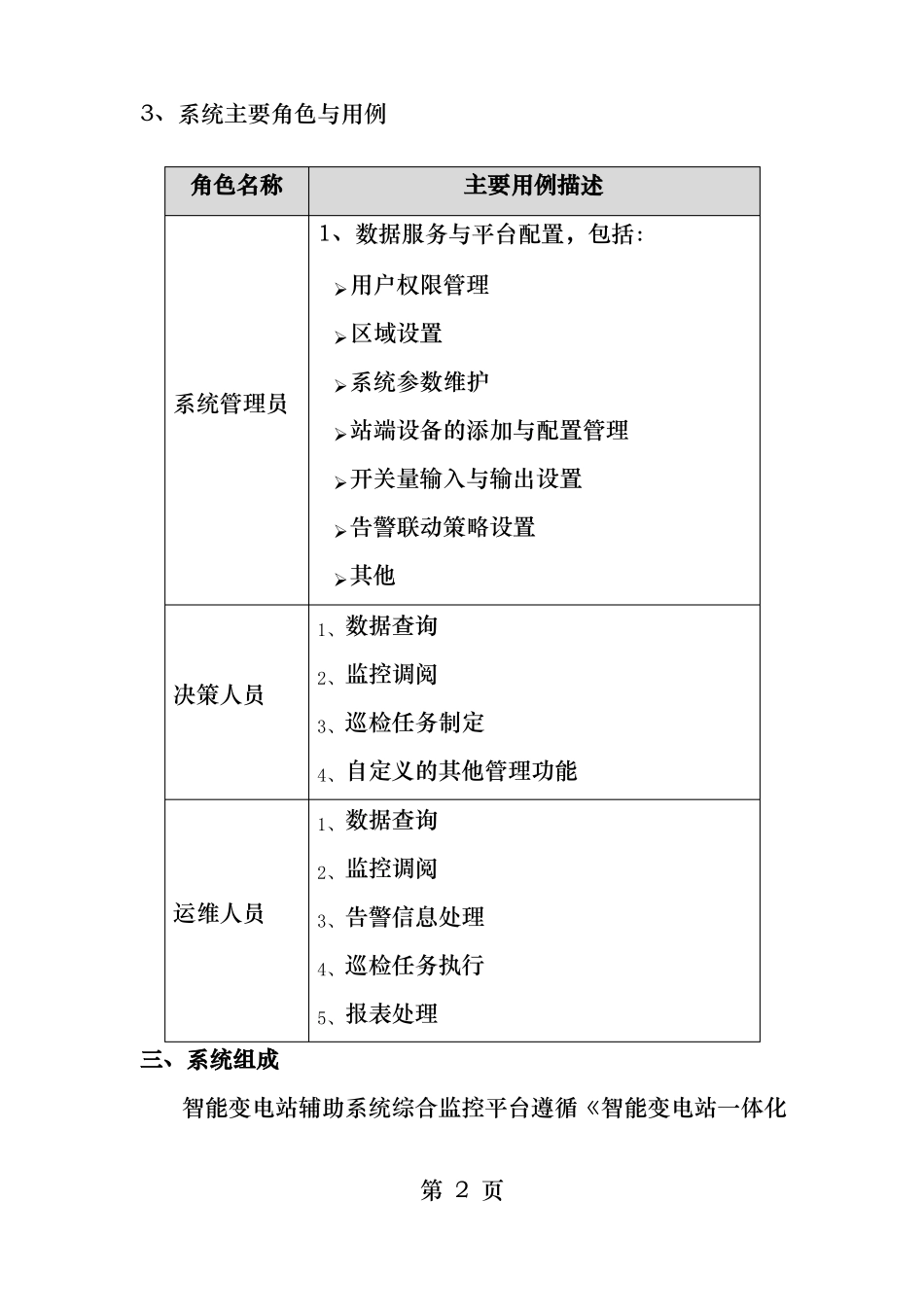

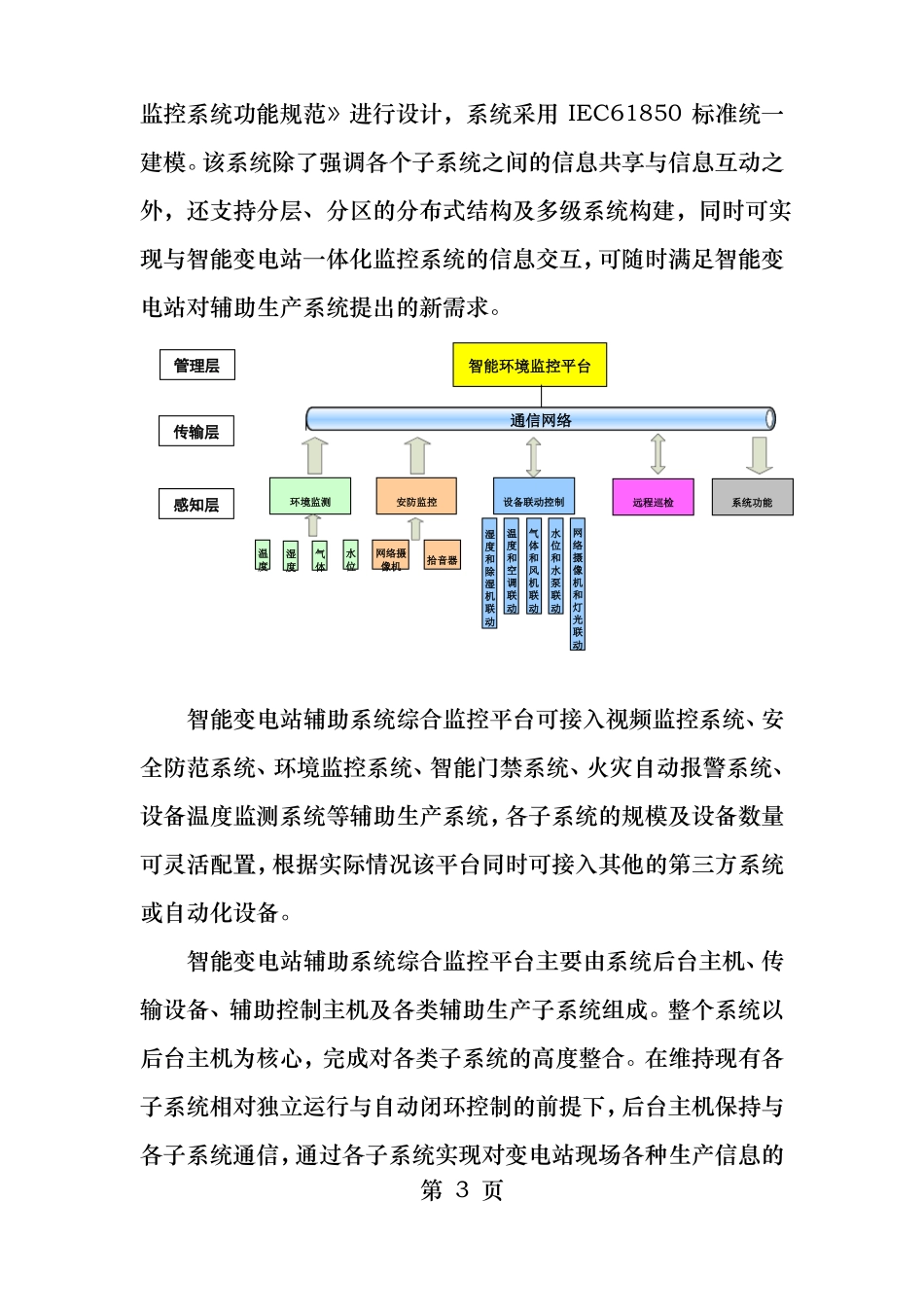

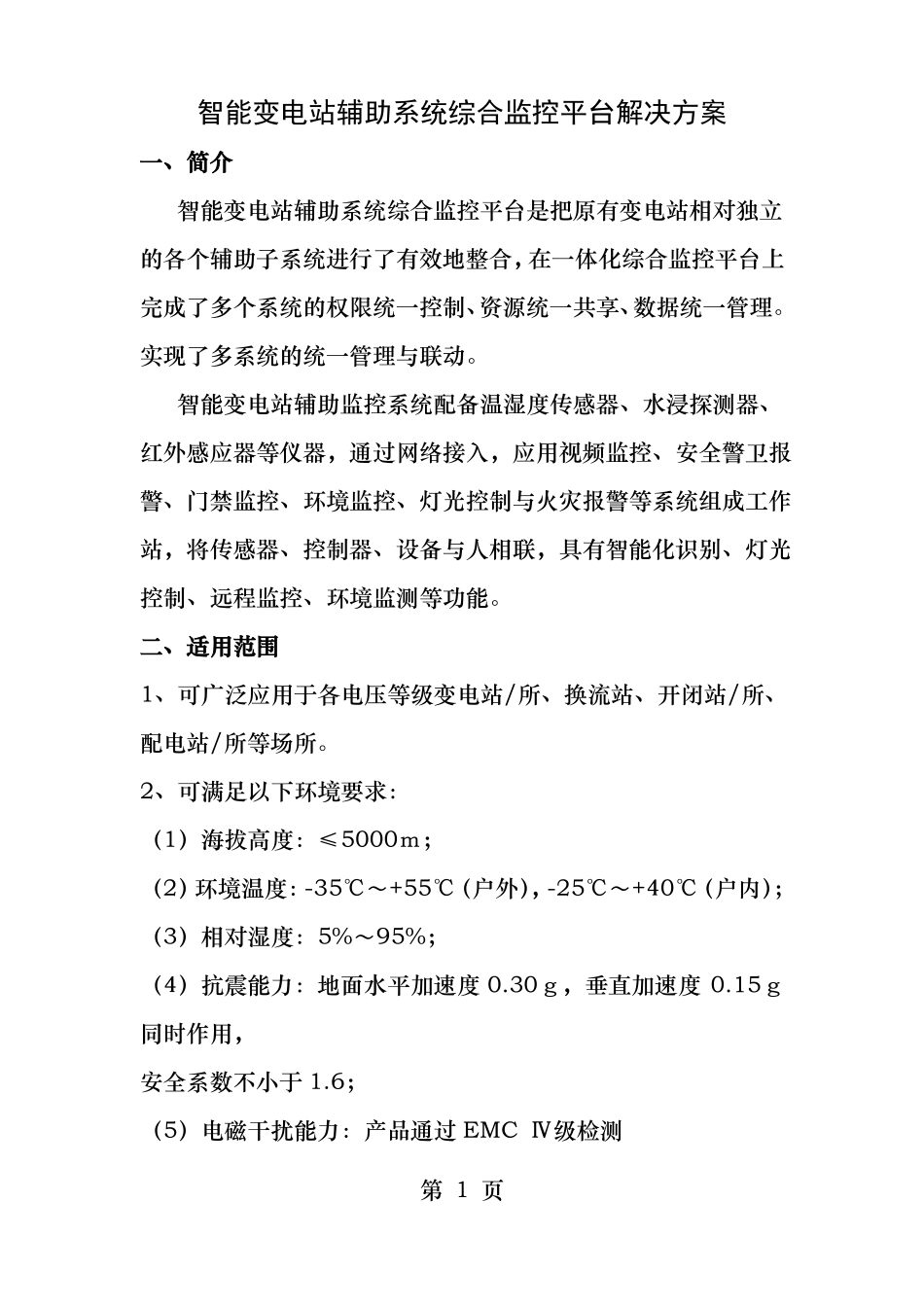

智能变电站辅助系统综合监控平台解决方案一、简介智能变电站辅助系统综合监控平台是把原有变电站相对独立的各个辅助子系统进行了有效地整合，在一体化综合监控平台上完成了多个系统的权限统一控制、资源统一共享、数据统一管理。实现了多系统的统一管理与联动。智能变电站辅助监控系统配备温湿度传感器、水浸探测器、红外感应器等仪器，通过网络接入，应用视频监控、安全警卫报警、门禁监控、环境监控、灯光控制与火灾报警等系统组成工作站，将传感器、控制器、设备与人相联，具有智能化识别、灯光控制、远程监控、环境监测等功能。二、适用范围1、可广泛应用于各电压等级变电站/所、换流站、开闭站/所、配电站/所等场所。2、可满足以下环境要求：（1）海拔高度：≤5000ｍ；（2）环境温度：-35℃～+55℃（户外），-25℃～+40℃（户内）；（3）相对湿度：5%～95%；（4）抗震能力：地面水平加速度0.30ｇ，垂直加速度0.15ｇ同时作用，安全系数不小于1.6；（5）电磁干扰能力：产品通过EMCⅣ级检测第1页3、系统主要角色与用例角色名称主要用例描述1、数据服务与平台配置，包括：➢用户权限管理➢区域设置系统管理员➢系统参数维护➢站端设备的添加与配置管理➢开关量输入与输出设置➢告警联动策略设置➢其他1、数据查询决策人员2、监控调阅3、巡检任务制定4、自定义的其他管理功能1、数据查询2、监控调阅运维人员3、告警信息处理4、巡检任务执行5、报表处理三、系统组成智能变电站辅助系统综合监控平台遵循《智能变电站一体化第2页监控系统功能规范》进行设计，系统采用IEC61850标准统一建模。该系统除了强调各个子系统之间的信息共享与信息互动之外，还支持分层、分区的分布式结构及多级系统构建，同时可实现与智能变电站一体化监控系统的信息交互，可随时满足智能变电站对辅助生产系统提出的新需求。管理层智能环境监控平台传输层通信网络感知层温度环境监测安防监控湿度和除湿机联动设备联动控制温度和空调联动气体和风机联动水位和水泵联动网络摄像机和灯光联动远程巡检系统功能湿度气体水位网络摄像机拾音器智能变电站辅助系统综合监控平台可接入视频监控系统、安全防范系统、环境监控系统、智能门禁系统、火灾自动报警系统、设备温度监测系统等辅助生产系统，各子系统的规模及设备数量可灵活配置，根据实际情况该平台同时可接入其他的第三方系统或自动化设备。智能变电站辅助系统综合监控平台主要由系统后台主机、传输设备、辅助控制主机及各类辅助生产子系统组成。整个系统以后台主机为核心，完成对各类子系统的高度整合。在维持现有各子系统相对独立运行与自动闭环控制的前提下，后台主机保持与各子系统通信，通过各子系统实现对变电站现场各种生产信息的第3页采集、处理、监控等功能。智能变电站辅助监控系统以标准的IEC61850协议上传一体化监控系统，所有生产辅助信息可通过以太网通道或2M通道上传主站系统。物联网智能主机是针对各种辅助生产设备的监测、控制而设计的一款产品。他通过TCP/IP网络接入系统后台主机，可远程采集各种设备的状态、告警信息及实时数据，并可对现场设备进行远程控制。辅助控制主机提供4路RS485接口、1个以太网接口、24路开关量输入接口、24路开关量输出接口、6路模拟量接口。可接入安全防范系统、环境监控系统、火灾自动报警系统等系统或设备。辅助控制主机可通过网络进行远程参数配置、远程管理及远程固件升级。辅助控制主机能够脱机运行，在网络断线、服务器故障等情况下依然能够实现正常运行、联动报警、设备控制以及记录存储等。第4页四、产品功能1、智能辅助系统以“智能控制”为核心，对全站主要电气设备、关键设备安装地点以及周围环境进行全天候的状态监视与智能控制，以满足电力系统安全生产的要求。2、系统以网络通信（IEC61850协议）为核心，完成站端音视频、环境数据、火灾报警信息、SF6、门禁以及防盗报警等数据的采集与监控，并远传到监控中心或调度中心。3、系统把视频、门禁、环境、SF6、火灾消防、防盗报警等所有监控量在监控系统主界面进行一体化显示与控制，而不是分系统孤立显示与控制。系统监控提供电子地图监控与图表监控两...
