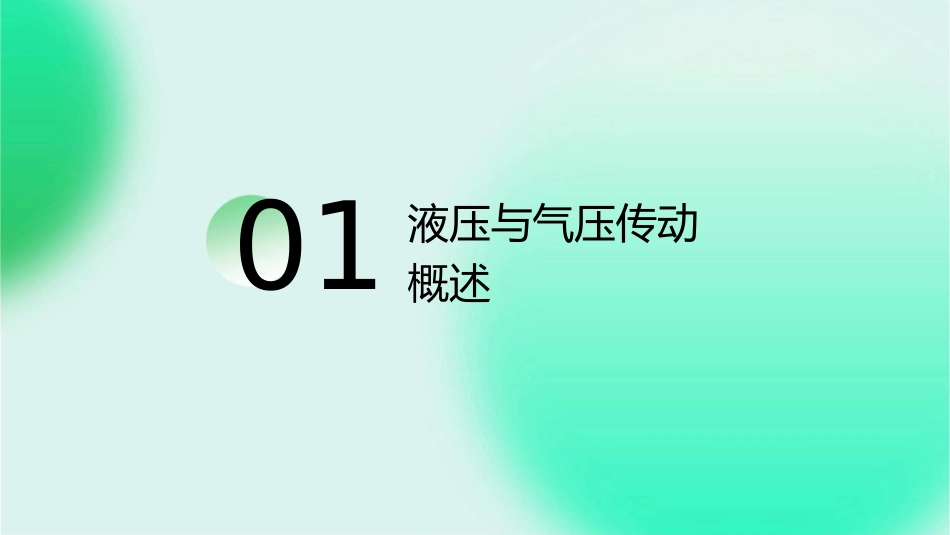

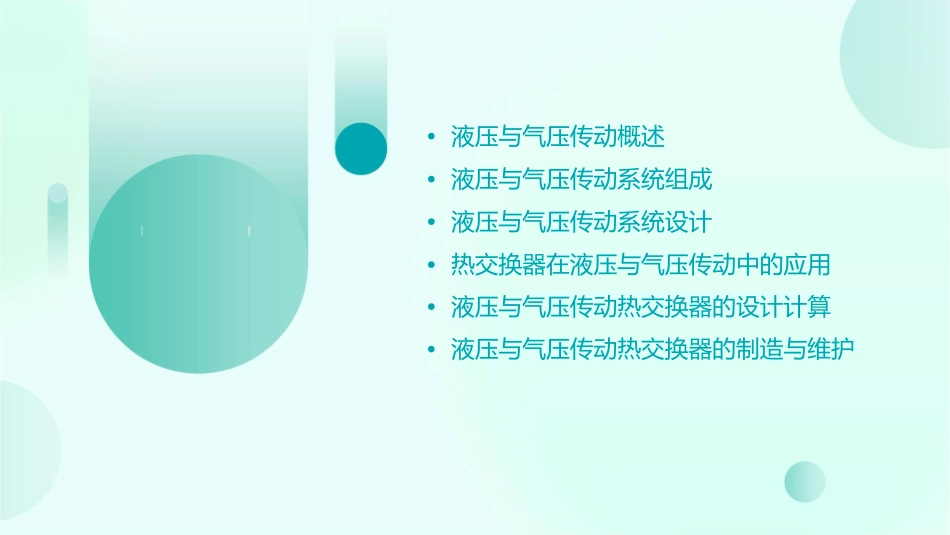

液压与气压传动热交换器课件•液压与气压传动概述•液压与气压传动系统组成•液压与气压传动系统设计•热交换器在液压与气压传动中的应用•液压与气压传动热交换器的设计计算•液压与气压传动热交换器的制造与维护01液压与气压传动概述液压传动基本原理液压传动定义液压传动是指利用液体压力能为主要动力，通过液压系统控制液压阀来实现液压执行元件（液压缸或液压马达）的直线运动或回转运动的一种传动方式。液压传动特点液压传动具有功率密度高、传递扭矩大、反应速度快、易于实现自动化等优点，但也存在易泄漏、维护成本高等问题。液压传动应用液压传动广泛应用于工程机械、农业机械、矿山机械等领域。气压传动基本原理气压传动定义气压传动特点气压传动应用气压传动是指利用气体压力能为主要动力，通过气压系统控制气压阀来实现气压执行元件（气缸或气马达）的直线运动或回转运动的一种传动方式。气压传动具有结构简单、维护方便、成本低等优点，但传递动力相对较小，反应速度相对较慢。气压传动广泛应用于轻工机械、包装机械、汽车制造等领域。液压与气压传动的发展历程液压传动的发展历程液压传动起源于19世纪末，随着工业技术的发展，液压传动的应用领域不断扩大，从最初的机床行业扩展到工程机械、农业机械、矿山机械等领域。进入21世纪，随着自动化技术、信息技术等的发展，液压传动的技术水平得到了进一步提升。气压传动的发展历程气压传动的发展相对较晚，起源于20世纪初，早期主要应用于轻工机械和包装机械等领域。随着技术的发展，气压传动的应用领域逐渐扩大，进入21世纪后，气压传动在汽车制造、工业机器人等领域得到了广泛应用。02液压与气压传动系统组成能源装置液压传动液压泵将机械能转化为液体压力能，为整个液压系统提供动力。气压传动空压机将机械能转化为气体压力能，为整个气压系统提供动力。执行装置液压传动液压马达将液体压力能转化为机械能，实现旋转或直线运动。气压传动气马达将气体压力能转化为机械能，实现旋转或直线运动。控制调节装置液压传动包括各种液压阀，如方向阀、压力阀和流量阀等，用于控制和调节液体的压力、方向和流量。气压传动包括各种气压阀，如方向阀、压力阀和流量阀等，用于控制和调节气体的压力、方向和流量。辅助装置液压传动包括油箱、滤油器、冷却器等，起到辅助作用，确保液压系统的正常运行。气压传动包括储气罐、干燥器、过滤器等，起到辅助作用，确保气压系统的正常运行。03液压与气压传动系统设计负载分析010203负载类型负载大小负载变化明确系统所承受的负载，如惯性负载、摩擦负载、外部阻力等。根据系统的工作要求，确定负载的大小及范围。分析负载的变化情况，以便合理选择液压或气压元件。动力分析动力来源动力需求动力传递确定液压或气压传动系统的动力来源，如液压泵或气压压缩机。根据系统的工作要求，确定所需的动力大小及变化范围。分析动力在系统中的传递方式及损失情况。运动分析运动参数确定运动的基本参数，如速度、加运动类型速度、行程等。分析系统中的运动类型，如直线运动、旋转运动、往复运动等。运动换算根据需要，将不同形式的运动进行换算，以便进行合理的设计。液压与气压传动系统设计实例系统组成介绍一个典型的液压或气压传动系统的组成，包括动力元件、执行元件、控制元件等。系统特点分析该系统的特点及适用范围，如高精度控制、大范围调节等。设计流程详细描述该系统的设计流程，包括负载分析、动力分析、运动分析等环节。热交换器在液压与气压传动中的应用04热交换器的基本原理及分类热交换器的基本原理热交换器是一种用于热量交换的设备，它可以将热量从一种流体传递到另一种流体。热交换器的基本原理是能量守恒定律，即能量不能从无到有产生，也不能消失，只能从一种形式转换为另一种形式。热交换器的分类热交换器可以根据不同的介质、不同的传热方式、不同的结构形式等进行分类。在液压与气压传动中，热交换器通常采用管式、板式、翅片式等结构形式。热交换器在液压传动中的应用液压传动中热交换器的种类01在液压传动中，热交换器主要用于冷却液压油，以保持液压系统的正常工作。常见...
