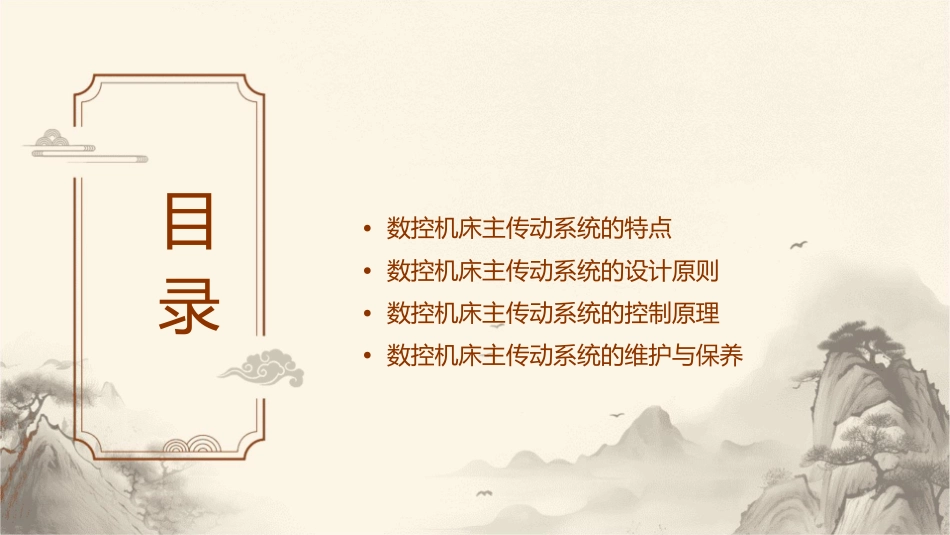

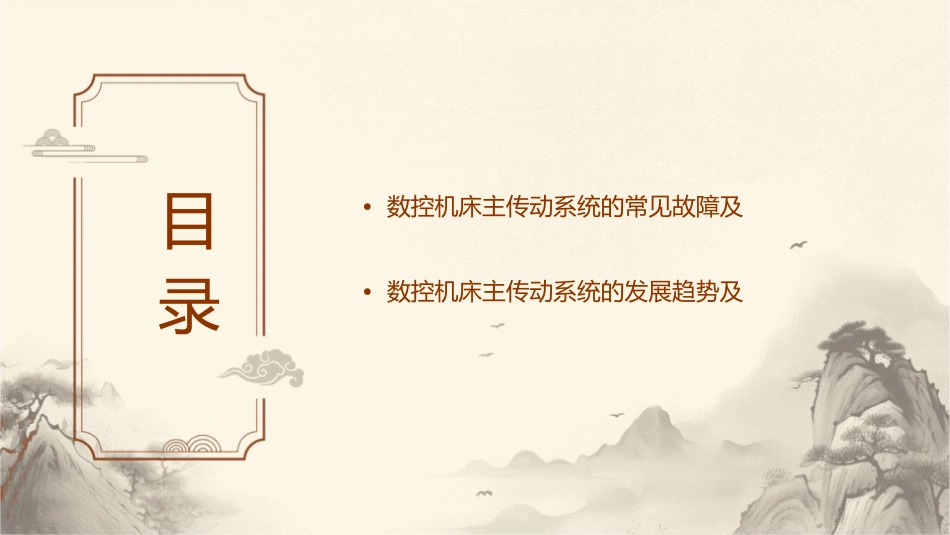

数控机床的主传动系统分析课件目•数控机床主传动系统的特点•数控机床主传动系统的设计原则•数控机床主传动系统的控制原理•数控机床主传动系统的维护与保养录目•数控机床主传动系统的常见故障及•数控机床主传动系统的发展趋势及录01CATALOGUE数控机床主传动系统概述主传动系统的定义与功能定义数控机床的主传动系统是指将动力源的旋转运动传递到执行部件的机械系统。功能主传动系统是数控机床的核心组成部分，它负责为机床的各个运动轴提供所需的旋转动力，保障机床的加工精度和生产效率。主传动系统的基本组成动力源变速机构包括电动机、液压马达、气动马达等，根据机床的加工需求选择合适的动力源。用于实现主轴速度的调节，包括齿轮变速、皮带变速、液压变速等。主轴及轴承冷却润滑系统主轴是主传动系统中的核心部件，它需要具有高精度、高刚性和高抗振性等特点，轴承则用于支撑主轴并传递动力。用于降低主轴和轴承的温度，提高主传动系统的使用寿命和稳定性。主传动系统的分类010203直流主传动系统交流主传动系统伺服主传动系统采用直流电动机作为动力源，具有调速性能好、控制精度高等优点，但维护较复杂。采用交流电动机作为动力源，具有维护方便、成本低等优点，但调速性能相对较差。采用伺服电动机作为动力源，具有高精度、高响应速度等优点，适用于高精度加工场合。02CATALOGUE数控机床主传动系统的特点变速范围宽变速范围宽01数控机床主传动系统的变速范围广泛，能够适应不同工件材料和加工工艺的要求。通过调整主轴转速，可以实现大范围的速度变化，满足各种加工过程的速率需求。适应性强02由于变速范围宽，数控机床主传动系统能够适应不同类型、不同尺寸的工件加工需求。通过调整主轴转速，可以实现对工件材料、刀具类型和切削用量的最佳匹配，提高加工效率和加工质量。高效性03由于主轴转速可以快速调整，数控机床主传动系统在加工过程中可以实现高效运转。在批量生产或复杂零件加工中，通过优化主轴转速，可以显著提高生产效率和降低生产成本。传动精度高传动精度高数控机床主传动系统采用高精度齿轮和轴承等零部件，具有较高的传动精度。通过精密的机械结构和控制系统，可以实现主轴转速的精确控制，保证加工过程的精度和稳定性。加工质量稳定由于传动精度高，数控机床主传动系统在加工过程中可以保持稳定的加工质量。通过精确控制主轴转速，可以确保刀具和工件的精确配合，减少切削过程中的振动和误差，提高零件的加工精度和一致性。适用范围广高精度的传动系统可以适应各种高精度零件的加工需求。无论是精密机械零件、电子行业零件还是航空航天领域的高端零件，数控机床主传动系统都能够提供精确的转速控制和高效的加工过程。刚度大刚度大承载能力强可靠性高数控机床主传动系统采用优质材料和高精度加工技术，具有较大的刚度。高刚度可以减少加工过程中的振动和变形，提高刀具和工件的稳定性，延长刀具使用寿命。由于刚度大，数控机床主传动系统能够承受较大的切削力和转矩。在重载加工过程中，如切削大直径工件或使用大功率刀具时，主传动系统仍能够保持稳定运行，提高加工过程的效率和精度。高刚度的主传动系统可以减少零部件的变形和磨损，提高系统的可靠性和稳定性。在长时间高强度使用过程中，高刚度主传动系统能够保持稳定的性能和精度，确保生产过程的顺利进行。变速级数多变速级数多调速范围广加工灵活性高数控机床主传动系统通常采用多级变速齿轮箱或变频调速装置等结构，具有较多的变速级数。通过选择不同的变速级数，可以实现主轴转速的无级调整，满足各种复杂加工工艺的要求。由于变速级数多，数控机床主传动系统的调速范围广泛。在宽广的调速范围内，可以实现不同转速的精确控制，满足各种工件材料和加工工艺的转速需求。多级变速的主传动系统具有较高的加工灵活性。在面对不同类型、不同尺寸的工件时，可以通过选择合适的变速级数和调整主轴转速，实现高效、高质量的加工过程。03CATALOGUE数控机床主传动系统的设计原则满足工艺要求工艺适应性主传动系统的设计应适应各种加工工艺的需求，包括粗加工、半精加工和精加工等。切削速度和进给速度...
