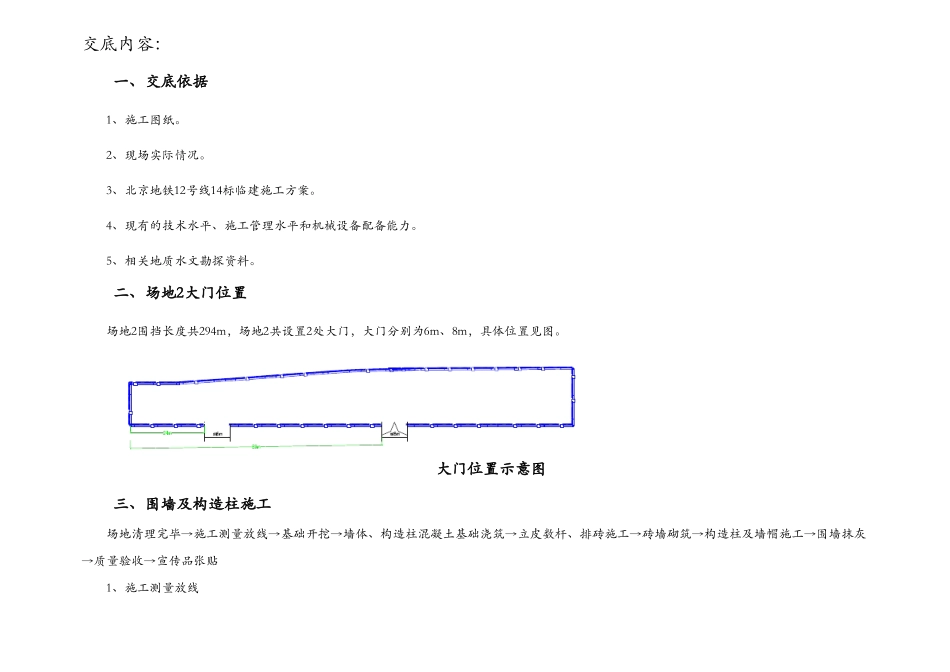

交底内容：一、交底依据1、施工图纸。2、现场实际情况。3、北京地铁12号线14标临建施工方案。4、现有的技术水平、施工管理水平和机械设备配备能力。5、相关地质水文勘探资料。二、场地2大门位置场地2围挡长度共294m，场地2共设置2处大门，大门分别为6m、8m，具体位置见图。大门位置示意图三、围墙及构造柱施工场地清理完毕→施工测量放线→基础开挖→墙体、构造柱混凝土基础浇筑→立皮数杆、排砖施工→砖墙砌筑→构造柱及墙帽施工→围墙抹灰→质量验收→宣传品张贴1、施工测量放线根据施工现场总平面布置图中的控制轴线，事先测放出每一道围墙体的轴线。待施工放线完成后，上报技术部门验收合格后，方可进行围墙基础开挖。2、基础开挖施工放线完成且验收合格后，开始基础土方开挖，按照项目部砖砌围挡剖面图进行，基础土方开挖为现场原地面往下500~750mm，基础地基承载力特征值不小于80kPa。3、混凝土基础和圈梁施工土方开挖完成，经过验收合格后，进行墙体、构造柱混凝土基础施工，基础每次施工浇筑长度为30m，基础施工采用定型模板一次施工完成。构造柱尺寸为370X370mm，中心间距为5m，基础采用扩大钢筋混凝土，基础，构造柱和基础均采用C20混凝土浇筑。墙体基础为150cm混凝土垫层，混凝土采用C15.4、立皮数杆、排砖施工(1)砌筑前，应先抄出水平线，立好皮数杆，皮数杆间距不宜超过15m，以控制墙体标高和保证砖缝的平直。(2)在皮数杆上、墙上排出砖块的皮数及灰缝厚度，要砌筑的墙体长度、高度试排砖。5、砖墙砌筑(1)砖墙采用标准砖砌筑，砖墙厚度为240mm，砖墙砌筑时必须保证水平度和垂直度。(2)砖墙筑必须内外搭砌，上下错缝，灰缝平直，砂浆饱满。(3)砌砖采用“三一”法砌筑，并随手将挤出的砂浆刮去。通过对砖的挤揉使砂浆进入砖竖缝内，并使砂浆粘结饱满，增加砖体间的粘结能力。操作时要经常进行自检，如有偏差，应随时纠正，严禁事后采用撞砖纠正。(4)砖缝宽度：墙体砌筑灰缝应横平竖直、上下错位1/2砖搭砌，水平灰缝厚度和竖向灰缝宽度一般为10mm，但不应小于8mm，也不应大于12mm，严禁用水冲浆灌缝，不得出现瞎缝或透明缝。6、构造柱及墙帽施工构造柱及墙帽一次支模浇筑成型，在砌筑墙体时就在砖墙的水平灰缝处预留Φ20的PVC穿墙套管，穿墙套管位于构造柱马牙槎的两侧对称均匀预留做为对拉螺栓的穿墙孔，支设构造柱模板时选用一面平整光滑的木胶板并在板面涂刷隔离剂，必须待填充墙砌体有一定的强度后用穿墙对拉螺栓加固模板，在墙体砌筑后7天，用穿墙对拉螺栓加固模板，对拉螺栓竖向间距为1m，模板面板采用建筑木模板，龙骨采用50X100mm的木方。7、围墙抹灰砖墙采用标准砖砌筑，砖墙厚度为240mm，砖墙砌筑时必须保证水平度和垂直度。砖墙砌筑完成后，进行墙体抹灰，围墙抹面采用10mm厚混合砂浆，抹灰一定要均匀平整，抹灰分底灰和面层灰两次进行施工，每次抹灰范围为两个构造柱之间的墙面，待一面墙体抹完后，进行一下道墙面抹灰施工。8、宣传品张贴砌筑围挡施工完成后在围挡张贴宣传品，宣传品张贴按照项目部展示设计图分墙面一次张贴到位，具体张贴区域位置和定位尺寸见图所示。砖墙砌筑示意图砖墙砌筑示意图构造柱墙帽图围墙墙帽图四、安全保证措施临时用电由现场专业电工负责,并注意日常巡视,防止触电.材料,构件堆(码)放高度必须符合有关规定,码放应平稳.材料,构件堆(码)放不得靠围墙(档),以免挤倒围墙(档).施工过程攀登和悬空高处作业人员以及搭设高处作业安全设施的人员,必须经过专业技术培训及专业考试合格,持证上岗,并定期进行体格检查.施工中对高处作业的安全设施,发现有缺陷及隐患时,必须及时解决;危及人身安全时,必须立即停止作业.因作业必需,临时拆除或变动安全防护设施时,必须经施工负责人同意,并采取相应的可靠措施,作业后立即恢复.地面消火栓井等完工后应及时盖好井口.以免掉下伤人.在光线黯淡的地方施工作业时,必须要有照明设备,且其电压不能超过36V,潮湿地点作业穿绝缘胶鞋.五、文明施工及环保措施1、严格遵守国家、北京市有关文明施工的规定。认真贯彻业主有关文明施工的各项要求。以“方便居民生活，利于生产发展，维护环境卫生”为宗旨，达到北京...
