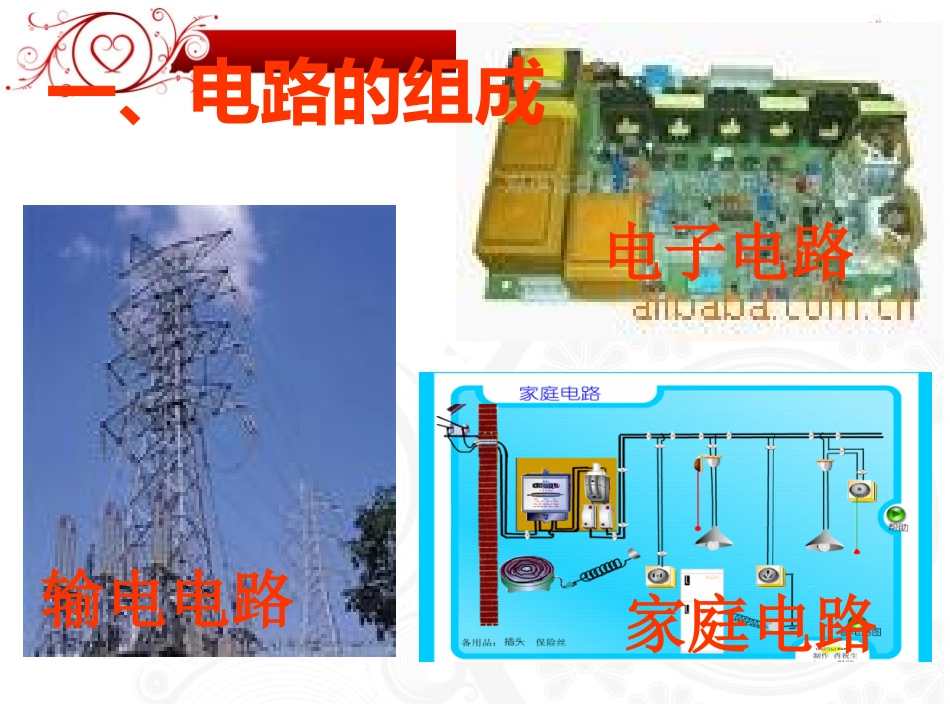

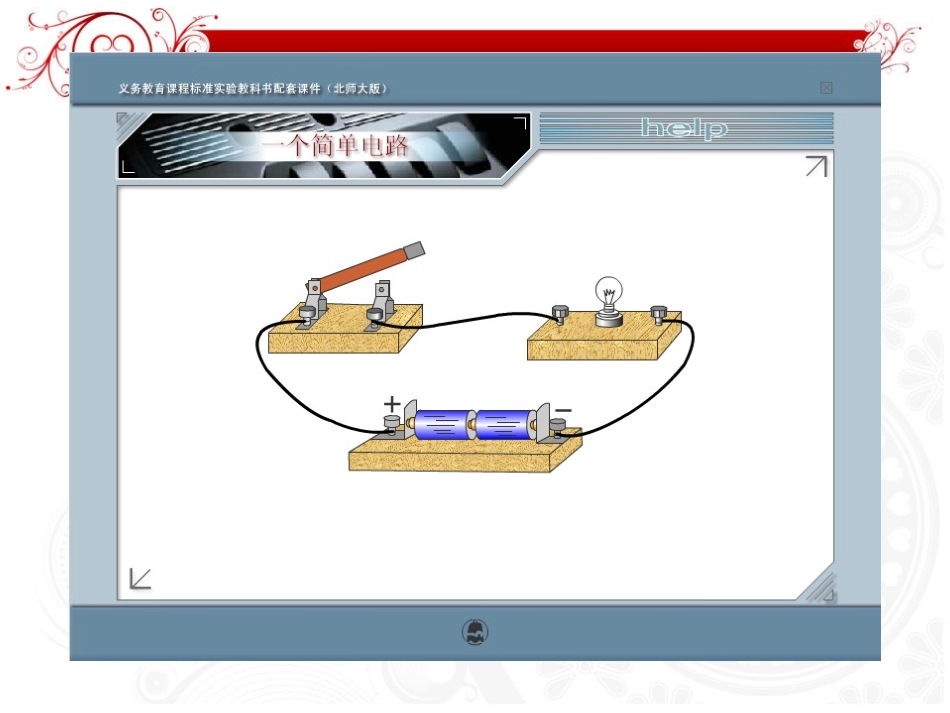

第十一章《简单电路》认识电路908班第一节电子电路一、电路的组成输电电路家庭电路一些基本电路元件电源电源：能够持续向用电器提供电能的装置。灯泡用电器：把电能转化为其他形式的能。一些基本电路元件开关一些基本电路元件开关：控制电路通断。导线导线：连接电路。一些基本电路元件归纳小结:电路是用导线把电源、开关、用电器等连接起来组成的电流的路径。一个完整的电路应包含＿＿、＿＿＿、＿＿＿和＿＿＿四部分。电源开关用电器导线一个简单电路只有一个用电器、一个开关、一个电源和若干导线组成。哪个是简单电路？甲乙二、通路、开路和短路通路：电路接好后，闭合开关，处处相通的电路。开路：开关未闭合，或电线断开、接头松脱致使电路在某处断开的电路。(1)(2)不经过用电器直接用导线把电源两极连接起来的电路。如何把下列集成电路的连接情况表示出来呢？电路图灯泡干电池干电池组蓄电池开关+蓄电池电路中的元件用统一规定的符号表示。这种用符号表示电路连接情况的图，叫做电路图。比比看谁说得快！M﹣﹢电路图：用规定的符号表示电路连接情况的图。实物图电路图比比看谁画得认真！画出下面的实物图对应的电路图：画电路图的注意事项：用铅笔画图，符号要规范;横平竖直，形状为长方形；元件应均匀分布在电路图上;拐角处不要画电路元件;导线与元件间要紧密接触。画出手电筒的电路图1．如图所示，只闭合S电路为_________；断开S、闭合S1的电路为_________；闭合S、S1电路为_________。通路断路短路课堂练习2．某同学参加物理兴趣小组活动，连成了如图所示电路，那么当S1、S2都闭合时，发光灯泡是________；当S1断开、S2闭合时，发光灯泡是_________。L2L1和L23．图中所示的电路元件均完好无损，但开关S1、S2闭合时灯L2亮，L1不亮，故障的原因可能是（）A．灯L2到S2的导线断B．灯L1到S1的导线接触不良C．电源的两极跟电路接触不良D．L1的接线短路B元件符号电路图用电器电源开关导线通路断路短路电路组成及作用电路的三种状态元件符号和电路图电路一路绿灯山穷水尽捷径LOGOLOGO谢谢
