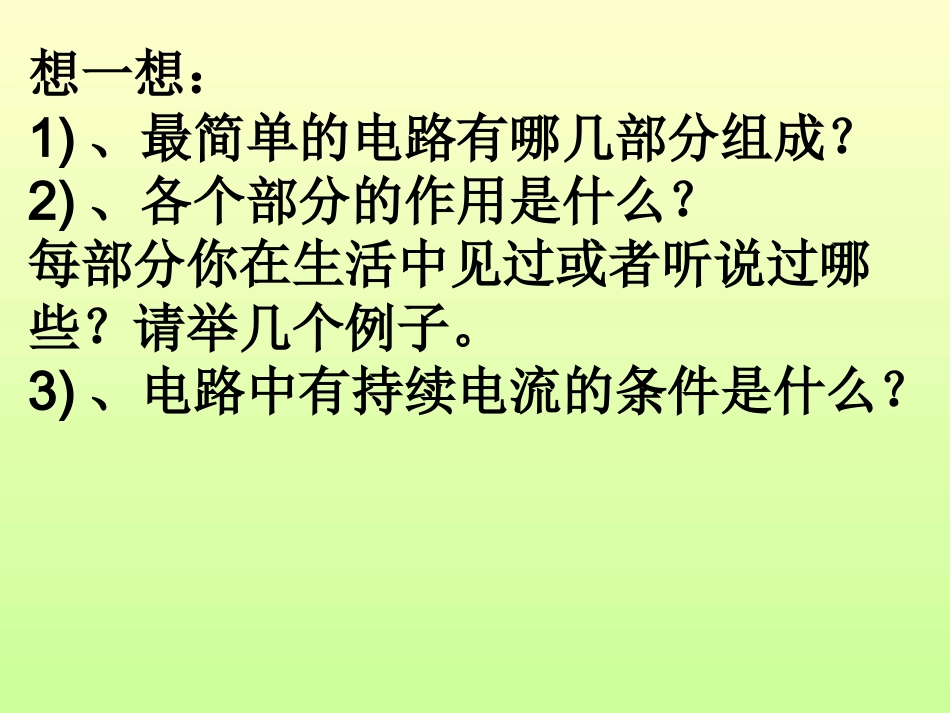

想一想：1)、最简单的电路有哪几部分组成？2)、各个部分的作用是什么？每部分你在生活中见过或者听说过哪些？请举几个例子。3)、电路中有持续电流的条件是什么？③开关：控制电路通断④导线：输送电能②用电器：消耗电能电路的构成①电源：提供电能导体绝缘体画电路图的要求1、整个电路图最好呈长方形，有棱有角，导线要横平竖直。且元件不要画在拐角处。2、元件位置安排要适当，分布要均匀,导线连接电路符号时要画到位。例如：下面图甲画的是某人连接的电路。小电动机能转吗？在图乙中连接正确的电路并画出电路图和电流方向。想想议议M电路状态：通路：开路：短路：处处相通的电路。某处断开的电路。导线不经过用电器直接连接电源的两极，损坏电源。电源短路：用电器局部短路：导线直接接在该用电器两端，电流经过短接到线，不经用电器，不损坏用电器。电源短路A电源短路SS1用电器局部短路Ａ用电器局部短路AA--0.60.633++++电源短路ALL11LL22SS++用电器局部短路SS１１ＳＳ１总结：短接与短路的区别（1）短接是某个用电器或开关的两端被导线直接连起来，短接时将使用电器或开关失去原有的作用。短路是电流没有经过用电器而直接构成回路。（2）短接时电流有经过用电器，而短路时电流没有经过用电器。•电流：电荷的形成了电流，移动方向为电流方向，移动方向与电流方向相反•电路中形成持续电流的条件：（1）有。（2）电路是路。•电路的基本组成部分（四个部分）（1）电源——提供。（2）用电器——消耗。（3）开关——控制电路的。（4）导线——输送。•电路可以分为路、路和路。•电路图：用规定的符号表示电路连接的图就是电路图。1、下图所示各电路元件为电路提供电能的是，消耗电能的是。MABCDCA、B、D当堂练习2、下面正确的电路图是（）。DBACC3、画出下面实物图的电路图。4．下列几组材料中都属于导体的是：（）•A、铅笔芯、人体、纯水•B、金属、橡胶、汽油•C、盐水、银、碳棒•D、陶瓷、塑料、大地5、下列说法中正确的是：（）•A、用导线把开关、电灯等用电器连接起来就组成了一个完整的电路•B、干电池、蓄电池、发电机、电动机都是电源•C、电源是使电路中有持续电流的装置•D、用手电筒照明时，电流方向是干电池的负极经过灯泡流到正极6、如图所示的四个电路中，符合电路基本组成条件且连接正确的是（）7、在下列器件中全部为用电器的是（）•A.电铃、电池组、白炽灯•B.发电机、电动机、电源插座•C.日光灯、电风扇、电线•D.洗衣机、收录机、空调器8、如图所示的连接的电路中，能够使灯泡亮的电路是（）9、（1）电池和发电机属于，它在电路中提供。•（2）一个完整的电路是由、、和组成。•（3）金属中有，所以善于导电；食盐水中也有能的离子，所以也是导体；在你的学习用品中，是导体，是绝缘体。•（4）电路中电流的方向是沿着“→→”方向流动的10、答案（1）电池和发电机属于电源，它在电路中提供持续电流。•（2）一个完整的电路是由电源、用电器、开关和导线组成。•（3）金属中有自由电子，所以善于导电；食盐水中也有能自由移动的离子，所以也是导体；在你的学习用品中，铅笔芯是导体，塑料尺子是绝缘体。•（4）电路中电流的方向是沿着“正极→用电器→负极”方向流动的。11、如图所示电路，开关闭合后，灯丝中的自由电子移动的方向是•从。（填“A到B”或“B到A”）LL11LL22AA++0.60.633SS++实物图电路图ALL22LL11S1S1S2S2S3S3S1S2L1S3L2根据电路图连接实物图下面是已连接的实物图，请你画出它的电路图．
